| 空气消耗量 | 4.5gpm |
|---|---|
| 驱动方式 | 气动 |
| 性能 | 耐磨,耐腐蚀 |
| 用途 | 隔膜泵 |
| 品牌 | 伽利略 |
| 型号 | QBK40 |
【QBYQBK气动隔膜泵】产品概述：

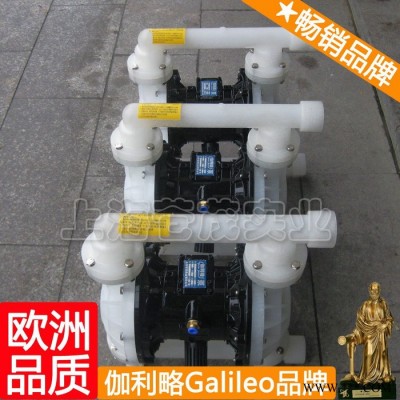

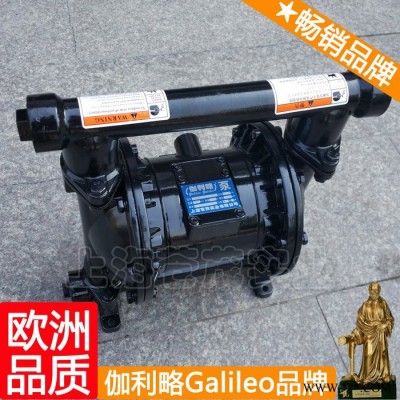

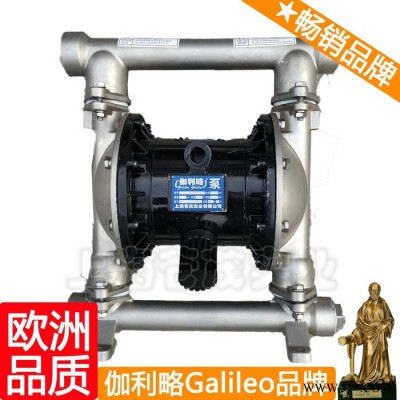

伽利略Galileo气动隔膜泵是一种输送机械，采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。共有八种规格直径：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。材质:铝合金、铸铁、不锈钢、塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，且替代齿轮泵的理想产品，均取的了满意的效果。
【QBYQBK气动隔膜泵】型号意义：
【QBYQBK气动隔膜泵】性能参数：
材质有：铸钢铸钢四氟铝合金铝合金 四氟不锈钢材质304不锈钢材质304四氟不锈钢材质316不锈钢材质316四氟不锈钢材质316L不锈钢材质316L四氟工程塑料工程塑料四氟全氟（请根据用户使用介质选择合适的材质）
【QBYQBK气动隔膜泵】产品特点：
1、不需灌引水，吸程高达5米，扬程达70米，出口压力≧0.8Mpa
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电，在易燃、易爆场所使用安全可靠
6、可以浸没在介质中工作
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体(粘度在1万厘泊以下)；
10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点；
【QBYQBK气动隔膜泵】主要用途：
1、泵吸油漆、树胶、颜料。
2、粘合剂和胶水、全部种类可用泵吸取。
3、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置
【QBYQBK气动隔膜泵】产品结构图：
| 1 | 进 气 口 | 4 | 圆 球 | 7 | 连 杆 | 10 | 泵进口 |
| 2 | 配气阀体 | 5 | 球 座 | 8 | 连杆铜套 | 11 | 排气口 |
| 3 | 配 气 阀 | 6 | 隔 膜 | 9 | 中间支架 |
|
|
【QBYQBK气动隔膜泵】泵体材料代号：
| 泵体材料 | 代号 | 泵体材料 | 代号 |
| 铝合金 | L | 不锈钢 | B |
| 铸铁 | Z | 衬胶 | ZCJ |
| 工程塑料 | S | 衬氟 | ZCF |
【QBYQBK气动隔膜泵】隔膜材料代号：
| 隔膜材料 | 代号 | 隔膜材料 | 代号 |
| 丁晴橡胶 | NBR | 氯丁橡胶 | CR |
| 氟橡胶 | F | 四氟橡胶 | F46 |
| 乙丙橡胶 | EPDM |
|
|
【QBYQBK气动隔膜泵】膜片材料选择：
注:★－有 ∕－无 三、几种隔膜材料特性
| 隔膜品种介质种类 | 丁睛橡胶 | 氯丁橡胶 | 氟橡胶 | 聚四氟乙烯 | 食品橡胶 |
| 发烟硝酸 | × | × | △ | △ |
|
| 浓硝酸 | × | × | △ | △ |
|
| 浓硫酸 | × | × | ○ | △ |
|
| 浓盐酸 | × | △ | △ | △ |
|
| 浓磷酸 | × | △ | △ | △ |
|
| 浓醋酸 | × | × | × | △ |
|
| 浓氢氧化钠 | ○ | ○ | △ | △ |
|
| 无水氨 | △ | △ | △ | △ |
|
| 稀硝酸 | × | × | ○ | △ |
|
| 稀硫酸 | △ | △ | △ | △ |
|
| 稀盐酸 | × | ○ | △ |
|
|
【QBYQBK气动隔膜泵】安装尺寸图：
