| 电流 | 交流 |
|---|---|
| 动力形式 | 气动 |
| 额定电流 | 50 |
| 工作形式 | 弧焊 |
| 加工精度 | 大功率 |
| 控制方式 | 自动 |
| 类型 | 自动焊接设备 |
| 频段 | 高频 |
| 驱动形式 | 自动 |
| 输入电压 | 380V |
| 外形尺寸 | 2500mmx2200mmx1800mm |
| 样式 | 台式 |
| 用途 | 自动焊接 |
| 种类 | 自动焊接设备 |
| 作用对象 | 金属 |
| 作用原理 | 脉冲 |
| 焊接原理 | 冷焊 |
| 品牌 | 金鲁鼎 |
| 型号 | TPF4001-T |
| 加工定制 | 是 |

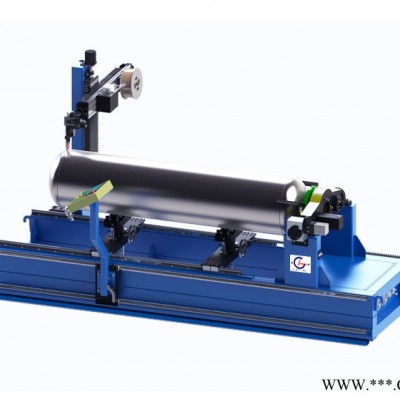

TPF系列罐体自动焊接机
TPF系列罐体自动焊接机的功能特点：
1.适应罐体封头环缝及筒体直缝的焊接
2.适应碳钢、低合金钢、不锈钢等多种材质的焊接
3.可搭载氩弧焊、二保焊、MIG/MAG焊、等离子焊等多种焊接设备
4.整机一体式设计，结构紧凑、成熟可靠；三爪自定心卡盘旋转定位准确
5.三维焊接操作臂+焊枪角度调节机构，保证了焊枪多位置、多角度转换
6.控制系统采用大屏幕触摸屏人机界面，编程方便
7.焊接工艺存储量为40套，可根据焊件规格，按编号直接调用相应焊接工艺
8.标配弧长调节系统（AVC）及焊枪横摆系统（OSC）
9.数控自动送丝机，具自动反抽丝功能和脉动送丝功能，送丝精度高
10.强制循环水冷系统，保证了整机长时间可靠运行
11.一键式操作，自动完成整个焊接过程；也可根据需要实时干预焊接参数
技术参数
| 规格型号 | TPF4001-M | TPF4001-T | TPF8001-M | TPF8001-T |
| 焊接电源 | MIG/NBC500 | WSM400 | MIG/NBC500 | WSM400 |
| 变位机中心通径 | 165mm | 360mm | ||
| 变位角度 | 0～360° | 0～360° | ||
| 可焊罐体外径 | 不大于Φ500 | 不大于Φ750 | ||
| 可焊罐体壁厚 | 不小于1mm | 不小于1mm | ||
| 可焊罐体长度 | 不大于1000+2倍标准封头长度 不大于2000+2倍标准封头长度 不大于3000+2倍标准封头长度 | 不大于1000+2倍标准封头长度 不大于2000+2倍标准封头长度 不大于3500+2倍标准封头长度 | ||
| 十字臂行程 | 450mm×550mm×1000mm | 450mm×550mm×1000mm | ||
| 焊枪变位角度 | 0～90° | 0～90° | ||
| | 2500mmx2200mmx1800mm | 2800mm×2600mm×2000mm | ||
| 整机重量 | 不小于600kg | 不小于800kg | ||
| 输入电源 | 焊机30KW/380V/50Hz | 焊机30KW/380V/50Hz | ||
| 最大载荷 | 240kg | 1000kg | ||
| 控制器 | 彩色触摸屏式控制器 | |||
| 存储量 | 40套焊接工艺 | |||
| 焊接层数 | 自动分层 | |||
| 焊枪摆动器 | 摆幅0～20mm； 摆动速度0～20mm/s； 坡口侧停留时间0～5s | |||
| 弧长追踪 | 追踪范围0～40.0mm ；追踪速度0～6mm/s；弧长追踪精度0.2mm | |||
| 氩弧焊送丝机 | 适应丝径1.0mm | |||
适用焊件效果图：
