| 电流 | 交流 |
|---|---|
| 动力形式 | 超声波 |
| 加工精度 | 精密 |
| 控制方式 | 手动 |
| 类型 | 金属焊机 |
| 频段 | 高频 |
| 驱动形式 | 气动 |
| 输入电压 | 220V |
| 外形尺寸 | 172*475*180 |
| 用途 | 焊接 |
| 种类 | 手工焊接设备 |
| 作用对象 | 金属 |
| 焊接原理 | 对焊 |
| 品牌 | 睿丰 |
| 型号 | RF-2030XA |
| 加工定制 | 是 |

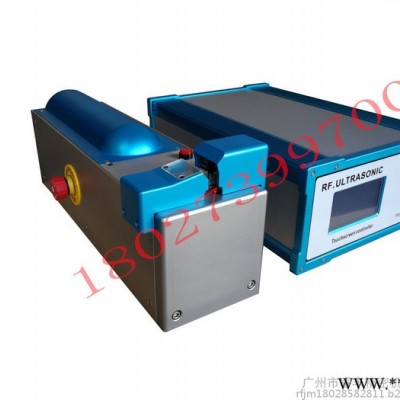

| 广州市睿丰精密机电有限公司（超声波线束焊接机）产品资料 | |||
| 输出功率 | 3000W/4200W | 超声波频率 | 20KHZ |
| 供电电源 | 220V | 供气气源 | 0.6kg |
| 控制方式 | PLC | 焊接面积范围 | 0.3 mm2-15 mm2 |
| 最大焊接速度 | 30次/分钟 | 环境温度 | 5-50°C |
| 焊接模式 | 自动/手动 | 质量管控 | 1年 |
| 主要部件信息 | 机头、机箱、模具、工作台、控制显示屏。(非标设计除外) | ||
| 适用焊接线束材质 | 紫铜、铝、镍、金、银。（以上异种金属可互焊） | ||
| 标准功能及配置 | 采用数字电路发生器，设备启动自动扫描追踪模具超声波频率 | ||
| 焊接时间、能量、气压、超声振幅可根据设置参数自动调整 | |||
| 可通过操作屏控制成型线径尺寸 | |||
| 可保存调设的工艺参数，同种工艺焊接直接调用该参数 | |||
| 模具采用先进的超声传递设计辅以进口粉末合金钢，平均使用寿命达到国际水平 | |||
|
保护系统：功率保护、IGBT温度保护、整流电流保护、换能器电压保护、焊接功率过高、焊接功率高低、频率偏移保护。
| |||
| 提供焊接记录功能（运行统计） | |||
| 200-240V恒稳输出 | |||
| 振幅分阶功能 | |||
| 可选择加载功能 | 接驳MES系统、输出焊接的统计数据 | ||
| 焊接线材偏差（当焊接线材超出核定总截面积正负10%时报警）报警系统 | |||
| 加强型保护报警功能：可自设功率、时间、能量的保护范围以保障焊品品质 | |||
| 超声波金属焊接工艺优势：1、焊接牢固度高,速度快。2、焊接后导电性能好,内阻小。3、无氧化痕迹,美观。4、无需助焊剂,环保无污染。5、焊接无火花,节能安全,操作方便等。 | |||

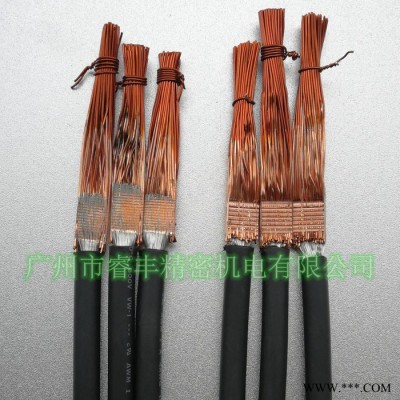

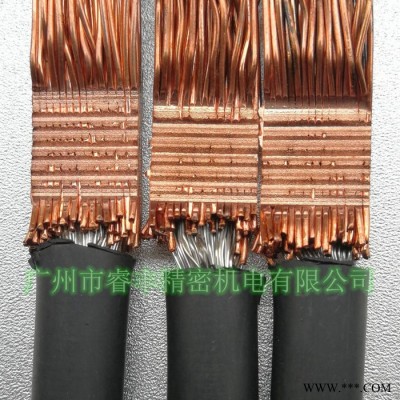

| 应用领域：用于各种汽车线束、电容引线、电器接头连线、电机接头连线等焊接。 | |||
超声波金属焊接工艺优势：
熔合强度高;
接近冷态加工、工件不退火、无氧化痕迹；
焊接后导电性好，电阻系数极低或近乎零；
对焊接金属表面要求低，氧化或电镀均可焊接；
焊接时间短，不需任何焊剂、气体、韩料。
焊接无火花，环保安全。
