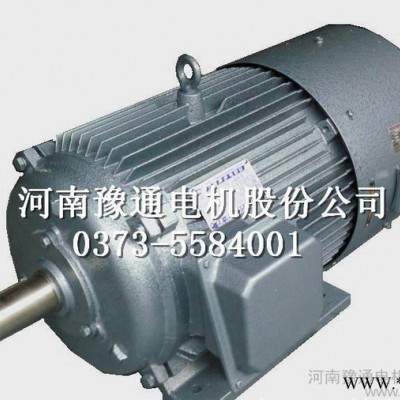

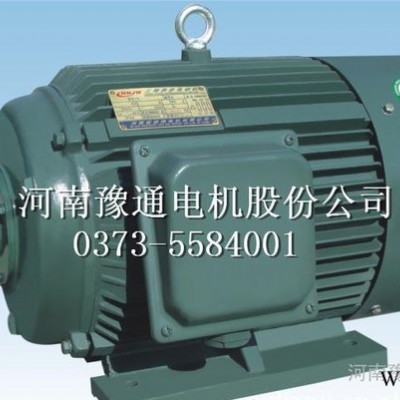

YVP系列变频电机 电机 变频电机 变频电机1.5KW 6级

型号	YVP
应用范围	通用机械设备
电压	根据客户要求
特点	可变频可调速
产品类型	三相异步电动机
产品认证	CCC,CE,ISO9001
堵转转矩	6倍
额定电压	380（V）
额定功率	0.55kw-315kw
额定转矩	11
额定转速	750~3000（rpm）
飞轮力矩	10
极数	2级、4级、6级、8级
快速制动时间	10
频率	50/60Hz
适用范围	机械设备
效率	高效
品牌	豫通

       豫通电机专业生产Y、Y2普通电机；YB2、YBK2、YBF2系列隔爆电机；YZS、ZF系列振动电机；YCT、YVP系列调速电机；YD多数电机；YEJ、YLJ、YCCH系列特种电机；Y、YKK、YKA、6KV、10KV中型高压电机等十四大系列400多个品种规格，欢迎您前来恰谈，可提供报价、图纸及一些相关资料，期待您的来电！
地址:新乡经济开发区中央大道76号

传真：0373-5584010
网址：//www.hnytdj.com/
邮箱:hnytdj@163.com

YVP系列变频调速电机说明:

一、变频电机概述

变频调速电机是一种变更供电频率，达到电机调速的目的，变频调速电机简称变频电机，是变频器驱动的电动机的统称。实际上为变频器设计的电机为变频专用电机，变频电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。变频电机由传统的鼠笼式电动机发展而来，变频电机把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。

   YVP系列变频调速电机必须与变频器配合使用。目前国际上普遍采用变频调速，因为变频调速有以下优点：
  1、效率高、节能显著；
  2、调速平滑能在5-100HZ范围内无级调速；

3、低频起动时力矩参负载冲击小；
  4、起动电流小，不加附加起动设备；
  5、体积小、重量轻、安装尺寸和Y系列相同；

6、在风罩内装有轴流风机，在各种转速下，均有良好的冷却效果；
  7、应用范围广，在50HZ以下可作恒转矩运行，在50HZ以上可作恒功率运行；
  8、较电磁调速电机节电结构简单，使用可靠，维修方便。

YVP系列变频调速电机依据的原理（公式）：n=60f/p由上述公式看出，当电机极数（p）一定时，频率变更，电机每分钟转速（n）必然变更（成正比），通过变频器一般频率变更在10-60HZ（赫兹）之间，但也可延伸至5-100HZ。

二、YVP系列变频调速电机使用条件
  1、环境温度不超过-15℃～+40℃
  2、海拔不超过1000m
  3、电机防护等级IP44
  4、电源电压380（220）V±10%      频率50（60）HZ±2%
三、YVP系列变频调速电机主要性能指标
  1、调频范围：5～50HZ恒转矩 50～100HZ恒功率
  2、工作制：连续（SI）
  3、接法3KW及以下用Y接法，但变频器输出为三相220V时可改为△，4KW及以上为△接
  4、起动转矩125%
  5、绝缘等级：F级,电机内部最高耐温为>110℃

功率KW	2级		4级		6级		8级		10级
	额定转矩N.M	电流（A）	额定转矩N.M	电流（A）	额定转矩N.M	电流A	额定转矩N.M	电流A	机座号	额定转矩N.M	电流A
0.55	1.75	1.5	3.5	1.65	5.3	1.88	7	2.29
0.75	2.4	2	4.7	2.2	7.1	2.5	9.5	2.28
1.1	3.5	2.8	7	3	10.5	3.5	14	2.51
1.5	4.8	3.7	9.5	4	14.3	4.4	19.1	4.7
2.2	7	5.3	14	5.2	21	6.1	28	6.4
3	9.5	7	19	7.2	28.6	7.5	38.2	8.5
4	12.7	9	25.4	9.5	38.2	9.5	50.9	10.8
5.5	17.5	12.2	35	12	52.5	12.8	70	14.5
7.5	23.9	16.5	47.7	15.5	71.6	18	95.5	19
11	35	24	70	22	105	26	140.1	26
15	47.7	32.3	95.5	29	143	34	191	35
18.5	58.9	39	117.1	36.8	176	38	235.6	39
22	70	46.4	140	43.7	210	45	280.1	47
30	95.5	62.2	190	58	286	60	382	63
37	117.8	76.8	235.5	70	353.3	72	471.1	76
45	143.2	92.4	286.4	84	429	85	573	92	315S	716.2	103
55	175	113.2	350.1	105	525	104	700.3	118	315M	875.3	125
75	239	152.9	477.4	136	716.1	140	955	153	315L	1193.6	167
90	287	182.6	572.9	162	859.4	168	1146	182	315L	1432.4	197
110	350	223	700.2	200	1050.3	205	1400.7	220	355M	1750.7	237
132	420	266	840.3	235	1260	245	1680.8	265	355M	2100.8	283
160	509	321	1018.5	285	1528	295	2037.2	320	355L	2546.4	344
200	637	402	1273.3	360	1910	370	2546.7	395
250	796	492	1591.5	446	2387.3	464
315	1003	616	2005.3	573
