河北衡水武强振兴焊接设备厂直销UN-150 对焊机

一.UN_{1系列参数与应用范围}

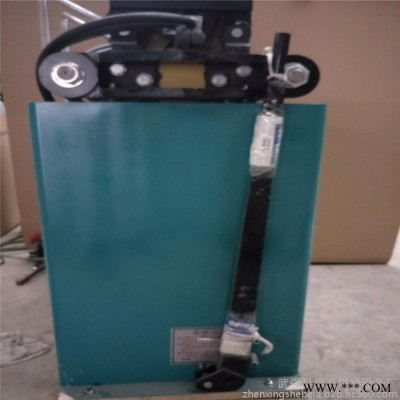

UN1-1、5、10型对焊机，弹簧加压，是拔丝、制钉、电缆、钢丝绳、建筑预制品等黑色、有色金属制品专用设备。利用电阻焊接法调节相应级数，调整适当预锻力，可焊接不同材料、不同截面，均可获得理想效果。

二．结构概述

主机主要包括：

1）焊接变压器：变压器为壳式，由按钮开关控制电源通断，根据焊件的截面调整相应档位，达到所需次级电压，左右电极与多层铜软联相连，另一端与变压器次级线圈相连，调节档位与付线圈对应电压值见表1

2）固定、活动电级（钳口）；钳口利用偏心杠杆加压使焊件夹紧于钳口上，压力的大小可调节。

3）送料机构（加压机构）：送料机构能完成焊件熔化后的加压过程，主要包括：操纵杆（轮）、固定电极座、活动电极座、调节电极间距螺栓、搬动操作杆或轮使活动电极座在滑道或轴上滑动行到电极**大行程，通过弹簧加压得到相应的顶锻力。

4）控制系列组成：低压36V控制交流接触器吸合线圈达到通、断目的，保证操作安全。

三．使用方法

焊前工件应去油除锈，再按焊件形状大小调整钳口，并使两焊件对准中心线，焊件从静夹具或夹具中伸出长度应不小于焊件直径一半，焊件夹紧后脱落顶钩则弹簧自动送料加压，按下控制按钮，接触器吸合，电流通过焊件加压融和顶锻，断电休止，焊接过程结束。

焊接时截面大小调整弹簧顶锻和相应的焊接电流，达到焊接质量的提高。

为了减少接头处的氧化、加渣等现象，顶锻力要适当加大，顶锻速度加快，通常情况下4-5毫米/秒。

一、UN2系列参数与应用范围

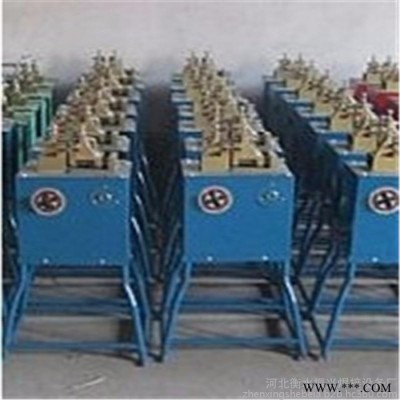

UN2-25、100、150型对焊机，操作简单，杠杆加压，适合高低碳钢、合金钢有色金属的棒、板、环、管等型材的焊接，利用电阻焊接法或闪光焊接法，调节相应级数和相应的顶锻力可对焊接不同的材料、不同截面均可获得理想效果。技术数据见表4。

二、结构概述

本系列焊机构造主要由焊接变压器、固定电极、移动电极、送料结构(加压机构)水冷却系统及控制系统等组成。

左右两电极分别通过多层铜皮与焊接变压器次级线圈的导体连接，焊接变压器的次级线圈采用循环水冷却，在焊接处的两侧及下方均有防护板，以免熔化金属溅入变压器及开关中。焊工须经常清理防护板上的金属溅沫，以免造成短路等故障。

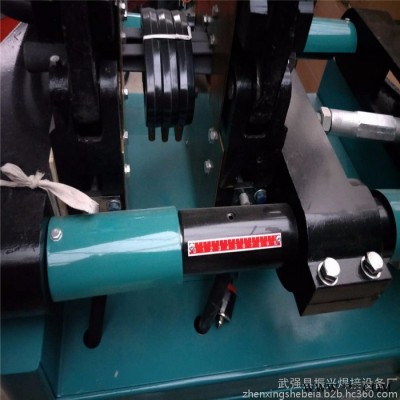

1.送料机构:送料机构能够完成焊接中所需要的熔化及挤压过程，它主要包括操纵杆、可动横架、调节螺丝等，当将操纵杆在两极位置中移动时，可获得电极的**大工作行程。

2.开关控制：按下按钮，此时接通继电器，使交流接触器吸合，于是焊接变压器接通，移动操纵杆，可实施电阻焊或闪光焊，当焊件因塑性变形而缩短，达到规定的顶锻留量，行程螺丝触动行程开关使电源自动切断，控制电源由次级电压为36V的控制变压器供电，以保证操作者的人身安全。

3.钳口（电极）：左右电极座上装有下钳口，杠杆式夹紧臂，夹紧螺丝，另有带手柄的套钩，用以夹持夹紧臂，下钳口为铬锆铜，其下方为籍以通电的铜块的两侧由护板盖住。

4.电气装置

   1）焊接变压器为铁壳式，其初级电压为380V；变压器初级线圈为盘式绕组；次级绕组为三块周围焊有铜水管的铜板并联而成；焊接时按焊件大小选择调节级数，以取得所需要的空载电压（附调节级数表3）。

   2）变压器至电极由多层薄铜片联接。

   3）焊接过程通电时间的长短可由焊工通过按钮开关及行程开关控制。

   4）上述开关控制中间继电器，由中间继电器使接触器接通或切断焊接电源。
