| 重量 | 85 |
|---|---|
| 螺柱直径 | M3~M14mm |
| 额定输入容量 | 9900 |
| 动力方式 | 拉弧式 |
| 焊接频率 | 80 |
| 连续工作次数 | 100万 |
| 外形尺寸 | X*Y*Zmm |
| 产品别名 | 植钉机，种钉机 |
| 电流 | 交流 |
| 输入电压 | 380V |
| 焊接方式 | 拉弧式 |
| 品牌 | 德国OBO |
| 型号 | 全自动螺柱焊 |
| 焊枪类型 | 接触式 |
| 焊接材质 | 低碳钢 |

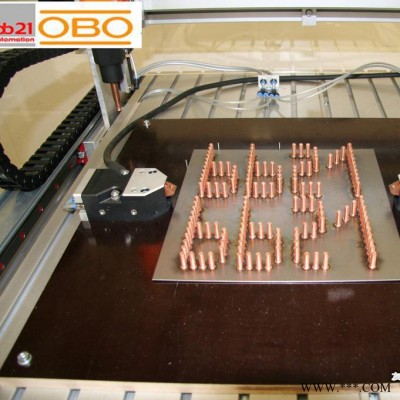

1.OBO-bb21全自动螺柱焊接系统描述
1.1.1系统特点
本系统具有焊接质量好，系统性能稳定，设计成熟，使用成本低的特点。
1.1.2焊接性能
德国bb21(OBO)中国办事处
友君欧比欧(厦门)机械设备有限公司
电 话： 0592-5623730 传真:0592-5780426
①联系人：吴先生 手 机： 17759220074 QQ：3118396207
②联系人：刘先生 手 机： 13779989492 QQ：1062784001
网址: www.bb21-automation.de (德国总部)
www.bb21-automation.com (中国代表处)
地址: 中国福建自贸区厦门市湖里区港中路1293号象屿机电城13#-507
本系统采用德国原装螺柱焊接电源，经过优化的德国SIK2自动焊枪，设计成熟的ABZ-BS专业送钉器组成焊接子系统。送钉系统的震动频率可自动调节，有送钉识别功能。自动化机械和控制方面充分考虑了产品的需求和特点，对工件装卡、精度定位、效率、使用成本等优化综合，达到客户的使用要求。
1.1.3机械性能
主机系统采用两轴伺服驱动，包括焊枪垂直伺服驱动和工件回转驱动两部分。回转分度精准,分度精度误差小于±0.08°，确保圆周上焊接螺柱的均布性。焊枪垂直伺服相对回转台的垂直度小于0.1。
机架结构采用刚性设计原则，整体由优质碳素结构钢焊接而成，经整体消除应力处理后加工，有足够的刚性和稳定性，保证了设备的长期运行精度。
夹具采用回转结构，在回转臂上安有防飞溅的护罩，此结构便于装卸工件，同时对操作起到安全防护的作用。
2.设备基本组成
该设备主要由机械系统、电气控制系统和软件系统3部分组成。
2.1机械系统包括：
（1）机架
（2）伺服回转工作台和回转夹具

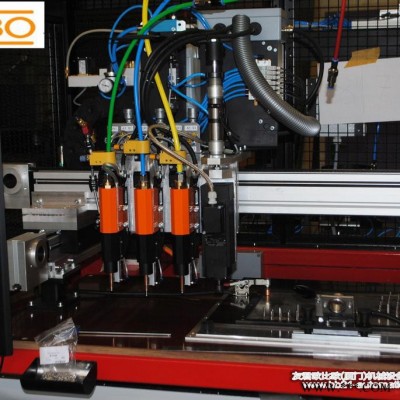

（3）焊枪驱动单元

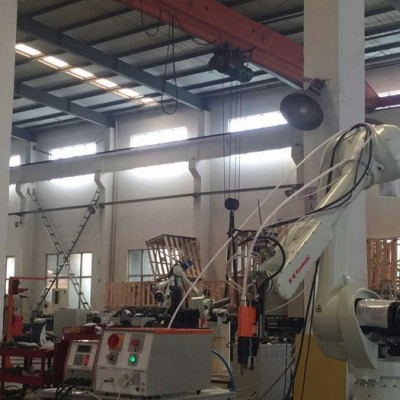

（4）焊接单元

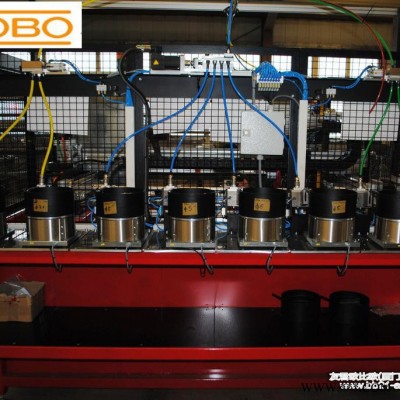

（5）自动送钉装置
2.2电气控制系统包括：
（1）控制柜
（2）PLC控制系统
（3）伺服驱动器+伺服电机
（4）触摸屏(可触摸式操作)
（5）检测传感器
3.设备主要技术参数
3.1设备外形尺寸（长x宽x高）：可以根据客户的工艺要求来定制
2200mmx600mmx1500mm（以实际占地位置为准）
3.2输入电源：
三相AC380V(+10%~-10%) 50Hz
3.3焊接工作范围：
φ80mmX150mm
3.4气动系统压力：
0.4～0.6Mpa
3.5焊接螺柱规格：
M5 X 12.5mm （39D1592, 39D1593）
3.6回转定位精度:
≦0．08°
3.7操作高度：900 mm
3.8回转速度:（基频时）
30转/分（可伺服调控）
3.9送钉器的输送范围：
M3：(5-25㎜); M4：(6-25㎜); M5：(8-25㎜); M6：(10-25㎜);
M8：(12-25㎜)
3.10焊接质量标准:
ISO14555：螺柱焊接国际标准
3.11使用焊接螺柱标准：
ISO13918焊接螺柱国际标准
3.12作业方式：
手动上料，双手启动按钮，自动夹紧，自动控制焊接，自动松夹，回转台复位，手动卸料。
3.13焊接节拍：20个螺柱/分
3.14设备颜色为厂家标准颜色，烤漆制做
3.15润滑维护：主要指焊枪处的导轨，丝杆。（100㎞润滑保养一次）
