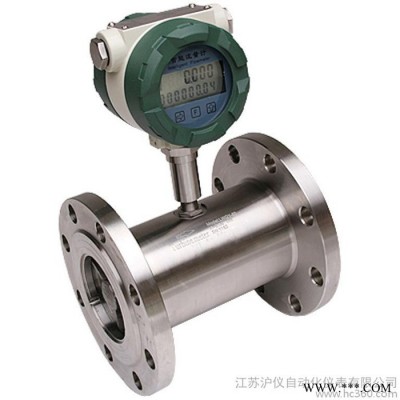

液晶显示LWGY涡轮流量计油脂 化工液体介质水流量计 304

流量计类型	涡轮流量计



订购须知：我们这个仪表需要各位客户提供参数，才好给您们报价到下单，请亲们注意哦，谢谢合作   定制类的产品我们不予退换，影响二次销售 非标的生产周期一般是2-5工作日

LWGY液体涡轮流量计脉冲输出型脉冲输出型液体涡轮流量计
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。
◆概述     LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。LWGY系列涡轮流量计采用国外先进技术生产制造的，是最理想计量液体的流量计之一。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。 ◆工作原理传感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。 ◆特点★压力损失小，叶轮具有防腐功能。★具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。★采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于0.02％。★仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。★采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。 ★测量检测器具有耐磨型与防腐型，产品应用范围广，稳定性好。★涡轮流量计温度范围：-20~100℃，高温型-20~150℃。★流量测量范围大，一般可达10：1，特殊可扩展40：1。★流量传感器具有多种连接方式，便于安装使用。★涡轮传感器适合测量粘度低的液体，具有精度高最高可达（0.2~1.0级），可承受的工作压大等特点。★叶轮采用双相不锈钢，必要进行进一步防范处理，轴承采用石墨、改性四氟乙烯、碳化钨与宝石。★智能化电路设计，功能强大，显示瞬时流量，累积流量。功耗低微，可自带电池工作，远传型输出4~20mA，脉冲，带Hart协议。◆主要技术参数★流量计规格，基本参数和性能指标(见表二)



执行标准	涡轮流量传感器（JB/T9246-1999）
仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃       环境温度：-20℃～+60℃相对湿度：5%~90%             大气压力：86KPa~106KPa
信号输出功能	脉冲信号、4~20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
信号线接口	基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	基本型：非防爆产品；防爆型ExdIIBT6或ExdIICT4
防护等级	IP65或更高（可订制）

 ★准确度:0.5级、1.0级; ★通常使用条件:  1)环境温度-20℃～50℃;  2)相对温度:5％～95％;  3)被测介质温度:-20℃～120℃;  4)大气压力:86Kpa～106Kpa;  5)防爆等级:ibⅡBT4 ★信号传输距离:传感器至显示器的距离可达1000m。 电气特性1、显示方式:  1)LWGY远传显示:脉冲输出(配显示仪表);  2)LWY现场显示:7位LCD显示累积流量，单位(m 3)  　　　　　　　 7位LCD显示瞬时流量，单位(m3 /h) 3)LWGB涡轮流量变送器:(配显示仪表)。 2、输出功能: 1)LWGY脉冲输出，p-p值由供电电源确定; 2)LWY可带脉冲输出或4～20mA两线制电流输出;  涡轮流量计口径与流量范围对照表:

仪表口径 （mm）	正常流量范围 （m3/h）	扩展流量范围 （m3/h）	常规连接方式 与耐压等级	特制耐压等级（MPa） （带径法兰连接方式）
DN 4	0.04～0.25	0.04～0.4	螺纹连接/6.3MPa	10、16、25
DN 6	0.1～0.6	0.06～0.6	螺纹连接/6.3MPa	10、16、25
DN 10	0.2～1.2	0.15～1.5	螺纹连接/6.3MPa	10、16、25
DN 15	0.6～6	0.4～8	螺纹连接/6.3MPa	4.0、6.3、12、16、25
			法兰连接
DN 20	0.8～8	0.45～9	螺纹连接/6.3MPa	4.0、6.3、12、16、25
			法兰连接
DN 25	1～10	0.5～10	螺纹连接/6.3MPa	4.0、6.3、12、16、25
			法兰连接/2.5MPa
DN 32	1.5～15	0.8～15	螺纹连接/6.3MPa	4.0、6.3、12、16、25
			法兰连接/2.5MPa
DN 40	2～20	1～20	螺纹连接/6.3MPa	4.0、6.3、12、16、25
			法兰连接/2.5MPa
DN 50	4～40	2～40	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 65	7～70	4～70	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 80	10～100	5～100	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 100	20～200	10～200	法兰连接/2.5MPa	4.0、6.3、12、16、25
DN 125	25～250	13～250	法兰连接/1.6MPa	2.5、4.0、6.3、12、16
DN 150	30～300	15～300	法兰连接/1.6MPa	2.5、4.0、6.3、12、16
DN 200	80～800	40～800	法兰连接/1.6MPa	2.5、4.0、6.3、12、16

 涡轮流量计选型表:

型    号								说 明
LWGY─	□	/□	/□	/□	/□	/□	/□
公称 通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
类 型		N						传感器型：+12V或24V供电，输出三线制脉冲信号
		A						变送器型：+24V供电，输出二线制4～20mA
		B						智能型：锂电池供电，现场显示无信号输出
		C						智能型：+24V供电，现场显示并输出二线制4～20mA
		C1						智能型：+24V供电，现场显示并带有RS486通讯协议
		C2						智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05					0.5级
			10					1.0级
			02					0.2级（协商订货，生产周期较长）
涡 轮 类 型				W				扩展测量范围
				S				标准测量范围
材 质					S			304不锈钢
					L			316（L）不锈钢
防 爆						N		非防爆型
						E		防爆型，ExdⅡBT6
压力等级							N	常规   （参照表2）
							H(x)	高压   （参照表2）
