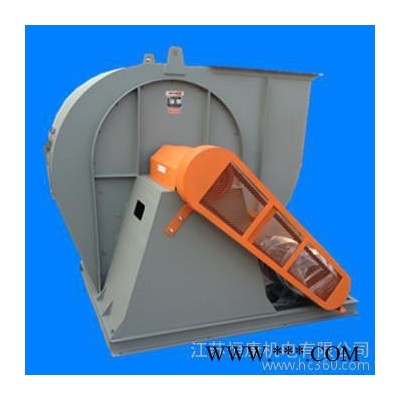

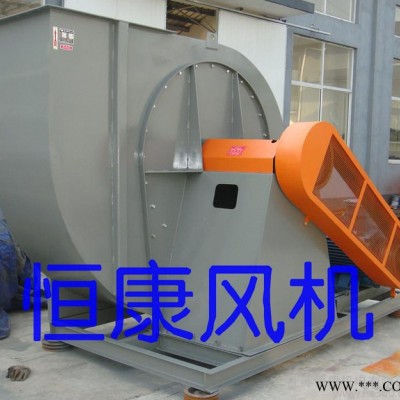

4-72型离心通风机

　一、用途

　　 4-72型离心通风机（以下简称风机）可作为一般通风换气用，其使用条件如下：

　　 1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可作用输入气体，也可作用输出气体。

　　 2、输送气体种类：空气和其他不自然的，对人体无害的；对钢铁材料无腐蚀性的气体。

　　 3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/m 3 。

　　 4、气体内的温度：不得超过150℃。

　二、风机的型式

　　 风机可制成右旋转和左旋转二种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示，按逆时针旋转，称为左旋转风机，以“左”表示。

　　 风机的出口位置，以机壳的出风口角度表示，4-72型风机NO2.8-12在出厂时均作成1种型式，使用单位根据要求再安装所需要的位置，订货时不要注明，NO2.8出风口位置调整范围0 0 -255 0 ，间隔是45 0 ，NO3.2-5出风口位置调整范围0 0 -255 0 ，间隔是22.5 0 ，NO6-12出风口位置调整范围0 0 -180 0 ，除NO12间隙15 0 外，其他三种风机间隔为22.5 0 ，NO16.20出风口位置制成固定三种，0 0 、90 0 、180 0 不能调整，订货时需注明。

　　 风机的传动方式，计有A、B、C、D四种，A式表示无轴承箱装置，以电动机直联传动；B表示悬臂支承装置，皮带传动，皮带轮在轴承中间；C式青示悬臂支承装置，皮带传动，皮带轮在轴承外侧；D式表示悬臂支承装置，用联轴器联接传动。

　　 4-72型风机中，NO2.8-5采用A式传动；NO6-12采用滚动轴承支承，分为C式和D式两种传动，NO16-20采用滚动轴承支承，为B式传动型式。

　三、风机的结构

　　 4-72型风机中的NO2.8-5风机主要由叶轮、机壳、进风口等部分配置联电机而组成。NO6-20除具有上述部分外，还有传动部分等。

　　 1、叶轮有十个后倾的机翼型叶片，曲线型前盘和平板后盘组成。均用钢板制造，并经过动，静平衡校正，空气性能良好，效率高，运转平稳。

　　 2、机壳制成三种不同型式，NO2.8-12机壳作为整体，不能拆开。NO16-20的机壳制成三开式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为二半，用螺栓连接。

　　 3、进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

　　 4、传动部分由主轴、轴承箱，滚动轴轮，皮带轮或联轴器组成。
