卡博恩液压工字钢冷弯机 钢筋加工设备全套 弯弧机厂家定制

工字钢冷弯机核心技术冷弯成型是一种节材，节能的金属成型工艺。冷弯型钢是一种自重轻、强度高，可节约材料、能源消耗少、固定透支小、制造成本低、工字钢冷弯机用途 广的  经济断面型材打破了传统冷弯机小半径弯曲不了的难题，克服了传统冷弯机对钢材弧度弯曲不精的弊端，工字钢冷弯机改善了钢材弯曲过程中的钢材局部褶皱、翘曲现象。

工字钢弯曲机（冷型弯拱机）是隧道支护钢拱架加工制作的新型设备。采用液压系统，具有传动平稳，压力大等特点。

工字钢弯拱机由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。

工字钢冷弯机结构组成：

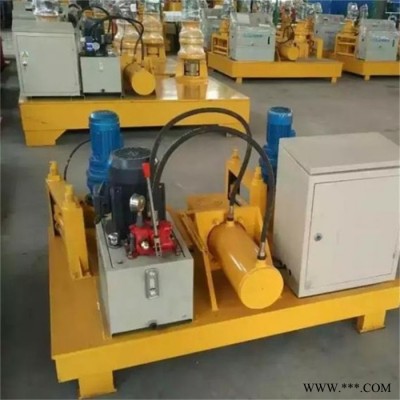

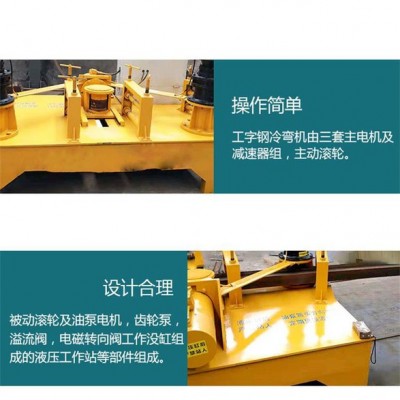

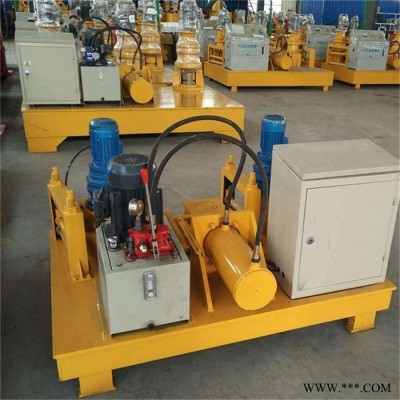

工字钢冷弯机由三套主电机及减速器组，主动滚轮。被动滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀工作没缸组成的液压工作站等部件组成。

工字钢冷弯机工作原理：

把工字钢放在冷弯机上，与减速器股动的滚轮接触后，将压紧手柄进给锁紧，发起电机油泵组，由 电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制。

工字钢冷弯机参数

适用于材料规格 Φ220mm

电机功率 5.5kw

主轴转速 7转/分

电源 380V50Hz

抗磨液压油 68#（冬）46#（夏）

弯曲半径范围 ≥2m

适用壁厚 国标

外形尺寸 2500*1500*1200mm

重量 1800KG

 工字钢弯拱机操作使用说明：

1. 工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。

2.在冷弯结束时，关闭机械传动系统，同时启动液压系统，使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可

冷弯机结构及工作原理:

该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成。

工作原理：把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸再推进的长度进程为每次10mm-15mm，开主电机正转或反转，由主电机带动工字钢工作，反复操作，达到所需为止。

工字钢冷弯机核心技术冷弯成型是一种节材，节能，      的金属成型工艺。冷弯型钢是一种自重轻、强度高，可节约材料、能源消耗少、固定透支小、制造成本低、工字钢冷弯机用途较广的      经济断面型材打破了传统冷弯机小半径弯曲不了的难题，克服了传统冷弯机对钢材弧度弯曲不的弊端，工字钢冷弯机改善了钢材弯曲过程中的钢材局部褶皱、翘曲现象。

工字钢冷弯机广泛应用于公路隧道、铁路隧道、地铁隧道、水利水电引水涵洞、天然气管道、通信管道、地下通道等工程的工字钢、槽钢和型钢的弯曲。
