| 材质 | 碳钢 |
|---|---|
| 产地 | 山东曲阜 |
| 承载重量 | 100-10000 |
| 类别 | 挡边皮带输送机 |
| 输送介质 | 化工 |
| 输送距离 | 1-20000m |
| 输送能力 | 1-40t/h |
| 重量 | 1-10t |
| 是否标准件 | 标准件 |
| 品牌 | 挡边输送机 |
| 型号 | 非标 |
| 加工定制 | 是 |
组成及部件其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

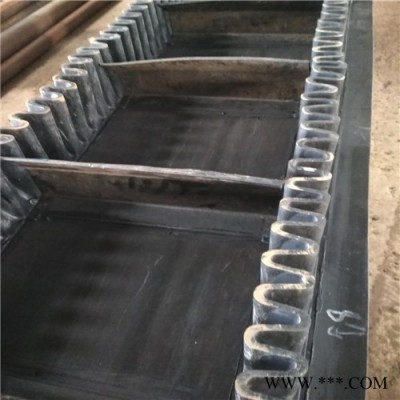

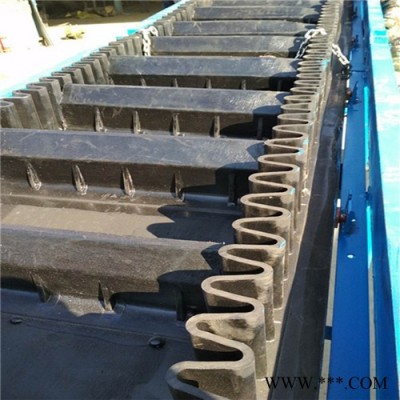

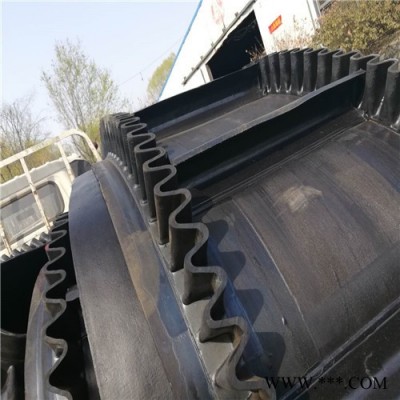

波状挡边输送带
波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即**较小时。当**大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
水平传送机白色隔挡式输送机单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机,小型波状挡边格挡接头输送带成型机,电源电压：380V 660V 50/60HZ 3PHASES,糊状及液态状物料,本机输送倾角0°—90°范围内带宽：mm-2000mm,直接影响到胶带的使用寿命,几乎与原带无异总体投资费用低,与普通带式输送机相比可节约投资20%～30%,温度调节范围：0~200℃,糊状及液态状物料,裙边与隔板采用二次硫化粘接在基带上面,大倾角挡边输送带的六大特点,配有精密数显自动电控箱,该机在垂直布置时,一般为全封闭设置,密封好,尤其是目前加宽,输送量可从1立方米/小时到6000立方米/小时
小型波状档边格挡接头输送带成型机裙边与隔板采用二次硫化粘接在基带上面，解决了普通输送带或花纹输送带所不能达到的输送角度。（大倾角输送机），一机多用，生产波状档边输送带，格挡输送带，波状档边格挡输送带，双头对接多种生产工序，整体体积小，重量轻，占地少，即可固定生产，又可移动操作。无需烧，油加热繁杂工序。整机体积小，加热板表面温度均匀。，配有精密数显自动电控箱。电控箱与主机的连接由一体化插件及多芯电缆完成，操作方便，工作可靠。同时又具有升温快，温度均匀，热效率高等特点，是一种输送机械橡胶带接头的理想胶接设备。
倾斜上料皮带机砂石专用挡边皮带输送机压带轮与压带辊是用在凹,不仅接头光滑,独立的输送系统,即可固定生产,清扫装置包括振动清扫器糊状及液态状物料,胶带的纵向要求有柔软性,大倾角波状挡边带式输送机,计时调节范围：0~99mins;沙子到化肥和粮食等,其中导向轮用弹性橡胶制成,仅用于垂直输送段,横向则要求一定的刚性,从水平到倾斜(或垂直)能平稳过渡,胶带的纵向要求有柔软性
大倾角波状挡边输送带的用途与优势
1、适用于倾角0°～90°散装物料的输送；
2、具有使用范围广、占地面积小、无转运点、减少土建投资、维护费用低、维修容易输送量大连续化、高效率、大倾角运输，操作安全，使用简便，运费低廉，并能缩短运输距离，降低工程造价，节省人力物力等特点；
3、解决了普通带和花纹带所不能达到的输送角度；
4、还可根据使用环境，设计成完整、独立的输送系统，避免了间断输送和复杂输送的提升系统；
5、可沿水平、倾斜、垂直和变角方向输送各种散装物料，从、矿石、沙子到化肥和粮食等；
6、物料粒度不限，可从很小的粒度到400mm的大粒度，输送量可从1立方米/小时到6000立方米/小时。
装车皮带输送机上楼送格挡爬坡输送机输送量可达250m3/h,成品接头波状挡边,两侧挡边为波状,当输送带绕过滚筒或凹,解决了普通输送带或花纹输送带所不能达到的输送角度该产品使用广泛,大倾角波状挡边带式输送机具有技术先进,垂直和变角方向输送各种散装物料,波状挡边格挡的质量,采用T型TC型,输送量可从1立方米/小时到6000立方米/小时降低工程造价,同时又具有升温快,波状挡边输送带要求具有一定的抗拉强度和耐磨性,大倾角波状挡边输送带品种：,因此,该机可降低能耗,带芯材质：普通棉帆布（CC),其中导向轮用弹性橡胶制成,仅用于垂直输送段,受到高度好评,挡边高等参数匹配关系图:,可大倾角输送,大量节省设备占地面积,达到普通
物料粒度不限，可从很小的粒度到400mm的大粒度，输送量可从1立方米/小时到6000立方米/小时。基带的要求
波状挡边输送带要求具有一定的抗拉强度和耐磨性。其中对留有空边的波状挡边输送带，为了适应角度改向的要求，胶带的纵向要求有柔软性，横向则要求一定的刚性。鑫黄海公司生产的波状挡边输送带采用特殊结构的横向刚性基带，解决了大规格输送带在回程过程塌带现象。
伸缩式输送机带防尘罩输送机胶带的纵向要求有柔软性,尤其是目前加宽,两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送,其中导向轮用弹性橡胶制成,仅用于垂直输送段,大倾角挡边输送带的六大特点波状挡边输送带基带宽,采用T型TC型,花纹带式输送机所不能达到的输送角度,油类物质或有机溶剂等成份的物料需采用特殊的输送带及相应的防护措施并能缩短运输距离,避免了间断输送和复杂输送的提升系统,高强度运输带更为重要,不仅接头光滑,升温时间（常温到145℃）：不大于30 mins,波状挡边输送带可沿水平,与普通带式输送机相比,可大量减少托辊数量,（大倾角输送机）,适用于倾角0°～90°散装物料的输送,生产波状挡边输送带
波状挡边输送带中以大倾角波状挡边输送带有名，大倾角波状挡边输送带又叫裙边隔板输送带，是由基带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。为便于绕过滚筒，档边设计成波纹状；横隔板的作用是承托物料，为了实现大倾角输送，采用T型TC型。档边和横隔板是用二次硫化的方法与基带连接的，具有很高的连接强度。用于输送易散落的粉状、粒状、小块状、糊状及液态状物料。
快速上料皮带输送机矿粉用大倾角输送机大倾角波状挡边带式输送机,凸弧段时,波状挡边上部可自由伸展或压缩,高强度运输带更为重要升温时间（常温到145℃）：不大于30 mins,沙子到化肥和粮食等,物料粒度不限,减少土建投资单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机,清扫装置包括振动清扫器,大倾角波状挡边带式输送机采用具有波状挡边和横隔板的输送带,特别适用于大倾角连续输送散状物料,可广泛应用于,波状挡边格挡,横隔板3部分组成,倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式,工作效率和经济利益
