| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 4极 |
| 额定功率 | 5.5KW |
| 额定电压 | 380（V） |
| 额定转速 | 1440（rpm） |
| 产品认证 | ISO9001-2000 |
| 应用范围 | 冶金场所 钢厂 龙门吊 |
| 品牌 | 上起 |
| 型号 | YZP(E)132M1-4 |

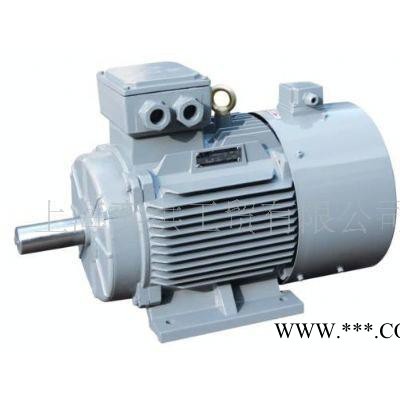

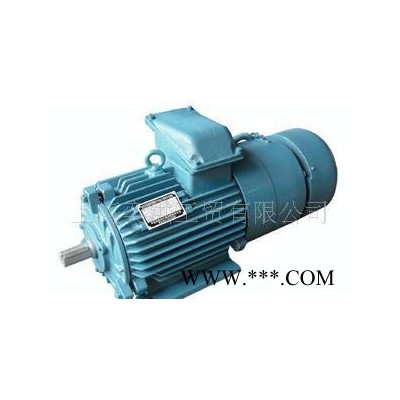

上海起重变频电机 YZP/YZPE/YZB132M1-4
YZP电机样本
YZP样本
YZP系列起重及冶金用变频调速三相异步电动机是以变频调速装置为供电电源的调速三相异步电动机，与变频装置组成的系统能够实现无级调速；达到节能和控制自动化的目的。由于具有效率高、调速范围广、精度好、起制动运行稳定，且过载能力大等特点，特别适用于需要变频调速，短时或断续周期运行、频繁起制动的场合。电动机基本技术要求符合IEC34-1和GB755标准的要求，安装尺寸符合IEC72国际标准。

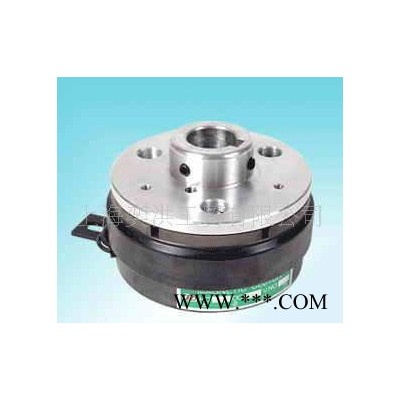

YZP电机可附装热保护器、加热器、编码器、电磁制动器、超速开关及测速发电机等附加装置，以满足用户配套需求。
YZP.电动机在下列条件下使用能正常运行。
1..环境温度不超过40℃（一般环境用），60℃（冶金环境用）。
2.相对温度≤90%。
3.海拔不超过1000m。
4.频繁地起动、制动（电气或机械的）及逆转。
YZP系列电机额定电压为380V，额定频率为50Hz，可在3-100Hz范围内连续调速，也可根据用户要求，确定额定电压、额定频率、及3Hz以下的调频要求。
YZP变频调速电机基准工作制为S3-40%。
4.YZP电机型号说明
结构
1.电机防护等级
YZP变频电机的防护等级为IP54，也可根据用户要求制成IP55或IP56，冷却风机防护等级为IP23。
2.冷却方式
YZP冶金变频电机的冷却方式为全封闭轴向风机冷却（IC416），也可按用户要求制成其他冷却方式。
4.电机绝缘等级
YZP冶金起重变频电机的绝缘等级为F级（一般环境用）、H级（冶金环境用）。
5.接线盒
YZP起重冶金变频电机的定子接线盒根据用户要求可位于机座顶部，也可位于机座右侧或左侧。
订货须知：1.订货时注明电机的型号、功率、转速、绝缘等级、安装方式（卧式和立式）、输出轴（单轴和双轴）
YZP起重变频电机 YZP变频电机 YZP电机 YZP冶金起重变频电机 YZP电动机
YZP电机型号
YZP电机参数
| 型号 | 标称功率 | 额定电流 | 额定转矩 | 额定转速 | 最大转矩 | 转动惯量 | 重 量 |
| 额定转矩倍 | |||||||
| Type | Nominal | Rated | Rated | Rated | Max torque | Moment of | Weight |
| Output | current | torque | speed | Rated torque | inertia | ||
| kW | A | N.m | r/min | Times | kg.m2 | kg | |
| YZP90S-4 | 1.1 | 3 | 7 | 1415 | 2.8 | 0.003 | 17 |
| YZP90L-4 | 1.5 | 4 | 9.5 | 1415 | 2.8 | 0.004 | 27 |
| YZP100L1-4 | 2.2 | 5.2 | 14 | 1435 | 3.2 | 0.008 | 33 |
| YZP100L2-4 | 3 | 7 | 19 | 1435 | 3.2 | 0.01 | 37 |
| YZP112M-4 | 4 | 9.5 | 25.4 | 1435 | 3 | 0.016 | 44 |
| YZP132S-4 | 5.5 | 12 | 35 | 1455 | 3.2 | 0.028 | 80 |
| YZP132M-4 | 7.5 | 15.5 | 47.7 | 1455 | 3.2 | 0.038 | 97 |
| YZP160M-4 | 11 | 22 | 70 | 1465 | 3.5 | 0.085 | 125 |
| YZP160L-4 | 15 | 29 | 95.5 | 1465 | 3.5 | 0.105 | 140 |
| YZP180M-4 | 22 | 43.7 | 140 | 1465 | 3.5 | 0.148 | 210 |
| YZP200L1-4 | 30 | 58 | 190.9 | 1465 | 3.2 | 0.248 | 280 |
| YZP200L2-4 | 37 | 70 | 235.5 | 1465 | 3.2 | 0.282 | 300 |
| YZP225M-4 | 45 | 84 | 286.4 | 1470 | 3.2 | 0.523 | 400 |
| YZP250M-4 | 55 | 105 | 350.1 | 1470 | 3.2 | 0.733 | 480 |
| YZP280S1-4 | 75 | 136 | 477.4 | 1465 | 3.3 | 1.17 | 530 |
| YZP280S2-4 | 90 | 165 | 572.9 | 1465 | 3.3 | 1.383 | 565 |
| YZP280M-4 | 110 | 200 | 700.2 | 1465 | 3.3 | 1.768 | 680 |
| YZP315S-4 | 132 | 240 | 840.3 | 1465 | 3.5 | 2.878 | 900 |
| YZP315M1-4 | 160 | 285 | 1018.5 | 1465 | 3.5 | 3.458 | 1025 |
| YZP315M2-4 | 200 | 360 | 1273.3 | 1465 | 3.5 | 3.905 | 1095 |
| YZP315L-4 | 220 | 385 | 1400.7 | 1465 | 3.2 | 4.336 | 1160 |
| YZP355M-4 | 250 | 435 | 1591.7 | 1480 | 3.2 | 6.015 | 1500 |
| YZP355L-4 | 315 | 550 | 2005.5 | 1480 | 3.2 | 7.445 | 1800 |
| YZP400L1-4 | 355 | 615 | 2260.2 | 1475 | 3.2 | 10.27 | 2470 |
| YZP400L2-4 | 400 | 685 | 2546.7 | 1475 | 3.2 | 12.68 | 2700 |
YZP电机安装尺寸
