品牌：博强
额定电流：100A
额定电压：220V
起订：1个
供应：80个
发货：5天内
| 额定电流 | 100A |
|---|---|
| 额定电压 | 220V |
| 额定频率 | 50Hz |
| 结构形式 | 挂壁式 |
| 用途 | 润滑系统自动化控制 |
| 品牌 | 博强 |
| 型号 | GDK03 |
| 加工定制 | 是 |
| 质量认证 | CCC |
一、 概述
GDK03型电控箱有监控及全自动两种，它适用于40MPa双线终端式干油集中润滑系统中，用于控制润滑泵、换向阀、补脂泵等相互间协调工作，能对系统中的供油点实现自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
本控制箱能发出“供油时间延长”、“贮油桶空”、“超负荷运转”等故障信号。具有持续，手动和自动多种控制工作状态，可通过箱面上的转换开关来切换。持续工作状态；当润滑泵启动后持续地向系统两条主管线供送润滑脂；手动工作状态：当与主机连锁信号接通后，手动启动润滑泵运转向系统供送润滑脂，自动换向完成一个润滑周期供脂后自动停止；自动工作状态：当与主机连锁信号接通后，润滑泵按系统设定的时间间隔定时向系统供送润滑脂，完成一个润滑周期后自动停止。润滑泵不管在何种状态，一旦贮油桶空，补脂泵**会自动启动补脂，补满后自动停止。
二、 外形尺寸
三、 标牌符号及文字
| 序号 | 符号 | 标牌文字 | 序号 | 符号 | 标牌文字 | 序号 | 符号 | 标牌文字 |
| 1 | HL1 | 工作准备指示 | 6 | HL6 | 系统超压 | 11 | SB4 | 加油泵启动 |
| 2 | HL2 | 线Ⅰ工作状态 | 7 | HL7 | 泵马达过载 | 12 | SB5 | 加油泵停止 |
| 3 | HL3 | 线Ⅱ工作状态 | 8 | HL8 | 贮油桶空 | 13 | SB3 | 故障复位 |
| 4 | HL4 | 加油泵工作 | 9 | SB1 | 润滑泵启动 | 14 | SA1 | 自动/手动/持续 |
| 5 | HL5 | 监控时间超过 | 10 | SB2 | 润滑泵停止 | 15 | SA2 | 关/电铃/开 |

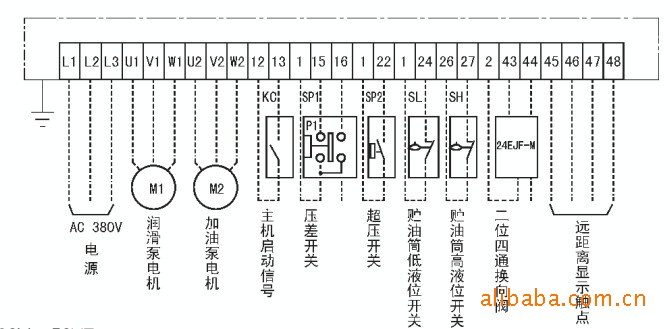

四、 GDK-03电气控制箱外部接线图
五、 使用说明
1、 适用主电源AC380V、50HZ。
2、 适用环境温度-10℃～40℃，湿度90%。
3、 周围环境无导电的介质（气体、液体）。
4、 垂直安装，其倾斜度不大于5°。

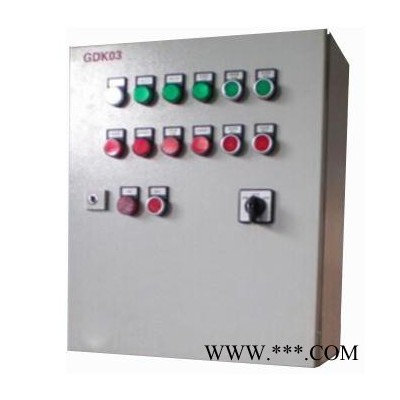

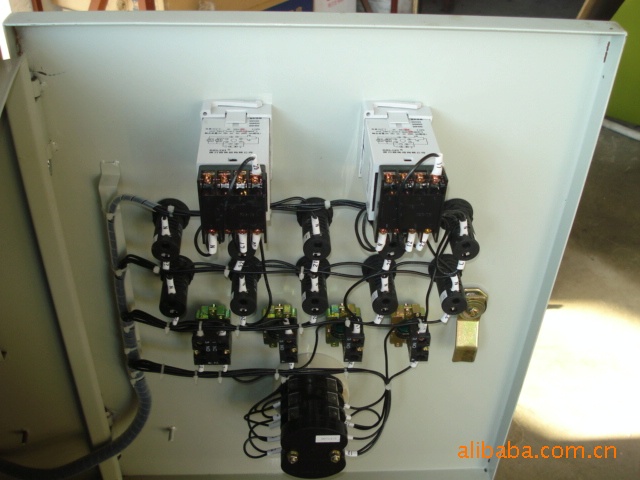

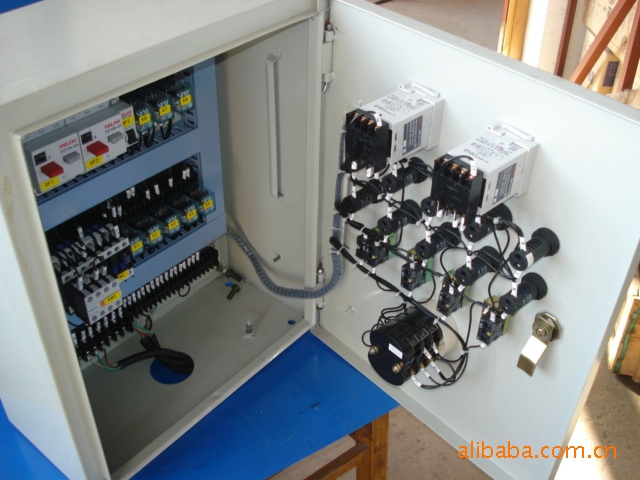

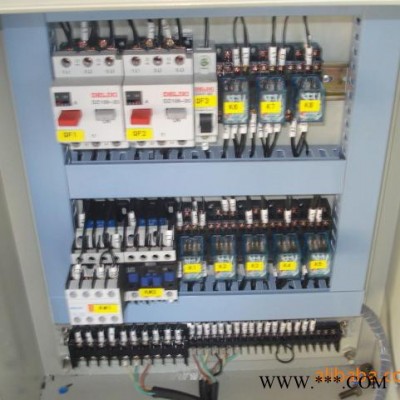

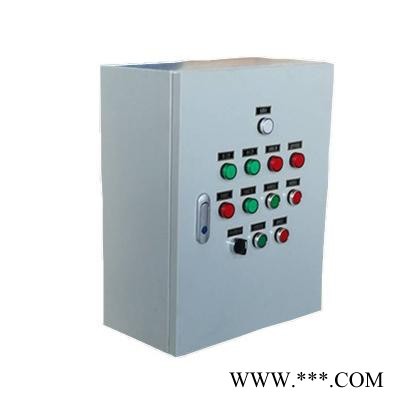

六、 产品实拍
