品牌：博强
别名：电动移动润滑泵
材质：38CrMoAl
起订：5台
供应：158台
发货：3天内
| 别名 | 电动移动润滑泵 |
|---|---|
| 材质 | 38CrMoAl |
| 产地 | 江苏 |
| 工作温度 | 常温 |
| 公称通径 | 10mm |
| 公称压力 | 40MPa |
| 类别 | 润滑泵 |
| 连接形式 | 螺纹 |
| 驱动形式 | 电动 |
| 适用范围 | 设备润滑 |
| 适用介质 | 润滑脂 |
| 适用温度 | -20℃~80℃ |
| 外形尺寸 | 750*500*960 |
| 重量 | 85kg |
| 安装形式 | 胶管连接 |
| 压力环境 | 高压 |
| 品牌 | 博强 |
| 型号 | DRB6-P235Z |
| 加工定制 | 是 |
一、概述
DRB-P系列电动润滑泵适用于润滑频率高，配管长度大，润滑点密集的单、双线干稀油集中润滑系统中，作为供给润滑脂的输送装置。还可配备移动小车、胶管、油枪和电缆组成移动式电动润滑泵装置，适用于润滑频率低，润滑点少，给油量大，不便于采用集中润滑的单机设备，进行移动供脂润滑
二、技术参数
| 型号 | 公称压力MPa | 额定给油量mL/min | 贮油桶容积L | 电机 | 适用环境温度℃ | 重量kg | |
| 功率kw | 电压 | ||||||
| DRB1-P120Z | 40 | 120 | 30 | 0.37 | 380 | 0~80 | 56 |
| DRB2-P120Z | 0.75 | -20~80 | 64 | ||||
| DRB3-P120Z | 60 | 0.37 | 0~80 | 60 | |||
| DRB4-P120Z | 0.75 | -20~80 | 68 | ||||
| DRB5-P235Z | 235 | 30 | 1.5 | 0~80 | 70 | ||
| DRB6-P235Z | 60 | 74 | |||||
| DRB7-P235Z | 100 | 82 | |||||
| DRB8-P365Z | 365 | 60 | 74 | ||||
| DRB9-P365Z | 100 | 82 | |||||
三、型号说明
四、图形符号
五、外形尺寸
| | 规格 | D | H | H1 | B | L | L1 | a |
| 贮油桶 | 30L | 310 | 760 | 1140 | 200 | - | 233 | 1045 |
| 60L | 400 | 810 | 1190 | 230 | - | 278 | 1095 | |
| 100L | 500 | 920 | 1200 | 280 | - | 328 | 1205 | |
| 电机功率 | 0.37kw.80r/min | - | - | - | - | 500 | - | - |
| 0.75kw.80r/min | - | - | - | - | 563 | - | - | |
| 1.5kw.160r/min | - | - | - | - | 575 | - | - | |
| 1.5kw.250r/min | - | - | - | - | 575 | - | - |
（1）润滑泵的外形尺寸
（2）带小车润滑装置外形尺寸
（3）双泵带电动换向阀润滑装置外形尺寸
六、工作原理
减速电机固定于带泵装置的连接法兰上，通过驱动偏心轴带动滑叉作直线往复运动，并带动螺旋压油板和刮油板顺时针方向旋转（使用润滑油无此机构），经搅动变软的润滑脂均匀地被压到泵装置吸油口周围。
泵体内二组活塞，每组活塞由1个工作塞和2个控制活塞组成，当一组活塞中的工作活塞完成吸油过程时，另一组活塞中的工作活塞则把润滑脂压向出油口。如下图所示，当滑叉向左运动时，上组活塞完成吸油，下组活塞完成压油，开始新的工作循环。这时下组活塞由1、2向左运动，活塞2在弹簧力作用下到达极限位置关闭出口，而活塞1继续向左运动，这时活塞2和1之间形成真空，其真空度随活塞1的左移不断增大，滑叉运动到极限位置活塞1打开吸油口，润滑脂从吸油口吸入，如弹簧力不足，没将活塞2推到极限位置，此时推杆3会在滑叉的推动下强制地把活塞2压到极限位置，同时上组活塞1、2、3向左运动，活塞1先关闭吸油口被吸入的润滑脂在活塞1的推动下向左移动，当活塞2把出油口打开时，活塞2和推杆3的运动也就停止，活塞1继续左移，把润滑脂从出油口压出，活塞1、2接触滑叉也已运动到极限位置完成半个循环的工作，如此周而复始的循环，二组活塞交替地将润滑油脂从出油口压送出来，压出的润滑脂经泵装置连接法兰上的过滤器过滤后向系统供送。
七、使用要领
1、 该系列电动润滑泵应安装在环境合适、灰尘少，便于调整、检查、维修和拆洗及方便补脂的地方。
2、 该系列电动润滑泵应尽可能布置在系统的中心位置，缩短系统配管长度，保持压力低，使泵能产生足以克服润滑点背压的压力。
3、 泵调压阀的设定压力，可以在0~40MPa范围内任意调节，在使用时不允许超过泵的公称压力（40MPa）。
4、 泵出油口处过滤器的过滤网要定期清洗，防止堵塞。
5、 若由于系列某种故障原因，使压力达到约50MPa时，保险片即破裂，要查明原因并排除后再装入新的保险片。
6、 向贮油器内补充润滑剂必须使用DJB-H1.6型电动补脂泵从贮器补脂口加入。
7、 贮油器内薄膜式容量指示器只适用于润滑脂，使用介质为润滑油时，必须调换成浮球式容量指示器。
8、 电动减速机初用二个月必须从排气塞孔补充适量的3#二硫化钼润滑脂，以后每隔四个月补充一次。
9、 该系列电动润滑泵为室内安装型，在室外或环境恶劣的场合使用时，必须采取防护措施。
八、订货说明
1、订购移动式电动润滑泵装置，必须在合同中注明所配胶管长度及电缆长度，不注的均按电缆10米，胶管3米供货。
2、本系列电动润滑泵配用以下三种形式标准电控箱，可根据不同控制要求选择订购。
2.1 GDK01型无监控电控箱
2.2 GDKO2型有监控电控箱
2.3 GDKO3型有监控，全自动控制电控箱
3、 该系列电动润滑泵为短时间间隔工作制，用户如需长时间连接工作请合同中注明。
九、随供备件
1、保险片 10片（存放于泵出油口下侧的螺孔内）
2、过滤网 2套

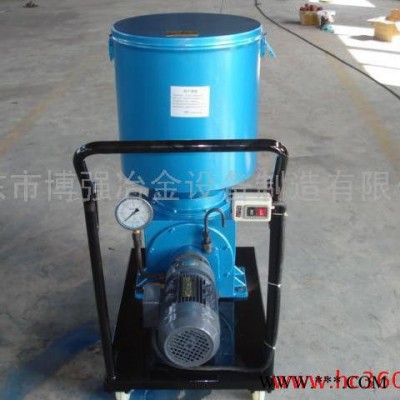

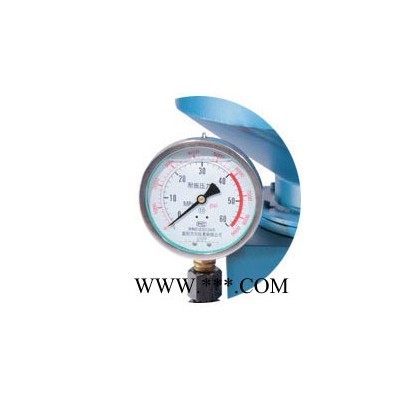

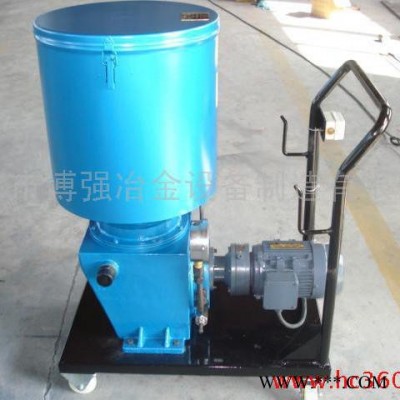

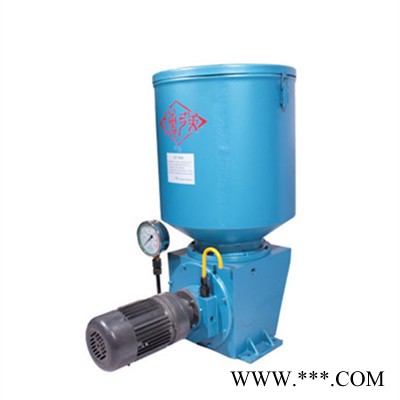

十、产品实拍
