| 标准 | 国标 |
|---|---|
| 材质 | 铸铁 |
| 产地 | 扬州市刊江区杨庙镇陶塘工业园 |
| 阀体材料 | 黄铜 |
| 工作介质 | 水 |
| 工作温度 | 常温 |
| 公称通径 | 15-25mm |
| 连接方式 | 对夹 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 上市时间 | 2015年秋 |
| 适用介质 | 水 |
| 形态 | 柱塞式 |
| 用途 | 放水 |
| 执行质量标准 | 国标 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 福乐斯 |
| 型号 | YBDF-321-4 |
| 加工定制 | 是 |
| 准入认证 | 3C认证 |

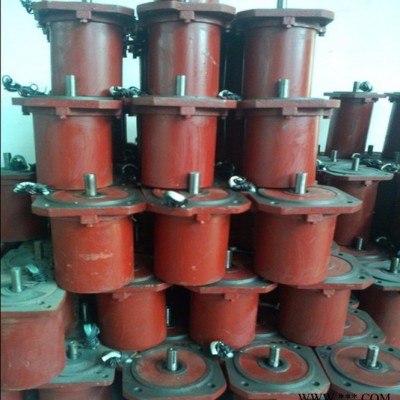

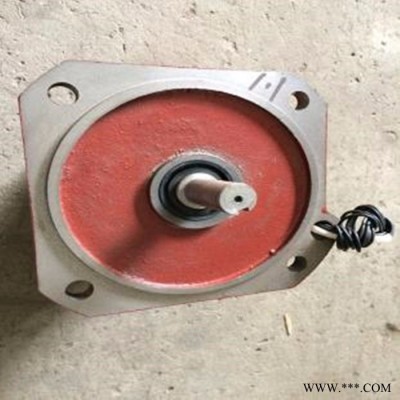

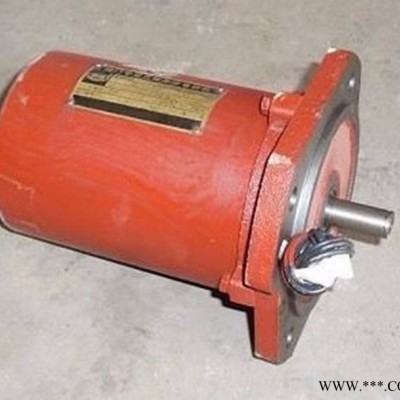

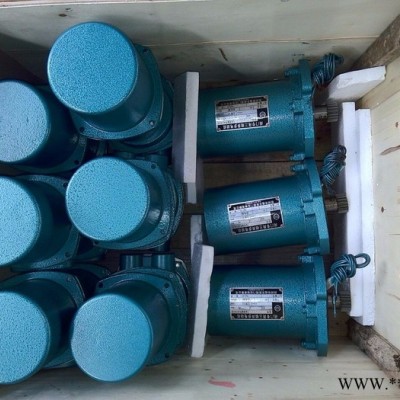

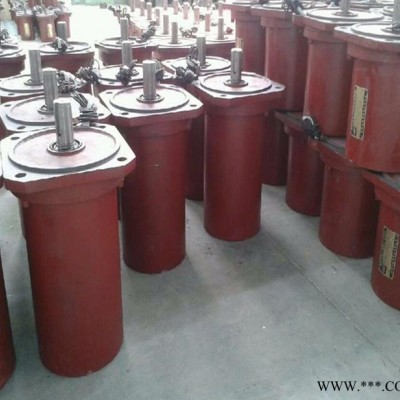

YDF系列阀门电动装置三相异步电动机是扬州福乐斯公司改进设计开发的产品，其扭矩、噪声、振动、温升等指标完全达到设计要求，主要性能指标达到国际先进水平。YDF系列适用于非**危险场所，本系列电动机按下列功率制造：0.01、0.015、0.025、0.04、0.06、0.09、0.12、0.18、0.2、0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11 KW。YBDF系列电动机的防爆标志为Exd ⅡBT4，适用于工厂Ⅱ类A级、B级电气设备，温度组别为T1、T2、T3、T4组**性气体混合物存在的环境。根据订货要求，也可为用户生产防爆标志为Exd的电动机。提供各类YDF、YBDF、Q型、户外型阀门电机，即阀门电动装置用三相异步电动机和阀门电动装置用隔爆型三相异步电动机 阀门电动装置专业电机
电机编号 (普 通 型 )
序号 型 号 电机功率 电 流 噪音 净重
1 YDF 322-4 3 KW 10 A 75 dB(A) 34 kg
2 YDF 321-4 2.2 KW 6.5 A 75 dB(A) 29 kg
3 YDF 312-4 1.5 KW 4.5 A 75 dB(A) 29 kg
4 YDF 311-4 1.1 KW 3.4 A 75 dB(A) 20 kg
5 YDF 223-4 0.75 KW 2.8 A 70 dB(A) 13 kg
6 YDF 222-4 0.55 KW 2.2 A 70 dB(A) 11 kg
7 YDF 221-4 0.37 KW 1.8 A 70 dB(A) 10 kg
8 YDF 212-4 0.25 KW 1.5 A 70 dB(A) 9 kg
9 YDF Q1-211-4 0.18 KW 0.95 A 70 dB(A) 8 kg
10 YDF Q1-112-4 0.12 KW 1.2 A 70 dB(A) 8 kg
11 YDF Q1-111-4 0.09 KW A 70 dB(A) kg
电 机编号(防 爆 型 )
序号 型 号 电机功率 电 流 噪音 净重
1 YBDF 322-4 3 KW 10 A 75 dB(A) 34 kg
2 YBDF 321-4 2.2 KW 6.5 A 75 dB(A) 29 kg
3 YBDF 312-4 1.5 KW 4.5 A 75 dB(A) 29 kg
4 YBDF 311-4 1.1 KW 3.4 A 75 dB(A) 20 kg
5 YBDF 223-4 0.75 KW 2.8 A 70 dB(A) 13 kg
6 YBDF 222-4 0.55 KW 2.2 A 70 dB(A) 11 kg
7 YBDF 221-4 0.37 KW 1.8 A 70 dB(A) 10 kg
8 YBDF 212-4 0.25 KW 1.5 A 70 dB(A) 9 kg
9 YBDF Q1-211-4 0.18 KW 0.95 A 70 dB(A) 8 kg
10 YBDF Q1-112-4 0.12 KW 1.2 A 70 dB(A) 8 kg
11 YBDF Q1-111-4 0.09 KW A 70 dB(A) kg
阀门电机性能：① 阀门电机转矩符合阀门的启闭转矩特性。一般阀门开启和关闭到位短时间内所需的转矩值高, 而在中间
运行状态时所需转矩值仅为开启或关闭**大扭矩值的1/ 3 , 故阀门专用电机的特点是启动力矩高, 过载
能力强。阀门专用电机的**大转矩与额定转矩值之比大于3 倍, 启动力矩与额定力矩值之比也大3 倍。
② 阀门专用电机设计时转子形状细长。因而高速转动的电机在阀门关闭时给阀门密封附加的惯性载荷
小, 既可保证阀门密封面可靠, 又不会使阀门密封面损坏。
③ 由于阀门的操作是断续性的短时工作制, 因而阀门专用电机的工作时间按**标准规定为 10min , 有的
国外产品时间为15min。
④ 阀门专用电机端面出线, 无接线盒, 无风扇, 自冷却式, 防护性能高。一般制式IP55 、 IP65 , ****别达
国标YDF、YBDF系列阀门电机又称YDF阀门电机、YDFW阀门电机、YDF2三相异步电机、YDF-WF阀门电机、YBDF2-WF阀门防爆电机。本公司经营阀门电动装置专用电机型号有：
1：YDF2-WF系列阀门电机型号：
YDF2-WF-111-4、YDF2-WF-112-4、YDF2-WF-121-4、YDF2-WF-122-4、YDF2-WF-211-4、YDF2-WF-212-4、YDF2-WF-221-4、YDF2-WF-222-4、YDF2-WF-231-4、YDF2-WF-223-4、YDF2-WF-232-4、YDF2-WF-311-4、YDF2-WF-312-4、YDF2-WF-322-4、YDF2-WF-411-4、YDF2-WF-412-4、YDF2-WF-421-4、YDF2-WF-422-4。
2：YDF-WF系列阀门电机型号：
YDF-WF-111-4、YDF-WF-112-4、YDF-WF-121-4、YDF-WF-122-4、YDF-WF-211-4、YDF-WF-212-4、YDF-WF-221-4、YDF-WF-222-4、YDF-WF-231-4、YDF-WF-223-4、YDF-WF-232-4、YDF-WF-311-4、YDF-WF-312-4、YDF-WF-322-4、YDF-WF-411-4、YDF-WF-412-4、YDF-WF-421-4、YDF-WF-422-4。
3：YDF系列阀门电机型号：
YDFW-111-4、YDFW-112-4、YDFW-121-4、YDFW-122-4、YDFW-211-4、YDFW-212-4、YDFW221-4、YDFW-222-4、YDFW-231-4、YDFW-223-4、YDFW-311-4、YDFW-232-4、YDFW-312-4、YDFW-322-4、YDFW-411-4、YDFW-412-4、YDFW-421-4、YDFW-422-4。
4：YDF2系列阀门电机型号：
YDF2-111-4、YDF2-112-4、YDF2-121-4、YDF2-122-4，YDF2-211-4，YDF2-212-4，YDF2-221-4，YDF2-222-4，YDF2-231-4，YDF2-223-4，YDF2-232-4，YDF2-311-4，YDF2-312-4，YDF2-321-4，YDF2-322-4，YDF2-411-4，YDF2-412-4，YDF2-421-4，YDF2-422-4。
对应功率0.06KW、0.09KW 、0.18KW、0.25KW、0.37KW、0.55KW、0.75KW、1.1KW、1.5KW、2.2KW，3KW、4KW、5.5KW、7.5KW、10KW、15KW等各种功率电机。
