| 粘合材料类型 | 金属类 |
|---|---|
| 树脂胶的分类 | 丙烯酸酯胶 |
| 剪切强度 | 12（MPa） |
| 有效物质≥ | 100（％） |
| 活性使用期 | 20（min） |
| 工作温度 | 25（℃） |
| 保质期 | 12（个月） |
| 执行标准 | - |
| CAS | - |
| 应用领域 | 圆柱固持 |
| 品牌 | 泰盛 |
| 型号 | TS660 |
| 产品简介 | |||
| 型号 | TS660 | 类型 | 圆柱形固持胶 |
| 包装规格 | 50ml/瓶 | 颜色 | 银灰色 |
| 剪切强度 (Mpa) | 12~22 | 粘度 (mPa.S) | 300000~700000 |
| 固化速度（初固/全固） | 20 min/24 hrs | 最大螺纹直径 (mm) | 0.50 |
| 温度范围 (℃) | -50~150 | ||
| 产品特性 | |||
▲快速固化，高强度，高粘度。 ▲修复轴、端盖、键、键槽、轴承、衬套。 ▲最大径向填充间隙为0.5mm。 | |||
使用方法
轻载常拆卸的键配合组件
(1)用泰盛清洗剂TS755清洗所有零件，晾干。
(2)用泰盛促进剂TS7649喷洒涂胶在表面，晾干。
(3)将泰盛固持胶TS660涂在键槽内和键两侧。
(4)在与键槽相对的轴颈上涂一点TS660，或绕轴颈均匀地隔一段涂一点TS660。
(5)装配，擦去外溢胶液。
(6)在止动螺钉上涂一点泰盛TS660。
(7)上紧止动螺钉。
(8)5～10分钟后即可工作。
注：*径向间隙超过0.5mm则不能用此法。
*严重磨损键槽（滚键）的修复见下一章。
[拆 卸]
(1)用锤子敲击键和皮带轮。
(2)用常规方法拉出皮带轮。
修复严重损坏的键槽
(1)测定键的两边间隙。
(2)按间隙选取合适的金属垫片并整平。
(3)用泰盛清洗剂TS755清洗配合件，晾干。
(4)用泰盛促进剂TS7649喷洒配合件，晾干。
(5)将泰盛固持胶TS660涂在键槽中。
(6)装入垫片。
(7)键和垫片内侧涂泰盛TS660,装配。
(8)固化30-60分钟后即可工作。
注：*使用金属垫片是为了缩小间隙。
*最大间隙超过0.254mm不能用泰盛TS660。
*不用促进剂TS7649、间隙小（0.05～0.10mm）并让其长时间固化（4～24小时）时强度最高。此法仅限于做应急性修理！
由于上述损坏的程度相当严重，这种方法仅可作为更换新零件之前的一种应急手段。
重载荷键配合组件
(1)用泰盛清洗剂TS755清洗配合件，晾干。
(2)将泰盛固持胶TS660涂在键槽、键和轴颈配合部。
(3)装机，擦去多余胶液。
(4)将固持胶TS660涂在止动螺钉上。
(5)上紧止动螺钉。
(6)30分钟后即可工作。
[拆 卸]
(1)用锤子敲击皮带轮和键。
(2)局部加热至232℃5分钟。
(3)趁热拉出皮带轮。
严重磨损的轴
(1)测定最小径向间隙。
(2)按间隙加工衬套，衬套外径与轴承内孔保持滑配合。
(3)用砂布将轴上需涂胶部位打毛。
(4)用泰盛清洗剂TS755清洗配合件，晾干。

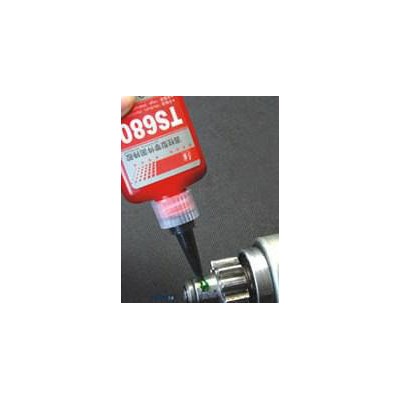

(5)将泰盛固持胶TS680（TS660）均匀涂在轴颈配合处。
(6)装入衬套。
(7)将泰盛TS660涂在衬套外圆。
(8)装入轴承。
(9)固化10分钟-24小时。
注：*使用衬套是为了缩小间隙。
*最大间隙超过0.254mm不宜用TS680。
*不用促进剂TS7649、间隙小（0.05～0.10mm）并长时间固化(4～24小时)时强度最高。
滑动配合—重载荷
[新轴装配]
(1)加工轴，使轴径与孔径间隙为0.05mm滑配合。表面粗糙度为Ra3.2～1.6（二次加工）。
(2)用泰盛清洗剂TS755清洗配合件，晾干。
(3)将泰盛固持胶TS660涂在轴径配合部。
(4)左右转动缓慢装入轴承。
(5)擦去多余胶液。
(6)固化二小时后工作。
[已磨损的轴]
除按上述步骤进行外：
(1)测定径向间隙。
(2)如果间隙超过0.12mm时必须配用促进剂TS7649。
(3)大间隙时需用垫片来找正中心。
(4)间隙大，需要固化时间也长（30-60分钟）。
(5)径向间隙超过0.25mm不能用TS660来修复。
[最高强度]
(1)按上述步骤进行，胶种为泰盛固持胶TS680。
(2)固化24小时后工作。
[最高工作温度]（204℃连续）
(1)按上述步骤进行，胶种换为泰盛固持胶TS620。
[拆卸]
(1)按常规方法拉出。
(2)如有必要，局部加热至232℃5分钟，趁热拉出。
压入配合
[标准压配合件]
(1)用泰盛清洗剂TS755清洗内孔与轴颈。
(2)将泰盛固持胶TS609滴涂在轴颈导入口周围或导入区周围，形成完整一周。
注：*涂在轴上当压入时会被挤出。
*不能使用泰盛抗咬合剂或相类似产品。
(3)按通常方法压入，擦净多余胶液。
(4)不需固化时间，马上便可工作。
注：TS609粘度低，具有浸润性。
[台阶轴]
(1)将胶涂在内孔。
(2)按上述步骤装配。
滑配合—轻负荷
[新件装配]
(1)找出与轴相配合的轴承。
(2)扩大座孔或减少轴承外径，径向间隙保证0.05～0.10mm滑配合。
(3)用泰盛清洗剂TS755清洗配合件。
(4)轴承外圈涂几条泰盛固持胶TS660（如上图示）。
(5)装入座孔，不要转动。
(6)擦去多余胶液。
(7)固化五分钟后工作。
[磨损件装配]
按上述步骤外：
(1)测定最大径向间隙。
(2)如果最大间隙超过0.12mm必须配用泰盛促进剂TS7649。
(3)大间隙时，需用垫片找正中心。
(4)间隙大，需要固化时间也长（30-60分钟）。
(5)间隙超过0.25mm时不能用泰盛TS680修复。
滑配合—重载荷
[新件装配]
(1)找出与轴配合的轴承。
(2)扩大座孔或减少轴承外径，径向间隙保证0.05～0.10mm滑配合。
(3)用泰盛清洗剂TS755清洗配合件，晾干。（不配用泰盛促进剂TS7649）
(4)用泰盛固持胶TS660涂匀轴承外径。
(5)边转动边将轴承装入座孔。
(6)擦去多余胶液。
(7)固化二小时后工作。
[磨损件装配]
除按上述步骤之外：
(1)测定最大径向间隙。
(2)最大径向间隙超过0.12mm时应使用泰盛促进剂TS7649。
(3)大间隙时，需用垫片来找正中心。
(4)间隙大，需要固化时间也长（30-60分钟）。
(5)间隙超过0.25mm时不能用泰盛TS680修复。
[拆 卸]
(1)按通用方法拉出。
(2)如有必要，局部加热至232℃ 5分钟。
(3)趁热拉出。
金属密封件的密封与固持
(1)用泰盛清洗剂TS755清洗座孔及密封件外圈，晾干。
(2)将泰盛螺纹锁固胶TS242涂在金属密封件外圆上导入口处。
注：除TS242外其它泰盛胶种都可以用，但要选强度低的，因为正常的间隙和强度仅要求低强度胶种。
(3)按通常方法装配。
(4)擦去多余胶液。
(5)固化30分钟后工作。
注：*也用于严重磨损的密封座以防止渗漏和窜动。
*一般不需刮去外圆上原来涂的密封胶。
泰盛固持胶选择指南
注：*在软金属（铝、青铜等）上，剪切强度比钢、铁件要低些。
*间隙大，剪切强度低。
*推荐加工表面粗糙为Ra3.2～1.6。
烟台开发区泰盛精化新材料有限公司坐落于美丽的海滨城市――山东烟台，公司占地20000㎡ ，公拥有厂房15000㎡ 。是专业的高科技化工企业，创建于1999年，专业从事厌氧胶、瞬干胶、UV胶、硅胶、环氧胶、修补剂等工程密封胶粘剂及SMT贴片胶、COB邦定胶、环氧灌封胶等电子密封胶粘剂的研究、开发与应用，致力于解决工业客户在生产、维修和应用过程中遇到的各种粘接及密封问题。
产品广泛应用于石油、电子、冶金、液压及气动系统、采矿机械、汽车及工程机械等工业部门的螺纹、管路螺纹、平面密封以及圆柱面的胶粘及密封，印刷线路板元器件的贴装，裸露的集成线路芯片的封装，并可根据客户的需求“量身订做”。泰盛胶粘剂是一种理想的复合型“冷焊”修补、密封及锁固材料，延长了设备的使用寿命，减少了对配件的消耗及对维修费用的控制，大大提高了服务的可靠性，保证了设备正常运行。
泰盛公司拥有一支专业经验丰富的高水平技术团队，人性化、科学化的管理凝聚了业内大批的高级技术、管理、服务精英，形成集科研、生产、销售于一体的现代化企业体系；信息化、网络化、技术化的信息交流平台、多元的技术支持模式和完备的售后服务体系 。
