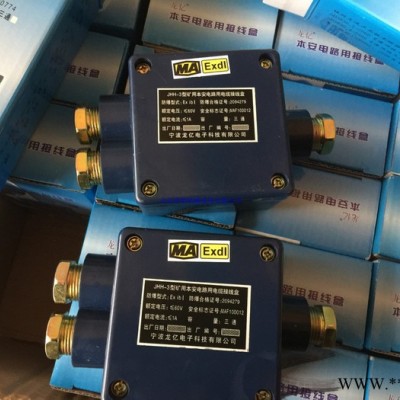

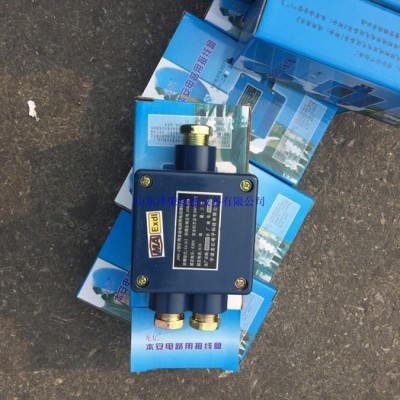

泽荣JHH-2/3/4JHH-2/3/4系列接线盒

JHH-2/3/4系列接线盒

一、概述：

?JHH-4 (四通) ，?JHH-3 (三通) ，JHH-2 (二通) 本安电路用电缆接线盒 JHH-2型矿用本质安全电路用接线盒

二、详细说明：

JHH-4  (四通)，?JHH-3  (三通) ，JHH-2  (二通)本安电路用电缆接线盒

JHH-2型矿用本质安全电路用接线盒

规格：?JHH-2  (二通)
名称：?矿用本安电路用电缆接线盒
技术参数：?工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω
适用范围：?适用煤矿井下瓦斯和煤尘的环境，作为电气设备之间，连接本质安全型电路的电缆接线、分线之用
接线用途：?该产品只能适用于本安电路连接
订货须知：?订货时需说明订货数量、规格及配接电缆型号

    防爆型式：矿用本质安全型。
    防爆标志：ExibⅠ。
二、使用环境
a、环境温度-10℃-+40℃；
b、相对温度：≤95%（+25℃时）；
c、大气压力：86-106KPa；
d、环境中有气体及煤尘等易爆物质；
e、环境中应无腐蚀性气体；

产品型号及规格；JHH本安接线盒，矿用接线盒，本安电路用电缆接线盒，JHH-4（四通）矿用接线盒，JHH-3接线盒，JHH-2二通本安型接线盒，矿用电缆接线盒，60V矿用本安电路用接线盒，1A本安型接线盒，JHH接线盒。

    JHH-2矿用本安电路用接线盒

JHH-2矿用本安电路用接线盒适用于煤矿井下、地面的环境。用来连接传输本安信号的电缆。以延续电信号的传输，或使某一方向的信号通过电缆传输到另外一至三个地方。具有体积小、重量轻、安装方便等特点。外壳材料采用阻燃ABS工程塑料，电缆引出装置采用橡胶压紧式密封，具有阻燃、防静电、密封性能好等特点。
        主要技术指标:
        1、防爆型式：矿用本质安全型；防爆标志：ExibI
    2、正常工作环境条件：环境温度：（0～40）℃
    相对湿度：≤98%(25℃)
    大气压力：（80～116）kPa
    煤矿井下混合物的环境
    3、接点容量：30V/1A
    4、接触电阻：≤0.01Ω
    5、允许电缆直径：Φ12mm；Φ13.5mm
    6、接线芯数：4线
    7、通 路 数：3个
    8、外形尺寸：200×140×44（mm）
    9、质 量：500g

JHH-2型矿用本质安全电路用接线盒：（1）本产品由4组相互并联的接线端子组成。每组3对线，共12对。（2）本产品只能用于工作电压60伏直流以下，工作电压3A的本安电路上使用。
（3）本产品的密封圈，平垫圈的内径、可按使用电缆线径，在安装时随意选用。（4）安装时必须拧紧进线螺母，紧固螺钉、保证密封可靠。

名称：本安型电路接线盒 JHH-6本安电路用接线盒

技术参数：?工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω

适用范围：?适用煤矿井下瓦斯和煤尘环境，作为电气设备之间，连接本质安全型电路的电缆接线、分线之用

接线用途：?该产品只能适用于本安电路连接

订货须知：?订货时需说明订货数量、规格及配接电缆型号

    防爆型式：矿用本质安全型。

    防爆标志：ExibⅠ。

二、使用环境

a、环境温度-10℃-+40℃；

b、相对温度：≤95%（+25℃时）；

c、大气压力：86-106KPa；

d、环境中有气体及煤尘等易爆物质；

e、环境中应无腐蚀性气体；

规格：?JHH-2-3-4（二通、三通、四通）JHH-10对、20、30、50、100对接线盒

名称：?矿用本安电路用电缆接线盒,本安接线盒，矿用本安接线盒，本安电器用接线盒，JHH-2本安接线盒，JHH-3本安接线盒，JHH-4本安接线盒，JHH4本安接线盒，JHH3本安接线盒，JHH2本安接线盒，JHH接线盒
