| 规格 | JHH-6 |
|---|---|
| 适用范围 | 煤矿通讯、监控系统 |
| 品牌 | 荣塑电器 |
| 型号 | 线路板 |

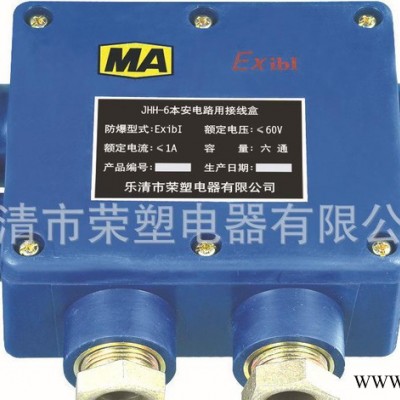

一、概述
本产品根据Q/HX003-2007标准生产。
本产品可与煤矿通讯、监控系统所使用的电缆配套，可用于煤矿井下采掘工作面，巷道洞室，上下山等有瓦斯，煤尘**危险环境，作为与本安型通讯，监控系统设备的电缆连接装置。
二、型号含义
防爆型式：矿用本质安全型。
防爆标志：ExibⅠ。
三、使用环境
a、环境温度-10℃-+40℃；
b、相对温度：≤95%（+25℃时）；
c、大气压力：86-106KPa；
d、环境中有**性气体及煤尘等易爆物质；
e、环境中应无腐蚀性气体；
四、技术要求
额定电压 60V
额定电流 3A
接触电阻小于0.01欧姆
绝缘电阻大于500兆欧
表面绝缘电阻小于1×109Ω
五、使用说明
（1）本产品由4组相互并联的接线端子组成。
（2）本产品只能用于工作电压60伏直流以下，工作电压3A的本安电路上使用。
（3）本产品的密封圈，平垫圈的内径、可按使用电缆线径，在安装时随意选用。
（4）安装时必须拧紧进线螺母，紧固螺钉、保证密封可靠。
六、使用须知
（1）本产品可用于60伏以下的本安型通讯，监控设备中，未经防爆审查机关确认，不能同时接通二路本安电源。
（2）本连接器可用于符合上述条件的所有矿井区域中、包括采掘工作面。
警告：应在断电的情况下进行联接器的接线操作。
接线完成后应注意盖与座的密封。
一、概述
本产品根据Q/HX003-2007标准生产。
本产品可与煤矿通讯、监控系统所使用的电缆配套，可用于煤矿井下采掘工作面，巷道洞室，上下山等有瓦斯，煤尘**危险环境，作为与本安型通讯，监控系统设备的电缆连接装置。
二、型号含义
防爆型式：矿用本质安全型。
防爆标志：ExibⅠ。
三、使用环境
a、环境温度-10℃-+40℃；
b、相对温度：≤95%（+25℃时）；
c、大气压力：86-106KPa；
d、环境中有**性气体及煤尘等易爆物质；
e、环境中应无腐蚀性气体；
四、技术要求
额定电压 60V
额定电流 3A
接触电阻小于0.01欧姆
绝缘电阻大于500兆欧
表面绝缘电阻小于1×109Ω
五、使用说明
（1）本产品由4组相互并联的接线端子组成。
（2）本产品只能用于工作电压60伏直流以下，工作电压3A的本安电路上使用。
（3）本产品的密封圈，平垫圈的内径、可按使用电缆线径，在安装时随意选用。
（4）安装时必须拧紧进线螺母，紧固螺钉、保证密封可靠。
六、使用须知
（1）本产品可用于60伏以下的本安型通讯，监控设备中，未经防爆审查机关确认，不能同时接通二路本安电源。
（2）本连接器可用于符合上述条件的所有矿井区域中、包括采掘工作面。
警告：应在断电的情况下进行联接器的接线操作。
接线完成后应注意盖与座的密封。
