JHH3本安电路分线盒

1.概述

JHH3本安电路分线盒（以下简称分线盒）是一种和煤矿井下各种机电设备及监控、通讯等系统的本安电路中，配套使用的专用分线盒。该分线盒有3个出线口。该分线盒防爆性能良好，非常适宜在含有瓦斯或煤尘**危险的煤矿井下及其他危险场所中使用。

2.工作原理

   JHH3本安电路分线盒是一个不含任何贮能元件的无源器件。正常运行时，所产生的火花、电弧和危险温度均不点燃甲烷空气混合物，符合GB3836.4-2000中本安设备的规定。该分线盒是一个长方形壳体，连接电缆通过航空插件接进入壳体内部，实现合理对接。达到防爆要求。

3.型号命名与分类

3.1型号命名

               J HH   3

    出口数量

    矿用本安型接、分线盒

    矿用电缆光缆组件及连接器件

3.2分类：

分线盒符合GB 3836.4-2000中规定的简单设备，其防爆型式为矿用本质安全型，防爆标志为“ExibⅠ”。

4.技术要求

4.1一般要求

分线盒应符合Q/WPF02-2011标准的规定，并按照规定的程序批准的图样和技术文件制造。

4.2环境条件：

4.2.1分线盒应在下列环境条件下工作：

环境温度：(-20~40)℃

湿度：≤95%

环境大气压：86kPa~110kPa

有振动、冲击、淋水及有煤尘与瓦斯**性气体混合物的煤矿井下。

4.2.2贮存温度：－40℃~＋60℃

4.3主要技术参数

4.3.1接触电阻：常态下不大于0.01Ω，振动与冲击试验后不大于0.05Ω。

4.3.2接点容量：60V/3A DC。

4.3.3外形尺寸：100×70×50 mm

4.3.4重量：≤0.3kg

5.  使用方法

用户在得到分线盒后，应立即检查是否有因运输的原因而引起的部件损坏。然后关闭电源，按照说明书的要求，安装到规定的地方。送电之前先检查连线是否有误，请注意：在输入直流电时不要把正负极性接错！通电检查连接是否可靠，测试配接设备通电后其应具备的性能是否正常，说明连接是否成功。

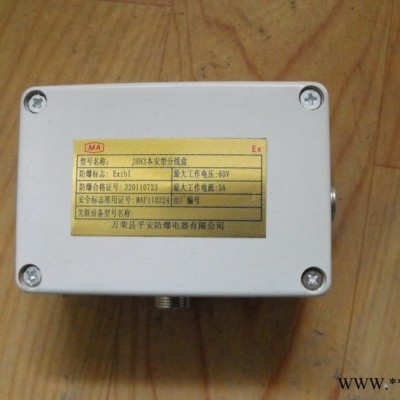

接线盒示意图：

6.故障原因及排除方法

7.随机文件

分线盒             1只

产品合格证         1份

使用说明书         1份

防爆合格证         1份

安全标志准用证     1份

8.售后服务

凡本公司售出的产品，在三个月内，是正常使用中损坏的，公司实行三包，负责免费更换。三个月过后，只收取适当的成本费。
