| 品牌 | 金玖电气 |
|---|---|
| 型号 | JHH50-6 |

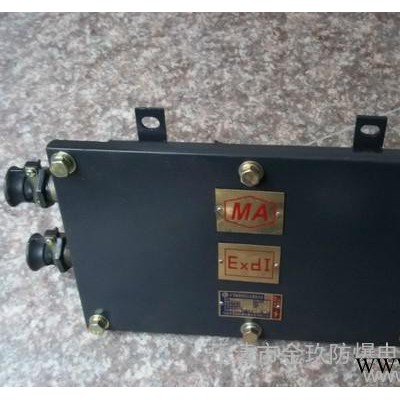

JHH-30-8防爆通讯接线盒
产品简介：
矿用通讯系统配套设备。
井下防爆电话机经防爆分线盒接入程控用户电话交换机。
防爆分线盒是煤矿井下含有瓦斯、粉尘等危险场所中做通信电缆的接线、分线用的电气装置。具有防爆、防尘、防潮等性能。本系列分线盒采用压接方式接线，并且在进出线处都设有压紧装置，使进出电缆不易脱落。本系列分线盒的各项指标符合GB-3836**标准。
JHH-30-8防爆通讯接线盒主要技术参数：
1. 盒体采用HT250铸铁铸造而成。
2. 采用压紧螺母式或压盘引入装置。
JHH-30-8防爆通讯接线盒适合范围
1、**性气体混合物危险场所：1区、2区。
2、**性气体混合物ⅡA、ⅡB、ⅡC。
3、温度组别：T1～T6。
金玖防爆电气JHH-30-8防爆通讯接线盒 产品特点
1、铸铁合金外壳，表面喷塑。
2、进线口的方向及规格可由用户自由选配。
3、钢管或电缆布线均可。
JHH-10对矿用通讯电缆接线箱
JHH-20对矿用隔爆型通讯电缆接线箱
JHH-30对矿用隔爆型电路电缆接线箱
JHH-50对矿用隔爆型电路电缆接线箱
JHH-100对矿用隔爆型电路电缆接线箱
JHH-200对矿用隔爆型电路电缆接线箱
相关产品关键词：矿用隔爆型接线盒，JHH10-6,JHH20-6,JHH30-6,JHH50-6,JHH100-6,JHH200-6，JHHG，JHH10-6(B)
JHH10-6，JHH20-6，JHH30-6本安接线盒矿用隔爆电缆接线盒 。、主要用途及适用范围
JHH矿用本安型通信用接线盒属于矿用本质安全型固定式电话电缆多通接线盒。本接线盒具有良好的防尘、防潮性能，结构紧凑，体积小，重量轻，接线牢靠，不易拔脱电缆等特点。防爆标志：ExibI。
本接线盒可在有甲烷煤尘**危险的矿井中适于使用安全型电气设备的各种地点上作为矿井通讯电缆多通接线和分线之用。
品种、规格
JHH矿用本安型通信用接线盒包括8个品种：即-1T型（1对）、-2T型（2对）、-5T型（5对）、-10T型（10对）、
使用环境：
环境温度：-20℃～+40℃
相对湿度：≤ 95％（+25℃）
大气压力：80～110Kpa
有振动、冲击、淋水及有煤尘与瓦斯等**性气体混合物的环境中工作。
适用电缆：矿用聚氯乙稀绝缘护套电话电缆和矿用聚氯乙稀绝缘护套电话软线。
结构特征
本接线盒共分三部分：盒体、进出线压紧装置、接线端子排。大容量机壳采用**钢板焊接而成；小容量机壳采用ABS防静电耐助燃塑料注塑而成。进线压紧装置适于煤矿使用，电缆不易拨脱，接线牢靠。
主要技术参数
本安接点容量≤ 60VA详细说明
适用范围及用途
JHH系列矿用隔爆型通讯电缆分线箱（以下简称分线箱），具有体积小，电缆进出口合理，覆盖率宽等特点。各分线箱均有4-10个进出线喇叭口，适合于HUYV型系列矿用信号电缆在（非采掘工作面）含有**性气体（甲烷）混合物的煤矿井下，供通讯、信号、的分接线之用。
主要特征
1、安装架采用铰链结构，通过螺钉安装在壳体内，接线灵活、方便、可靠；
2、接线座体采用塑料，绝缘性好，强度高，接线柱与绝缘座的连接牢固可靠，绝无松动；
2、规格：十对、二十对、三十对、四十对、五十对；（接线柱数）。
主要技术参数
额定电压(V)额定电流(A)交流电源额定频率Hz工作制
AC 12、24
DC 12、24、36、48、60 0.1~1.0 50
