| 材料 | 金属 |
|---|---|
| 防护等级 | IP67 |
| 类型 | 低差压力变送器 |
| 灵敏度 | 高 |
| 输出信号 | 模拟型 |
| 线性度 | 89%F.S. |
| 种类 | 压力 |
| 迟滞 | 0.012%F.S. |
| 品牌 | 恒远 |

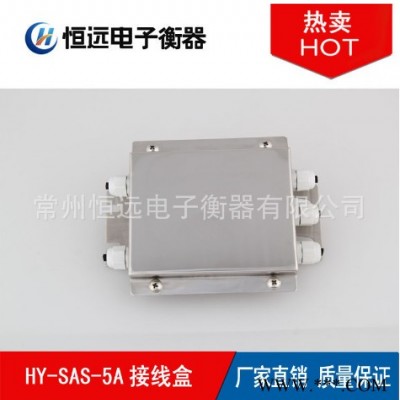

| 型号 | HY-SAS-5A |
诚信经营**，大量现货，欲速从购！
联系方式：
手机号：18112301551
QQ/邮箱：3481226316@qq.com
电话：0519-85523130-8003
传真：0519-88999060
地址：常州市新北区薛治路106号
产品信息
壳体采用奥氏体SUS304不锈钢材料
5ppm高精度低温漂军工级电阻
采用航空级高精度电位器
高防护等级防水接头，防护等级IP67
3M高标准不干胶标识
采用欧式60度倾斜接线柱，方便用户的接线与调试
采用铝合金外壳，抗干扰性好，专用防水密封接头，盖板有防水橡胶垫圈，防水防尘；装配、调试简单方便，可靠性高；同时灵敏度匹配调节方式，各路输出可平衡调节，防止感应雷和浪涌信号对传感器的破坏。
接线盒的选用及接线方法
1、接线盒使用概述
由于传感器在出厂时，传感器的一致性不一定很理想，再加上现场使用中的环境因素及安装手段的限制，给多个传感器并联组秤带来不平衡问题。为解决以上问题，须选用接线盒来调节传感器系数与传感器输出阻抗之比(mV／V／Ω)接近一致，从而保证整个秤体的平衡。调整机械台面水平，对于有四个以上的传感器，由于各方面的原因，机械台面和基础都或多或少有些变形，使用时间越长，变形越严重，造成传感器受力不一致，只靠电位器的补偿是补偿不过来的，因此应先调整传感器的高度，在差值(20-40)kg范围内，再用电位器补偿调到基本一致，这是一个反复的过程，由于机械台面的变形，调一个角可能影响两个角，甚至三个角，只有反复试验。
2、接线盒型号及命名
接线盒一般可分为：JB一4／6／8等系列。
JB-4：五孔接线盒四线，适用于4只传感器组合使用的电子衡器或系统；
JB-6：七孔接线盒六线，适用于6只传感器组合使用的或系统；
JB-8：九孔接线盒八线，适用于8只传感器组合使用的电子衡器或系统；
对于超过10只传感器的电子衡器或系统，可通过多只接线盒的组合来实现联接。
例如：VKK1-4，VKK1R-4，VKK2-6接线盒特点：
·VKK1-4用于四个传感器的并联，VKK2-6用于六个传感器的并联
·集成的电阻网用于四角调整
·独特的屏蔽方法完成保护
·可扩展到多于六只传感器的场合（只有VKK2-6适用）
·保护等级IP65
·不锈钢机壳
3、接线盒技术概况
1)不锈钢或铝合金外壳，专用密封接头，耐用、密封性好。
2)采用高精度、低漂移电阻和电位器，保证系统工作的精度和稳定性。
3)传感器连线和信号电缆连线配用专用接线端子，保证连接可靠。
4)各接线柱旁预留有可焊接线的焊孔，实现焊接接线和插入接线两用，可自主选择。
5)接线焊接点旁注有代码标识，方便用户接线。
4、接线盒安装调试
1) 接线盒安装
将接线盒固定在秤体的合适位置。打开接线盒上盖。
将传感器电缆线和信号电缆从接线盒相应的接口穿入，按图示接线图将所有电缆连接好，完成后将所有的螺母拧紧。不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。
将所有电缆线的外屏蔽接到接线盒的接地柱上。
2) 接线盒调试
根据传感器的输出信号大小，参照下图所给的接线图，调整相应的电位器．
(注意：电位器不要调过头)调试好后应将接线盒上盖盖上，并用螺丝拧紧。）
