| 规格 | 型号（出力-速度-行程）,GJ40-05-100-Z-S-40-1-N-3,GJ40-10-100-Z-S-40-1-N-3,GJ40-05-200-Z-S-40-2-N-3,GJ40-10-200-Z-S-40-2-N-3,GJ40-05-300-Z-S-40-2-N-3,GJ40-10-300-Z-S-40-3-N-3,GJ40-05-400-Z-S-40-1-N-3,GJ40-10-400-Z-S-40-4-N-3,GJ40-05-500-Z-S-40-1.5-N-3,GJ40-10-500-Z-S-40-5-N-3 |
|---|---|
| 种类 | 伺服气缸 |
| 品牌 | 上海光剑 |
| 型号 | GJ40-05（10） |
| 加工定制 | 是 |

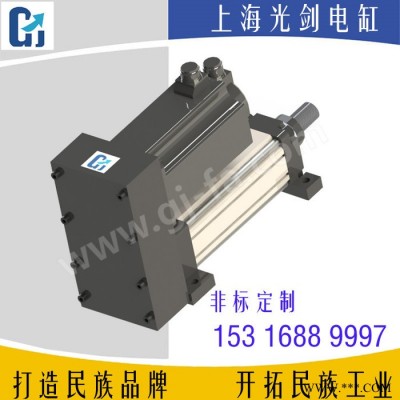

上海光剑电缸-伺服电缸厂家
注：以下的规格参数，尺寸表，相关下载都是通用的某一型号。详细型号可进官网 www.gj-fa.com（复制到浏览器中打开）销售热线021-60445501，60445502,60445503
规格参数
| 电缸品牌： | 上海光剑 | 丝杆品牌： | 台湾PMI | 轴承品牌： | 日本NSK |
| 系列规格： | GJ40 | 丝杆导程(mm)： | 5 | 防转功能： | 有(内部) |
| 额定负载(KN)： | 13.55 | 电机功率(KW)： | 4 | 限位开关： | 2个 |
| 额定速度(mm/s): | 250 | 电机转速(RPM): | 3000 | 安装方式： | 侧面 |
| 行程(mm): | 100 | 减速比： | 1:1 | 交期： | 20日 |
注： 1.防转功能：防止伸出的活塞杆转动；
2.限位开关：标配2个。
3.前法兰安装比较适合垂直安装的在设备上。
伺服电动缸是将电机的旋转运动通过滚珠丝杆转换为直线运动。利用伺服电机的闭环控制特性，可以很轻松地 实现对推力、速度和位置的精密控制；利用现代运动控制技术、数控技术及总线（网络）技术，实现程序化、 总线（网络）化控制。由于其控制、使用的方便性，将实现气缸和液压缸传动所不能实现的精密运动控制。
——伺服电动缸特性
闭环伺服控制，控制精度达到0.01mm； 精密控制推力，增加压力传感器，控制精 度可达1%；易于PLC等控制系统连接，实现高精密运动控制。
——伺服电动缸特点及安装方式
省能源，干净无污染；低噪音、低摩擦、低 速以及平稳性良好，优异的控制性和稳定性 ；安装使用方便，低维护成本，对维护人员 没有太高的技术要求；采用先进的模块化设 计方法，供货期短，结构紧凑、外形尺寸较 小；高响应、高性能、可靠性高、低惯量设 计，重复定位精度高；工作寿命长，可频繁 启停；环境适应性好（低温、高温、海上、 防水、防爆等各种环境）。
——伺服电动缸从外形结构上分为两种：直线式和折返式
直线式电动缸是将伺服电机和电动缸的传动丝杆通过特殊联轴器相连接，是伺服电机的编码器直接反馈电动缸 的活塞杆位移量，减少了中间环节的惯量和间隙，提高了控制性和控制精度。伺服电机与电动缸整体相连，安 装容易、设定简单。
折返式电动缸的电机与缸体部分平行安装，通过同步带及同步带轮与电动缸的传动丝杆相连接。除具有直线式 电动缸的优点外、由于总长度变短，更适用于安装空间比较小的场合。同时折返式电动缸选用的同步带，具有 强度高、间隙小、寿命长等特点，使整个电动缸具有较高的控制性和控制精度。
——伺服电动缸有点及安装方式
可提供非常灵活的安装配置，全系列的安装组件可根据客户的不同 需求选择配备。
——伺服电动缸相关配件
电动缸集成了伺服电机、伺服驱动器、高精度滚珠丝杆、模块化设计等技术， 使得整个电动缸结构紧凑、外形美观。电动缸的主要零部件均采用国内外**产品，性能稳定、故障率低、可 靠性高。
——伺服电动缸生产流程
我们对整个流程严格把关，从部分标准件的采购到大部分非标件的加工，我们 都有严格的筛选和检验标准，对于不符合检验标准的配件我们坚决要求返工直至符合要求为止，产品出库前， 也会进行参数测试并做记录。
——伺服电动缸应用范围
广泛应用于模拟仿真平台、动感平台、六自由度平台、机械类升降平台、造波 机、汽车压机、钢铁行业、机械自动化生产线、食品、纺织、医药、包装、化工行业等领域。
