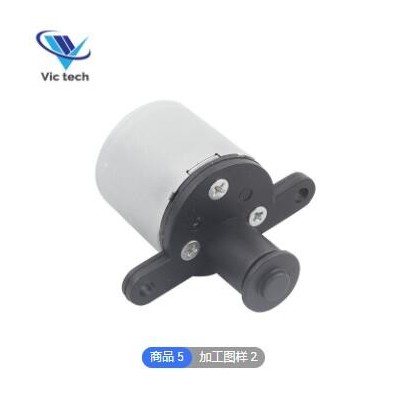

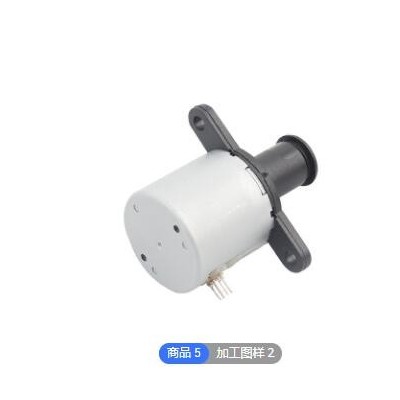

本产品主要用于打印机，阀门，流体控制，位置控制等领域 ，此电机具有体积小，精度高，力度大等特点。
步进电机内置减速箱，实现1:10的减速比，提高力矩，最后使用带止转结构的输出顶杆，从而可以实现顶杆无转动前后移动的功能。推力一般
在10公斤以上。
同时外面接线部分可以根据客户要求使用各种类型和长度连接线,或者FPC FFC等.
安装板形状和出线角度等均可以根据客户需要调整!
我们团队具备10年以上的步进电机设计,开发和生产经验,所以可以根据客户的特殊需要实现产品开发和辅助设计!
客户的需要就是我们的努力方向,请随时联系!
由于电压 电阻 电机厚度,驱动方式等各不相同,所以此类电机的最终性能不尽相同,下面参数为基本特征参数。
| MOTOR: | ACTUATOR: | |||||
| 1. coil type: bipolar | 1. Stroke:5 mm. | |||||
| 2. drive method:2-2 phase | 2. Spindle:3.5 mm diameter pith 1.0，made by rooling. | |||||
| 3. resistance: 5Ω±7%/phase | 3. Push force:Minimum 70N 2.6VDC 350 Hz. | |||||
| 4. inductance:3mH±20% (ref) | Minimum 70N 3.2VDC 600Hz | |||||
| 5. step angle:7.5 ° | 4. Backlash:Maximum 0.01664 mm (8 Step) | |||||
| 6. drive voltage:2.2~3.4 VDC | 5. Withstand pressure at spindle:Minimum 150 N | |||||
| 7. detent torque: 60g.cm (ref) | 6. Withstand drag at spindle:Minimum 40 N | |||||
| 8. starting frequence: | Withstand pressure at the ctuator:Minimum 300N | |||||
| 750 pps 2.6VDC 800 pps 3.0VDC | 8. Spindle hardness:Maximum rated 0.2 mm. after test. | |||||
| 9. running frequence: | 9. Stroke/step:0.002mm/step (0.00208) | |||||
| 800 pps 2.6VDC 850 pps 3.0VDC | ||||||
| 10. gear ratio:1:10 | ||||||
出线方式1：连接线
