| 测量范围 | Ф3-300mm |
|---|---|
| 适用范围 | 内径表、内径千分尺等校准 |
| 规格 | Ф31~50 |
| 测量精度 | 0.001μm |
| 电源电压 | 无 |
| 工作环境 | 无 |
| 工作压力 | 无 |
| 环境温度范围 | 无 |
| 外形尺寸 | 我i |
| 显示方式 | 无 |
| 执行质量标准 | 行标 |
| 结构型式 | 无 |
| 品牌 | 长度 |
| 型号 | QSN |
| 加工定制 | 是 |
产品简介：

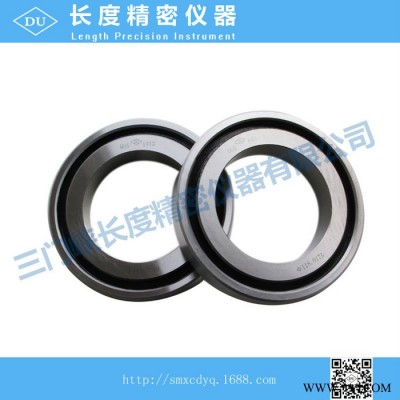

校对环规用于气动、电动量仪、军工、航天、汽车**工业计量室的内径表、内径千分尺或相应精度的气动塞规及电子塞规的校准，检验条件为20℃ ±1℃检验前必须等温 8 小时以上，是机械制造业中内孔尺寸传递的校对环规。
买环规**选择三门峡长度精密量仪有限公司
**】《校对环规》机械行业标准模范单位；
【品质】 行业品质标榜，执行的企业标准高于机械行业标准；
【检测水平】 公司计量室行业**优势，具有**级计量检验水平；
【规模】 中国**大的校对环规制造基地；拥有中国庞大的半成品库存；
【供货】 常用等级规格，环规Φ5-Φ150现货供应。
普通环规（Ordinary ring gauges）
【技术参数】
极限偏差和形状公差Limit deviation and form error
公称直径（mm） | 制造偏差（μm） | 圆度（μm） | 素线平行度（μm） |
Φ5-Φ10 | ±1.0 | 0.5 | 1.0 |
Φ10-Φ30 | ±1.5 | ||
Φ10-Φ80 | ±2.0
| 0.8 |
|
Φ80-Φ120 | 1.0 | 2.0 | |
Φ120-Φ180 | ±2.5 |
外形尺寸Overall dimensions
D | Do | T |
4-5 | 26 | 10 |
5-8 | 12 | |
8-10 | 34 | 15 |
10-14 | ||
14-20 | 42 | |
20-26 | 50 | |
26-32 | 58 | 20 |
32-38 | 66 | |
38-44 | 74 | 25 |
44-50 | 84 | |
50-65 | 104 | |
65-80 | 124 | |
80-95 | 144 | 30 |
95-110 | 164 | |
110-135 | 192 | 34 |
135-155 | 206 | |
155-175 | 248 | 36 |
175-200 | 258 |
塞规（Plug gauge）
合金环规（Tungsten carbide ring gauges）
外径标准件（OD master piece）
规格（spec）
规格（spec） | 厚度（Thickness） |
Φ5-Φ10 | 15 |
>Φ10-Φ20 | |
>Φ20-Φ30 | |
>Φ30-Φ110 | 20 |
外径校对柱（OD master）
规格（spec）
公称直径（mm） | 制造偏差（μm） | 圆度（μm） | 素线平行度（μm） |
>4-6 | ±1.0 | 0.5 | 1.0 |
>6-10 | |||
>10-18 | ±2.0
| ||
>18-30 | |||
>30-50 | ±2.5 | ||
>50-80 | |||
>80-120 | 0.8 | 1.5 |
高度标准件（Hight masters）
规格（spec）
公称直径（mm） | 外形尺寸（mm） | 平行度（μm） | 制造偏差（μm） |
>4-10 | Hx9x30 | 1.0 | ±1.0 |
>10-50 | Hx9x35 | 1.0 | ±1.0 |
>50-100 | Hx9x35 | 1.5 | ±1.5 |
>100-150 | Hx9x35 | 1.5 | ±2.0 |
