| 产地 | 东莞 |
|---|---|
| 冲击能量 | 咨询客服 |
| 控制方式 | 全自动 |
| 类型 | 冷热冲击试验机 |
| 外形尺寸 | 1570*1220*1800mm |
| 执行标准 | 国标 |
| 品牌 | 力雄仪器 |
| 型号 | LX-LR-50L |
| 加工定制 | 否 |
| 打样周期 | 咨询客服 |
| 冲击速度 | 咨询客服 |

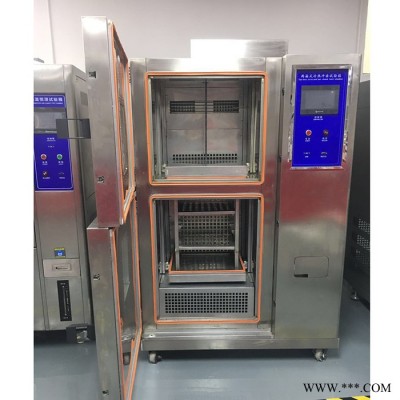

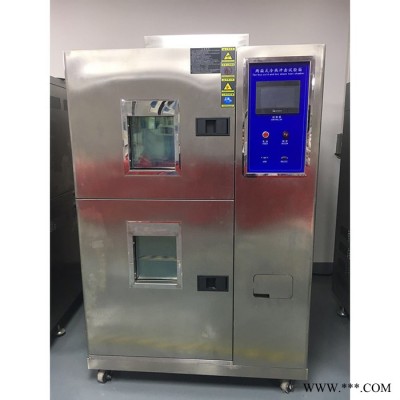

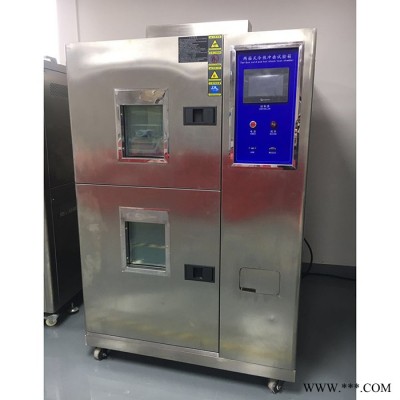

两箱移动式冷热冲击箱（LX-LR-50L)产品说明
产品用途：（采用风冷式）
高低冲击现货测试用于检测材料在各种环境下性能的设备及试验各种材料瞬间耐热耐寒。耐干、耐湿性能。适合于科研机构，塑胶制品、电子产品、包装材料、车载摄像头、化妆品、电子、电器、手机、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。
性能特点：
1.内胆采用304不锈钢材质、持久耐用，外胆采用不锈钢；
2.独特百叶片送风、涡轮循环设计， 温湿度分布均匀性佳；
3.具有自动防霜装置的真空双重玻璃， 可清晰观察试验箱内的试品；
4.长轴马达后面平行安装，防止因长期连续运转面导致的马达主轴扁心；
5.零部件的配套与组装匹配性好， 主要功能元器件均采用具有国际先进水平的原装进口件， 提高了产品的安全性、稳定性和可靠性， 能保证用户长时间、 高频率的使用要求；
6.具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为稳定；
7.雾化不锈钢表面，如经常顺着纹路擦拭，可使机器长时间保持崭新的外观；
8.人机对话式触摸屏输入系统， 操作简单易学， 功能强大，支持USB数据存储；
9.可设定程序 100 组， 1000 段， 循环次数可达 999 次， 每段时间可设定 99 小时 59 分；
10.产品外形美观、结构合理、工艺先进、选材考究，具有简单便利的操作性能和可靠的设备性能。
11.设备分为高温箱,低温箱两部分,采独特之断热结构及蓄热蓄冷效果，试验时待测物通过吊篮在冷热箱中上下移动，以达到冷热冲击测试目的。
12.具96个试验规范独立设定,冲击时间999小时59分钟, 循环周期1~999次可设定, 可实现制冷机自动运转，大程度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行；
13.箱体左侧具一直径50mm之测试孔，可供外加电源负载配线测试部件。
14.可独立设定高温、低温及冷热冲击三种不同条件之功能，并于执行冷热冲击条件时,可选择冷冲、热冲进行冲击之功能，具备高低温试验机的功能。
15.具备全自动，高精密系统回路、任一机件动作，完全有P.L.C锁定处理，全部采用P.I.D自动演算控制,温度控制精度高。
16.先进科学的空气流通循环设计，使室内温度均匀，避免任何死角;完备的安全保护装置，避免了任何可能发生安全隐患，保证设备的长期可靠性。
17.可设定循环次数及除霜次数自动（手动） 除霜。
18.冷热冲击温度恢复时间为5分钟内完成。
19.运转中状态显示及曲线显示,发生异常状况时,萤幕上即刻自动显示故障点及原因和提供排除故障的方法,并于发现输入电力不稳定时,具有紧急停机装置。
技术参数：
| 尺寸规格 | 内箱尺寸 | 330*380*400mm（深宽高）测试吊蓝尺寸 | |||
| 外箱尺寸 | 1570*1220*1800mm（深宽高） | ||||
| 主要参数 | 冲击范围 | -40~+150℃ | |||
| 湿度范围 | 0% | ||||
| 低温冲击时间 | +150℃/-40min（3~5秒，2min可恒定） | ||||
| 高温降温时间 | -40~150℃（3~5秒，2min可恒定） | ||||
| 温度波动度 | ±1℃ | ||||
| 温度均匀度 | ±1℃ | ||||
| 核心配置 | 压缩机 | 法国泰康 | 制冷剂 | 霍尼韦尔（美国）-R404A | |
| 内箱材质 | SUS304不锈钢 | 外形材质 | 加厚不锈钢SUS304 | ||
| 控制器 | 台湾威纶通 | 油分离器 | 美国艾默生A-W | ||
| 场所要求 | 安装环境 | 温度+5~+30℃之间，湿度35%~70%R.H | |||
| 尺寸要求 | 建议周围50cm内不能存放杂物，便于空气流通、日常维护方便。 | ||||
| 使用水质 | / | ||||
| 电源 | AC 380V/50Hz，约12KW，三相50A【 电压范围：不超过±10%】 | ||||
| 工作模式 | 设备分为高温箱,低温箱两部分,采独特之断热结构及蓄热蓄冷效果，试验时待测物通过吊篮在冷热箱中上下移动，以达到冷热冲击测试目的。 | ||||
基本结构：
| 满足标准： | |
| GB 10592-89 高、 低温试验箱技术条件 GB/T10589-1989 低温试验箱技术条件 GB/T 2423.2-2001 高温 GB/T 2423.1-2001 低温 GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法 Bb GJB150.4-1986 低温试验 GJB150.3-1986 高温试验 | |
| JIS C60068-2-2-1995 试验 B:干热 JIS C60068-2-1-1995 试验 A:低 JIS C60068-2-1-1995 试验 A:低温 | JESD22-A103-C-2004 高温储存试验 JESD22-A119-2004 低温储存试验 JESD22-A119-2004 低温储存试验 |
| MIL-STD-810F-501.4 高温 MIL-STD883C 方法 1004.2 MIL-STD810 方法 507.2 程序 3 MIL-STD-810F-502.4 低温
| IEC68-2-01_试验方法 A_冷 IEC68-2-02_试验方法 B_干热 IEC68-2-01_试验方法A_冷 IEC68-2-02_试验方法B_干热 |
| 1 | 线路控制部分 | 根据用户设定温度，自动调整升温或降温动作，电路核心部分； |
| 2 | 用户控制中心 | 可存储200天测试数据，支持U盘存储； |
| 3 | 观察窗 | 照明灯、 窗框/门框防凝露电热装置； |
| 4 | 循坏系统 | 循坏风机，采用涡轮、百叶送风循环模式、温度更均匀； |
| 5 | 冷凝器 | 冷凝器，采用加厚制冷通道，节能、噪音低； |
| 6 | 制冷系统 | 进口法国泰康压缩机、搭配法国配套制冷配件； |
| 7 | 制冷部件 | 冷凝器、干燥过滤器制冷部件； |
| 8 | 负载孔（测试孔） | φ50mm测试孔一个，负载时【标配负载硅胶套】； |
| 9 | 保温结构 | 保温棉及玻璃纤维； |
| 10 | 仪器总开关 | 具有漏电保护、过压保护、功率过高保护、过流保护； |
控制系统：
| 控制器 | 7寸LCD彩色触摸屏，中英文操作界面，屏幕背光亮度可调； |
| 控制方式 | 定值运行、程式运行，实时显示曲线图； |
| 程式容量 | 99组，99段/组，可记录时间为180天； |
| 分辨率 | 温度0.01℃、湿度0.1%R.H； |
| 曲线保存功能 | 通过USB、Rj-232接口实现数据存储，可用U盘保存或连接电脑打印报告； |
| 附属功能 | 1. 自诊断功能； 故障报警及原因、 处理提示功能； 2. 上下限温度保护功能； 断电保护功能； 3. 日历定时功能(自动启动及自动停止运行)； |
高温和湿度结构：
| 高温结构 | 加热器 | 1、 镍铬合金电热丝式加热器； 2、 PID自动演算、提前抑制发热功率、通过间隔周期停止加热； 3、 周期脉冲调宽，固态继电器分段控制； |
| 循环风机 | 百叶送风和涡轮风流循环 | |
| 保护功能 | 室内超温保护、漏电保护、功率过大保护 | |
| 湿度结构 | 加湿管 | 1、 钛合金加温管、功率为3KW 2、水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗； 3、周期脉冲调宽，固态继电器分段控制； |
|
| 蒸发器 | 湿度过高、蒸发器起到除湿作用； |
|
| 保护装置 | 超温保护、缺水保护、漏电保护、功率过大、干烧保护（均采用不锈钢浮球开关） |
降温系统结构：
| 压缩机 | 采用高效率法国泰康压缩机、制冷效果快、噪音低； |
| 制冷剂 | 美国霍尼韦尔Honeywell R404A/R23环保低碳冷媒； |
| 油分离器 | 改善冷凝器和蒸发器中的传热效果； |
| 干燥过滤器 | 干燥剂、金属网过滤空气中的杂质； |
| 冷凝器 | 风冷式： 翅片管式换热器； |
| 蒸发器 | 翅片管式换热器（ 兼做除湿器）； |
| 节流装置 | 膨胀阀+毛细管； |
| 电磁阀 | 周期脉冲调宽、电磁阀分段控制 |
| 循环风机 | 加强轴心+耐高低温之旋转叶片铝合金制成， 以达强制对流。 |
| 保护功能 | 压缩机过热、 过流、 超压， 冷凝风机过热。 |
控制系统：
主控制器采用进口威纶通高精度液晶显示触摸按键温度控制器。该控制器采用液晶显示触摸屏，可显示设定参数、试验曲线、运行时间、加热器工作状态，PID参数自整定功能。控制程序的编制采用人机对话方式，仅需设定温度，就可实现制冷机自动运行功能。控制系统具备完善的检测装置能自动进行详细的故障显示。报警，配置485通讯接口及运行软件。设定精度：温度：0.1℃ 时间：Is用户程序容量：10×99段。运行方式：程序运行，恒定运行。独立超温保护仪表。
二箱式温度冲击曲线图:
冲击曲线图
蒸发器冷凝器图 板块图
丹佛斯压力保护图 丹佛斯干燥过滤器图 油分离器图
图片仅供参考（请以实物为准）
