| 测量范围 | 0-110kV |
|---|---|
| 测量精度 | 1.5 |
| 电源电压 | 380V |
| 类型 | 电压监测仪 |
| 名称 | 串联谐振试验装置 |
| 售后服务 | 保修一年 |
| 用途 | 电缆、高压开关、变压器等电气设备的交流耐压试验 |
| 结构型式 | 组合式 |
| 品牌 | 国电华美 |
| 型号 | HMCXZ-216KVA/216KV |
| 加工定制 | 是 |
产品价格、参数规格仅供参考，具体请联系客服
一、产品简介：
该装置主要针对10kV、35kV、110kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

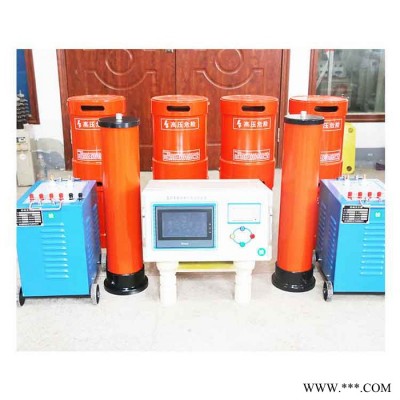

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
1、串联谐振在电力系统中应用的优点：
（1）所需电源容量大大减小。
（2）设备的重量和体积大大减少。
（3）改善输出电压的波形，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
（4）防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
（5）不会出现任何恢复过电压。
2、主要功能及其技术特点：
（1）具有过压、过流、零位启动、系统失谐（闪落）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。（2）整个装置单件重量很轻，不超过40kg，便于现场使用。
（3）装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
（4）能存储及时打印和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
（5）装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时彩色液晶大屏幕显示扫描谐振、升压、记时曲线方便使用者直观了解是否找到谐振点。
（6）采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
