| 容量 | 5KVA |
|---|---|
| 高压电压 | 50kV |
| 高压电流 | 100mA |
| 电源相数 | 单相 |
| 额定功率 | 5KW |
| 类型 | 油浸式 |
| 冷却方式 | 油浸自冷式 |
| 频率特性 | 中频 |
| 外形结构 | 立式 |
| 应用范围 | 高压试验 |
| 铁心形状 | CD型 |
| 冷却形式 | 液/油浸式 |
| 品牌 | 国电华美 |
| 型号 | HM-YD |
| 绕组形式 | 双绕组 |
| 铁心形式 | 芯式 |
产品价格、参数规格仅供参考，具体请联系客服
一、产品概述

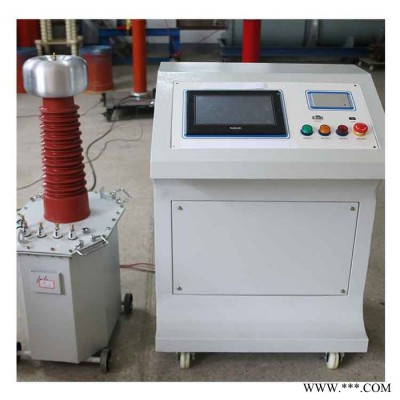

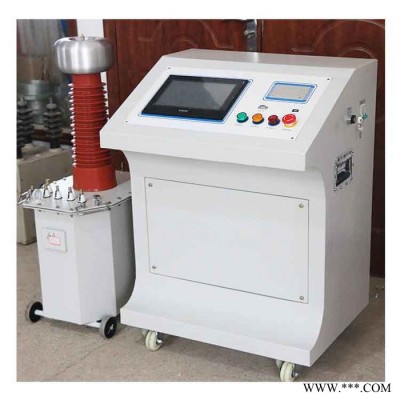

交流耐压试验装置由HM-YD(JZ)系列高压试验变压器和 HMTC系列智能操作台组成,产品规格、参数可根据客户试验要求定制，展示规格为 10kVA/100kV 智能控制交流耐压试验装置 ！
HM-YD(JZ)系列轻型高压试验变压器是在TDM(G)系列试验变压器的基础上经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、使用寿命长，结构紧凑、功能齐全、通用性强和使用方便等特点。
HMTC 系列智能操作台，配套试验变压器使用，是根据行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。
二、产品参数：
HMYDJ-10kVA/100kV 油浸式高压试验变压器参数：
容量：10kVA
电压：AC 100kV,DC 140kV低压电压：200V
测量电压：100V
高压电流：100mA
低压电流：50A
HMYDJ-10kVA 智能操作台参数：
额定容量：10kVA
低压电流：0～50A
低压电压：0～200V
高压电压：0～100kV
高压电流：0～0.1A
仪表电压：0～100V
电压测量精度： 1.0 ％FS ±3 字
电流测量精度： 1.0 ％FS ±3 字
计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)
电源电压： AC220V ±10%；50Hz±2 Hz
使用环境：环境温度 0～50 ℃ 相对湿度 ≤85%RH
三、结构特性：

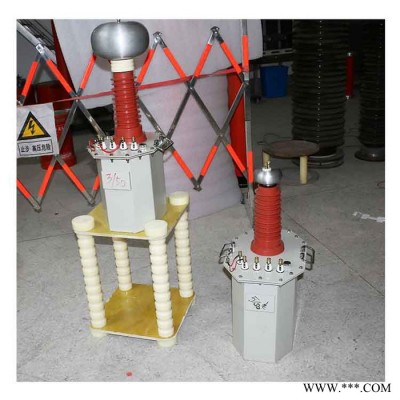

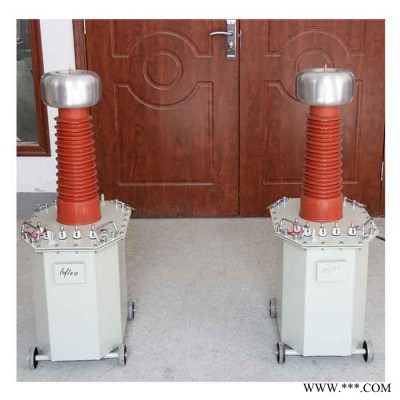

油浸式高压试验变压器特点：
● 产品规格齐全，配套性强，可单台或串级使用。
● 一机多用，灵活轻巧。
● 根据用户需要可加装高压抽头，便于高压试验所用。
● 可根据用户特殊试验要求（如长期运行）及规格进行定制。
智能操作台特点：
● 电压、电流、时间、状态信息及提示信息等数据10寸大屏液晶显示，读数清晰、直观；
● 全中文界面，操作简单明了，可适应多种应用场合；
● 触摸式操作，所有功能均可通过提前预设，提高了产品的安全性、可靠性；
● 状态提醒功能，全中文引导式操作；
● 报警功能，合闸报警，5秒钟蜂鸣报警提示；电压信号采集异常，蜂鸣报警；
● 急停功能，自动控制时，此功能可做到在任意点实现升压或降压的急停；
● 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，设备自动降压，自动回到零位；
● 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由触摸键控制，设备自动判断上/下限位，有过电压、过电流保护；
● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
