| 槽型 | 强磁选机 |
|---|---|
| 产地 | 江西 |
| 给矿粒度 | 1mm |
| 生产厂商 | 浩鑫机器 |
| 所在地区 | 江西石城 |
| 别名 | 磁选机 |
| 处理能力 | 见详情 |
| 电动机型号 | 0015 |
| 规格 | 840*550*1415 |
| 外形尺寸 | 840*550*1415 |
| 用途 | 除铁,实验室 |
| 种类 | 电磁除铁机 |
| 重量 | 795kg |
| 干湿类型 | 湿式除铁机 |
| 磁系 | 见详情 |
| 品牌 | 浩鑫 |
| 型号 | CSQ5070 |
| 加工定制 | 是 |

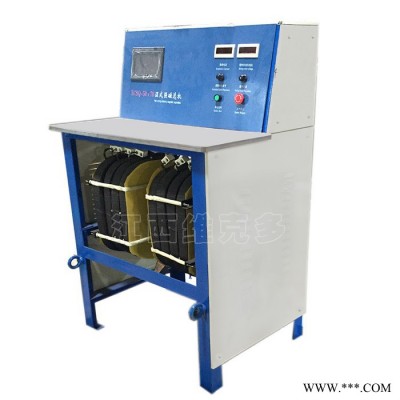

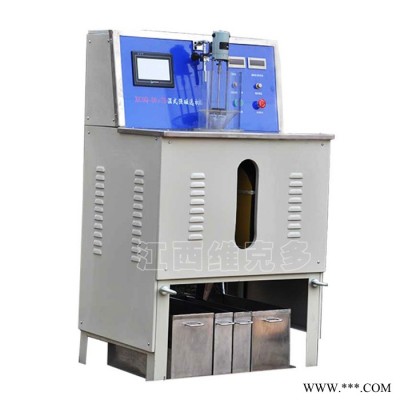

供应湿法强磁选机 XCSQ化验用强磁选机 实验室试验设备仪器
XCQS湿式强磁选机用于金属选矿实验室，矿业工程实验，中间实验厂，它利用湿式方法对细粒磁性矿石进行磁选，只需少量试样即可获得检验矿物含铁量技术指标。磁选机体积小，操作简单。该设备不宜进行带有腐蚀性液体的选矿试验。本产品由原地矿部指定企业生产，执行行业标准。
该机磁力作用面积大，处理能力大，齿板做聚磁介质，磁场强度和磁场梯度高，对低品位氧化铁矿石的实验非常有效。
本机由磁系、给矿、接矿、程序控制器、分选箱；供水系统、机架等部分组成。
3.1 磁系：
3.1.1 铁芯：由五块DT3电工纯铁组装成U字型磁路，铁芯断面尺寸130×220㎜。
3..1.2 激磁绕组：用双玻璃丝包扁铜线绕制成充磁绕圈，分八个线圈串联配置在分选区两侧，并设风机冷却绕组。
3.1.3 分选箱：由五块DT3纯铁齿板及两块铝质挡板组成，有分选间隙为1.5，2，3㎜三套分选箱，供根据需要更换使用。
3.2 给矿、冲矿及接矿装置
在分选箱上部装有搅拌桶，其有效容积为4升，在搅拌桶底部由管式给矿阀，给矿阀出口处的三通通过橡胶管分别与进水管及铜扁嘴连接，扁嘴由电动机带动作往复运动，入选矿浆从搅拌桶经给矿阀、扁嘴均匀地进入分选箱内。
中矿冲洗水和精矿冲洗水分别从电磁阀及闸阀经三通管及扁嘴进入分选箱，其水量通过闸阀调节。
分选的产品从分选箱排出，经分矿斗流入 的接矿桶内。分矿斗由同步电机和偏心连杆机构带动左右摆动，在程序控制器的控制下，电机带动分矿斗摆至某一接矿桶上部，其控制程序是：充磁——给矿——中矿冲水——断磁——精矿冲水——充磁——给矿——中矿冲水——断磁——精矿冲水反复循环，实现“尾矿”、“中矿”、“精矿”产品的选别和接取。
3.3 电气及程序控制部分
充磁电流采用单相桥式整流，用SSR调压模块调节充磁电流的大小。
程序控制器采用可编程控制器（简称PLC模块）是控制各项动作的核心部件。整个运行程序已写入PLC机中，用户在实际操作中只需根据选矿工艺要求在 的时间继电器分别改变“给矿”时间及“中矿”、“精矿”冲水时间即可。
由于线包和铁芯 性一定，该机充断磁时间已固化在PLC机中，其充断磁时间分别为10S和15S。
本机供冶金、地质、建材、化工、轻工等部门 试验单位作为分选中等至弱磁性矿物实验研究之用，亦可供有关厂矿检查、控制生产技术指标，改进工艺流程之用。
| 序号 | 项目名称 | 参数 | 单位 | 备注 | |
| 1 | 分选箱尺寸 | 50×70×220 | mm |
| |
| 2 | 磁场强度调范围 | 0～23000 | Oe |
| |
| 3 | 激磁 电源 | 输入（单相交流） | 220V，50Hz |
|
|
| 输出（直流） | 0～118V，1～25A |
|
| ||
| 4 | 线圈冷却方式 |
|
| 强迫风冷 | |
| 5 | 进料粒度 | ≤ 1 | mm |
| |
| 6 | 处理量 | 4～5 | Kg/h |
| |
| 7 | 总消耗功率 | ≤ 4 | KVA |
| |
| 8 | 外形尺寸（长×宽×高） | 840×550×1415 | mm |
| |
