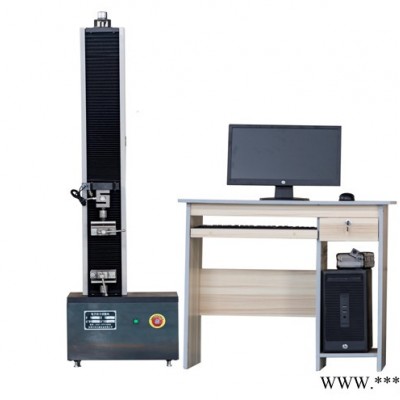

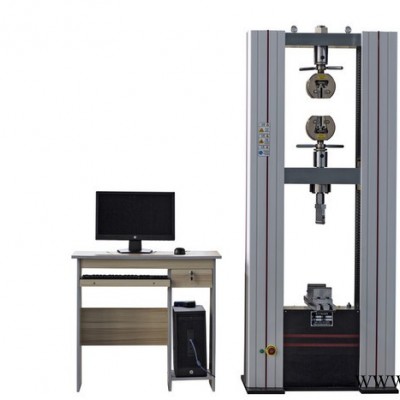

山东联测试验设备TOW-系列电子拉力试验机，弹簧试验机

主要用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。系统采用微机闭环控制，具有宽广准确的加载速度和测力范围，对载荷、位移的测量和控制有较高的精度和灵敏度。该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、手动旋转夹紧，试样不受附加力。夹持方便、可靠、不滑移。

三、产品结构与性能：

◆ 主机结构：

主机由上横梁、移动横梁与工作台通过立柱、滚珠丝杠连接成刚性落地式框架结构，国产交流伺服电机及交流伺服调速系统安装在工作台下面，交流伺服电机通过同步齿型带减速机构驱动双滚珠丝杠旋转，从而带动移动横梁做上下移动以实现对试样加载与试验。

◆ 系统组成：

由高精度传感器、高精度电子引伸计、伺服电机、专用独立控制器、专用测控软件、惠普、联想主流品牌微机组成测量运算和自动控制系统。

◆ SmartTest 中文版专用测控软件

SmartTest (电子）中文版专用测控软件具有多功能的软件包，可根据不同行业用户要求选择合适试验软件，满足各行业检测标准，具有模块化、开放化设计，不仅提供了GB、ASTM、DIN、ISO、JIS等标准常用的基本试验求解结果，用户还可以根据自己的需求设计不同的计算公式，求解出所需的结果，并且提供了可供用户自由设计格式的试验报告模板，以满足用户个性化需求风格的试验报告。用户界面支持Windows操作系统、

1. 操作界面：操作界面简洁易懂，全中文显示，即学即会式软件操作；

2. 设备管理功能：有设备参数设置、设备联机或脱机管理、控制器参数设置、PID参数在线或离线调节、传感器方向辨识、 传感器缺省校准、传感器校准、传感器检定等功能；

3.向导式方案编辑：通过编辑运行方案，可实现力控、位移控、变形控等多种控制方式组合运行，从而满足任何静态试验运行需要。可设置试验参数，如运行参数设置、试样参数设置、运行条件设置、试验结果项目管理。可进行试验运行管理，如启动试验运行、试验运行过程管理、试验状态管理及示值显示管理等；

4.支持数据上传系统：自带20多种国内常用数据上传接口，并具备拓展支持功能；

5.曲线管理与分析：

    在试验运行时，通过单图或多图曲线实时显示试验过程；

    在非试验运行状态下，通过查询方式显示单根或多根试验曲线；

    曲线坐标可预设或在线设置；

    试验数据可通过曲线遍历；

可对曲线进行平移、缩放等操作；

可在曲线上显示特征点，并可对特征点进行修改和保存；

    曲线可独立或嵌入到试验报告中打印输出

5.试验数据自动存储功能：试验数据自动存储，避免因意外停机造成试验数据丢失。

6.试验数据查询功能：可按试验时间、试验方案等条件快速查询以前完成的试验数据和

结果；

7.试验报告：

通过试验数据文件，查询与搜索管理试验数据；

通过报告模板设置定制试验报告内容和格式；

    通过编辑公式和结果项目，可以实现对绝大多数试验标准和试验方法的支持；

在加载一个或多个试验数据文件后，按报告模板生成试验报告，并可打印输出；

支持Word 及 Excel 报告模版，并可自由编辑；

产品标准技术参数：

1.     **大拉伸/压缩空间： 800mm/1150mm；

2.     横梁**大行程：1200mm

3.     **大试验力：100 kN；

4.     试验机等级：0.5；

5.     试验力测量范围：0.4%-100FS；

6.     试验力测量精度：±0.5%；

7.     试验力分辨力：满量程的1/500000（全量程只有一个分辨力，不分档）；

8.     位移测量精度：±0.5%；

9.     位移测量分辨力：0.001mm / 0.001μm；

10.  变形测量精度：±0.5%；

11.  变形测量分辨力：0.001mm；

12.  位移控制速度范围：0.001～500mm/min；

13.  位移控制速率精度：速率＜0.01 mm/min时，设定值的±1.0%以内；

 速率 ≥0.01 mm/min时，设定值的±0.2%以内；

14.  应力、应变控制速率调节范围：0.005～5％FS/S；

15.  应力、应变控制速率调节精度：速率＜0.05％FS时，为±2%设定值以内；

   速率 ≥0.05％FS时，为±0.5%设定值以内；

16.  主机尺寸：815×545×1975mm；

17.  重量：600kg；

18.  功率：1kW；

19.  电源：单相220V±10%，50Hz；

20.  环境要求：无振动、无粉尘；室温10℃~35℃；湿度≤80%；周围无振动，无腐蚀性介质，无强磁场干扰；
