| 产地 | 江苏 |
|---|---|
| 额定电流 | 5 |
| 额定电压 | 24V |
| 额定转矩 | 10 |
| 额定转速 | 1000 |
| 极数 | 2极 |
| 类型 | 交直流两用电动机 |
| 品牌 | 博宏电机 |
| 型号 | BHD2504 |
| 加工定制 | 是 |
| 质量认证 | CE |
BH-2H860

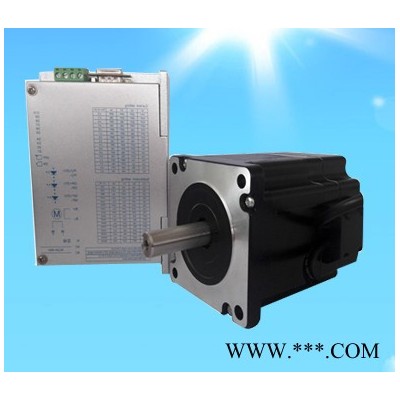

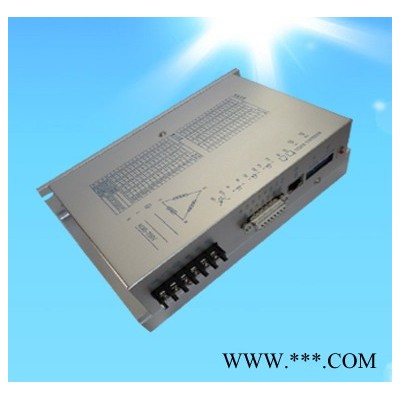

BH-2H860是基于DSP控制的两相混合式步进电机控制器，是新一代数字控制步进电机驱动器，该款驱动器采用高端的DSP控制芯片及先进的生产工艺**于国内同行业产品。该驱动器的特点是等角度恒力矩细分型驱动器，内部采用独特的控制电路，用此电路可以使电机运行更平稳，震动及噪音极小，控制精度高，电机的高速性能可提高30％以上，而驱动器的发热可减少50％，定位精度**高可达40000步/转。驱动电压为AC24V-80V，适配电流为6.2A以下的外径为57、86mm4线、6线、8线两相混合式步进电机。
特点
◆具有过热、过流、过压、错相保护功能；
◆低速防抖，低发热量，超低噪音；
◆输出电流设定，单/双脉冲设定；
◆自测试运行，自动半流功能；
◆相位记忆功能；
**反应频率200Kpps；
◆16档等角度恒力矩细分**高分辩率40000步/转；
◆交直流电压可通用（AC24V-80V，DC24V-110V)；
电流设定（Current setting）
驱动器工作电流由SW1-SW3端子设定，运行电流为正常工作输出电流设置开关（详见下表）
| 运行电流（A） | 2.0 | 2.5 | 3.2 | 3.8 | 4.2 | 4.8 | 5.3 | 6.0 |
| SW1 | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| SW2 | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| SW3 | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
其中SW4为半流/全流模式设定开关：OFF=Half Current(半流) ON=Full(全流)
细分设定
