系列轻型交流高压试验变压器是根据机电部《试验变压器》在原同类产品基础上经过大量改进后而生产的。TH系列轻型交流高压试验变压器是在TD(G)系列试验变压器的基础上按照《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

一、 产品结构

TH系列轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方

一、 工作原理

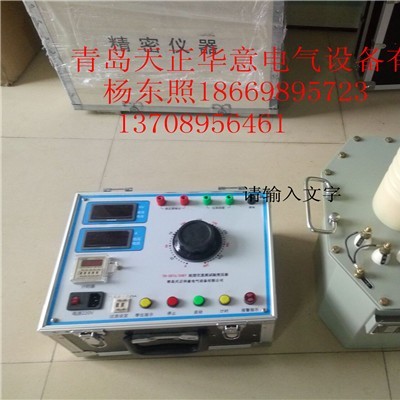

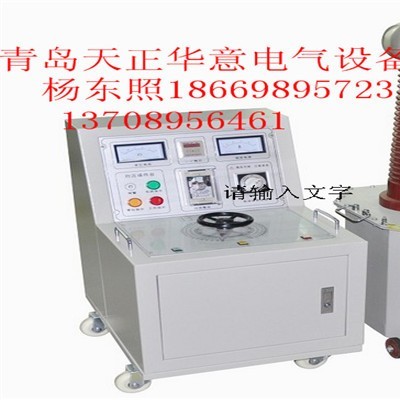

TH系列轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入TH(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH、TD(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可试验所需的高电压。

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。

 福州高压升压器生产

球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是

由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电

压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的

电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压

工频耐压试验操作注意事项

(1)  试验人员应做好分工，明确相互间联系。并有专门人监护现场及观察试品状态。

(2)  被试品应先清扫干净，并干燥，以免损坏被试品和试验带来的误差。

(3)  对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，球间隙。

(4)  升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

(5)  当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。

(6)  在升压或耐压试验中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

(7)  耐压试验前后应测量绝缘电阻，检查绝缘情况。

泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的整流。如电压硅堆的整流电流为100mA时用于60kV的试验装置中，限流电阻按R1=60/0.1=600kΩ选择。限流电阻还应具有足够的容量和沿面放电距离。

高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。

泄露试验的操作及注意事项

(1) 试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。

(2) 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员的距离，被试品的外壳是否可靠接地，要按规程中所规定的内容进行试验。

(3) 对于大电容量设备应升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的读数。

(4) 试验中，应密切被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。

(5) 试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。

1、 按照您所进行的试验接好工作线路。试验变压器的外壳以及操作的外壳必须可靠接地。试验变压器高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。

2、 做串级试验时，第二级、第试验变压器的低压绕组的X端，测量绕组的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳。第二级、第试验变压器的外壳必须通过绝缘支架接地。

3、 接通电源前，操作的调压器必须调到零位后方可接通电源，合闸，开始升压。

4、 从零开始均匀调压器手轮升压。升压有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压和速度上升到您所需的额定试验电压的75%后，在以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压中或试验中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

5、 试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

6、 本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。

7、 使用本产品做高压试验时，出熟悉本说明书外，还必须严格执行有关和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
