| 功能 | 电源转换器 |
|---|---|
| 产地 | 上海 |
| 产品类型 | 开关电源 |
| 产品认证 | CE |
| 尺寸 | 440-300-110mm |
| 输出电压 | 24V |
| 输出功率 | 3000W |
| 输入电压 | 12V |
| 重量 | 6.5Kg |
| 品牌 | 上海多宇 |
| 型号 | S3000-12/24 |
| 加工定制 | 是 |
| 好评送彩票 活动条件：15字好评+全5分送彩票 赠送规则：1次好评送1注彩票 彩票种类：双色球 |
购货须知：（批量订货客户请与我们联系，批量价格可以适当优惠！）
1选功率：选购请先选择电源功率，然后把输入/输出电压确定好即可，如果输出电压与电流能确定下来，输出功率W=U*I(U表示输出电压,I表示输出电流)；
2输出控制类型：1恒压电源（即稳压类型，最常用规格），2恒流电源，3调压电源（分为电位器调压与模拟电压0-5V以及数据调压）;请注意，如果选型不说明，我们都会默认 “恒压”为此类型！
3确定输出转换类型：1DC-DC,2AC-DC,3DC-DC ,4AC-AC;
4确定输出组数：S为单组, D为双组, T为2组, Q为4组等;（如S100为单组）；
5负载类型：感性负载如电机电磁铁等，容性负载如电容充电，以及为电池充电，电子设备供电选购时候要根据负载类型预留功率余量，一般感性容性以及充电为20-50%，电子仪器仪表类负载以及纯租负载预留20%余量即可；
6 如型号：S100-12/100 DD,S100为单组100W，后面12为输入电压12V，100为输出电压100V, DD为DC-DC ，如果最后2个字母为AD表示交流输入直流输出；
用途描述：专业级直流升压器，直流升压电源，配有短路过载保护等，采用隔离高频大功率推挽升压变换，输出功率很强，电池充电，高压传输，仪器仪表，直流电机与电磁铁，LED照明，通讯领域等等；
如果新客户选型，或者技术参数不能确定，请见下面我们联系方式，最好电话或者QQ先与我们沟通一下，防止盲目选错不能正常使用，来回发货与退货快递费也会增加开支，也耽误您订货时间周期！
友情提示：电子类电源都是属于电源变换器，只能变换电压或者电流，不能向电池那样产生能量，只是把输入能量转换为不同电压或者电流的输出设备，而且传输过程中，也有一定的能量损耗，所以输出的负载功率确定好后，输入功率必须大于输出功率1.2倍以上，负载才能正常工作，本电源变换器 不能够进行功率放大，只是一个电压或者电流“中转站”，把电压或者电流转换到你负载对应的输入电压或者电流的标称范围，要想负载正常工作：输入电源供给功率必须大于负载功率，电源变换器功率也要大于负载功率的1.2倍以上，具体看负载类型特点，见上面说明！
如果您在选型中遇到疑问，请及时咨询我们，我们会认真给予您的解答！本页下面有我们的联系方式！
S3000-12/24 DD 3000W DC12V升压到DC24V电源技术说明 （备注：下表红色字体为本规格参数）

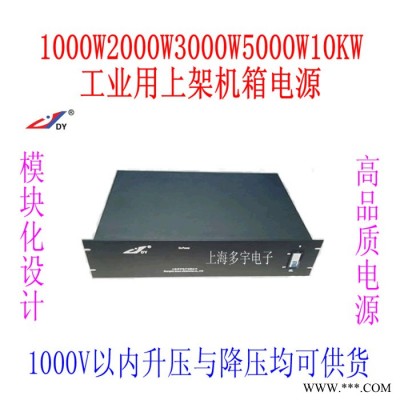

S3000W-XX DD (DC-DC) 3000W 电源技术说明 2.5U上架机箱
S3000W-XX AD (AC-DC) 上海多宇电子有限公司
| 可靠性高 105℃输出电容器 通用DC输入电压 效率高、工作温度低 软启动电流、有效降低冲击 有短路保护、过载保护 体积小、重量轻 100%满负荷烧机测试 负载能力强、可以带电机空调等 | ||||||
| 型号/性能 | S3000-24DD | S3000-36DD | S3000-48DD | S3000-64DD | S3000-100DD | S3000-300DD |
| 直流输出电压 | 24V | 36V | 48V | 64V | 100V | 300V |
| 输出电压误差 | ±1-2% | ±1-2% | ±1-2% | ±1-2% | ±1-2% | ±1-2% |
| 额定输出电流 | 125A | 83.3A | 62.5A | 46.8A | 30.0A | 10A |
| 输出电流范围 | 0-125A | 0-83.3A | 0-62.5A | 0-46.8A | 0-30.0A | 0-10A |
| 纹波及噪音 | 200mVp-p | 240mVp-p | 350mVp-p | 500mVp-p | 1Vp-p | 1.5Vp-p |
| 负载稳定度 | ±1% | ±1% | ±1.2% | ±1.4% | ±1.5% | ±1.5% |
| 直流峰值功率 | 3000W | 3000W | 3000W | 3000W | 3000W | 3000W |
| 直流连续功率 | 2400W | 2400W | 2400W | 2400W | 2400W | 2400W |
| 效率 | 92%±3% | 93%±3% | 93%±3% | 93%±3% | 93%±3% | 93%±3% |
| 直流电压可调覆盖范围 | 22-26V | 34-38V | 46-50V | 62-66V | 96-104V | 280-320V |
| 输入电压 （多种供选择）
| DC12V±15% | |||||
| DC13.5V±15% | ||||||
| DC15V±15% | ||||||
| DC18V±15% | ||||||
| DC24V±15% | ||||||
| DC36V±15% | ||||||
| DC48V±15% | ||||||
| DC64V±15% | ||||||
| DC100V±15% | ||||||
| DC150V±15% | ||||||
| DC310V±15% | ||||||
| AC110V±15% | ||||||
| AC220V±15% | ||||||
| 空载电流 | 0.1A-0.2A | |||||
| 空载损耗 | 5-7W | |||||
| 过载保护 | 过载105%～150%进入保护范围 | |||||
| 过载/短路保护 类型 | 过载/短路 间歇式自检自恢复动作保护，（适合电机，空调，电磁铁等大功率负载冲击启动），允许启动满载 | |||||
| 变换频率 | 20-50KHZ | |||||
| 变换方式 | 高效PWM调整 | |||||
| 过电压保护 | 有过压禁止启动配置 | |||||
| 欠电压保护 | 有欠压禁止启动配置 | |||||
| 风扇配置 | 内置风扇 | |||||
| 温度系数 | ±0.03%℃(0～50℃) | |||||
| 启动时间 | 1.5s/1.0s/0.5s | |||||
| 抗震性 | 10～500Hz,2G 10秒/1周期，共60分钟，各轴 | |||||
| 耐压 | 输入输出间：1.5KVAC,输入与外壳：1.5KVAC 输出与外壳：0.5KVAC | |||||
| 隔离状态 | 输入与输出为隔离结构,非共地； | |||||
| 隔离电阻 | 输入输出间，输入与外壳，输出与外壳：500VDC/100M Ohms | |||||
| 工作温度 湿度 | -30℃～+60℃,20%～90%RH | |||||
| 存储温度 温度 | -40℃～+85℃,10%～95%%RH | |||||
| 外形尺寸 | 机身尺寸：长*宽*高440*300*110 mm; (2.5-3U机箱) | |||||
| 前面板尺寸：484*111*3 mm; | ||||||
| 外壳材料 | 铝铁合金 | |||||
| 颜色 | 黑色 | |||||
| 重量 | 6Kgs | |||||
| 安全标准 | 测试标准： EN55015 EN61547 EN61000-3-2 EN6100-3-3 证书编号： SHBST2011101811YEC-1 | |||||
| EMC标准 | 测试标准： EN61347-1 EN61347-2-13 证书编号： SHBST2011101811YEC-2 | |||||
| 非标准输入、输出电压可以接受定制 | ||||||
关于前面板电源开关说明：如果输入电流大于80A电源，请外接输入开关控制！（由于大电流开关体积很大，机箱内无法安放，建议外接，本机开关将转为输出电压控制！）小于80A本机开关为输入电压控制。
上海多宇电子有限公司
Shanghai Duo yu electronics Co., LTD
主要产品：各种DC-DC,AC-DC,DC-AC 1W-50KW升压电源/降压电源/调压电源/逆变电源/充电电源/汽车电源/恒流电源/恒压电源/单相交流恒流恒压电源/三相交流恒流恒压电源等产品，并且接受非标定制电源
承接：电子产品开发,控制板,电源板等开发加工与组装。
