供应九康变频器

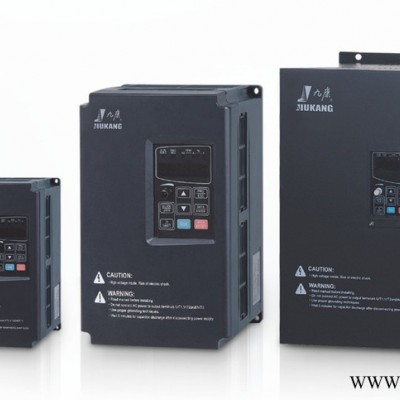

九康变频器

产品特点及综合性能特性：

1、采用准32位DSP专用控制芯片,无PG矢量控制；

2、任意可调V / F曲线并具有自动稳压输出；

3、自动与手动转矩提升任意选择；

4、独特的死区补偿功能,保证低频高力矩输出；

5、载波频率1.0-15KHz任意设定；

6、内置485/232通讯接口(如需要使用通讯功能,请在订货时注明)；

7、具有过转矩检出功能。

输入输出特性

输入电压范围：380/220V±15%；

输入频率范围：47~63Hz；

输出电压范围：0~额定输入电压；

输出频率范围：0~600Hz。

外围接口特性

可编程数字输入：6路输入；

可编程模拟量输入：AI1：0~10V输入，AI2：0~10V或0~20mA输入；

开路集电极输出：2路输出；

继电器输出：1路输出；

模拟量输出：1路输出，分别可选0/4~20mA或0~10V。

技术性能特性

控制方式:无PG矢量控制、V/F控制；

过载能力:150%额定电流60s;180%额定电流10s；

起动转矩:无PG矢量控制:0.5Hz/150%(SVC)；

调速比:无PG矢量控制:1：100；

速度控制精度:无PG矢量控制；

载波频率:1.0K~15.0KHz。

功能特性

频率设定方式：数字设定、模拟量设定、串行通讯设定、多段速、PID设定等；

PID控制功能；

多段速控制功能：8段速控制；

摆频控制功能；

瞬时停电不停机功能；

转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动；

QUICK/JOG键功能：用户自由定义的多功能快捷键；

自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定；

提供多达25种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能。

产品标准规格：

标准接线图：

主要特点：

本系列电机软起动器除具有国内已经面市的软起动器的功能之外还具有如下独特功能：

1、大功率内置旁路技术是软起动器摆脱外置旁路安装接线带来的许多不便，是功能走向实用化，安装走向便利化，软起动走向普及化发展的必然。内置旁路使软起动器一次线路更为简化，更便于安装，更不容易出错，还节约一次性安装费，二次线路也变的便于广大使用者掌握。真正做到了好使、好用、好安装。LZR1系列大功率内置旁路电机软起动器含盖功率:5.5kW~400kW，开创了软起动器内置旁路的先列。大功率内置旁路电机软起动器现已取得外观号：ZL 200630038542.4)，实用新型号： ZL 200620044145.2)。

2、 LZR1系列智能型软起动器选用了德国方形进口芯片，采用芯片支撑板；用(DCB)陶瓷复铜板，经独特处理方法和特殊焊接工艺，保证焊接层无空洞，导热性能好。热循环负载次数高于标准10倍。

3、本系列软起动器大规模集成，大功率晶闸管与全数字移相触发集成电路，集成于一体，使产品集成化成度高。产品不但拥有体积小、抗 干扰 能力强、防震，防潮、而且通断无火花，所以特别适用于易燃易爆场所使用。

4、内置旁路装置是一个宠大的系统工程，其是在许多高科技的器件与现代高科技理论基础上发展起来的，控制部份是由先进的单片机做为控制核心，电气控制前沿理论的编程技术，全数字移相技术，还有大功率通断无弧，长寿命接触器技术融通于一体都做到了很好的应用。大家都熟知接触器与继电器根本曲别是接触器有灭弧装置而继电器没有，因而继电器不能接通大功率负荷，也不能应用于高电压中。而我们的内置旁路继电器能接通大功率负荷与高电压负荷。根本的原因**是我们采用了电子灭弧技术。

5、直观的汉显人机界面，LCD液晶屏显示各种起动方式，起动时间，初始电压，软停时间供用户选择，用户可在使用说明书的指导下，自行编程，控制电机的起动模式。液晶屏汉字显示各种参数，所在位置，工作模式，可使用户更便于操作使用。

6、保护功能齐全，本系列产品推荐选用JDG1电机综合保护器，并配有与之配套的接口，可对电机断缺相、过载、堵转、过压、欠压进行综合保护。软起动器内部还装置了热保护，对自身过流过载进行保护。

7、本系列产品，可以通过软起动器操作面板上液晶显示屏的显示，进行在线操作，控制电机的起动与停止，也可以通过操作面板设置异地(远程)控制电机的起动与停止。本系列产品操作性能好，可以实现软起动、急停、软停等多种功能操作。

8、本系列产品的内置旁路系统采用无电运行技术，不同于其它外置旁路交流接触器长期带电运行方式。因而本系列产品节电，无噪音，没有电磁污染，绿色环保。

产品安装尺寸：
