| 类型 | 高频开关电源 |
|---|---|
| 连接方式 | 单端式 |
| 输出功率 | 25 |
| 输入电压 | 24 |
| 品牌 | 名创 |
| 型号 | MDK25-24S05 |

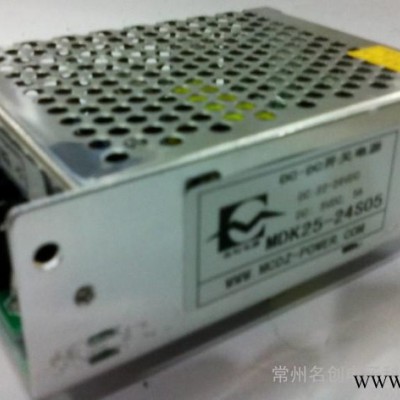

24V转5V25w开关电源 DC-DC常州开关电源DCDC25W开关电源
型号：MDK25-24S05
1、输入参数
1.1输入电压范围：21.5-26.5VDC
1.2输入电压频率范围：300kHz
1.3效率：典型值79%
2、输出参数
2.1额定输出电压：5VDC
2.2额定输出电流：5A
2.3输出电流范围：0~5A
2.4额定功率：25W
2.5纹波和噪声：150mVp-p
2.6输出电压调节范围：4.5~5.5V
2.7输出电压精度范围：4.95~5.05V
2.8输出电压调整率：±10%
2.9输出负载调整率：±1%
2.10开启时间：100mS/额定负载
2.11上升时间：50mS/额定负载
2.12保持时间：20mS/额定负载
2.13瞬态响应：500uS
3、保护功能
3.1过载保护：额定负载的110~150%范围内电源保护，输出打嗝，断开电源减轻负载，并重新上电后恢复正常输出
3.2过压保护：输出电压的115~150%范围内电源保护，电源内部将限制其**高输出电压，断开电源排除故障后方可上电
3.2短路保护：输出端短路时电源保护，输出打嗝，断开电源排除故障后方可上电
4、使用环境
4.1工作环境温度范围：-20℃～+50℃（见“使用环境温度降额曲线”）
4.2工作环境湿度范围：20~90%RH
4.3储存环境温度范围：-20℃～+85℃
4.4储存环境湿度范围：10~90%RH
4.5温度系数：±0.03%/℃（0～50℃）
4.6振动：10~500Hz，2G，10min/周期，X、Y、Z方向各60min
5、安全性能及电磁兼容
5.1安全标准：符合GB4943-2001，UL1012
5.2抗电强度：I/P-O/P、I/P-FG：1.5KVAC O/P-FG：0.5KVAC
5.3绝缘电阻：I/P-O/P、I/P-FG、O/P-FG：100MΩ/500VDC
5.4（电磁干扰）传导和辐射：符合EN55022，Class B
6、其它
6.1平均无故障工作时间（MTBF）：100，000小时
6.2外型体积：110*78*36mm（长*宽*高）
6.3冷却形式：自然冷却
型 号?? 直流输入 直流输出??负载调整率 纹 波? 效 率
MDK25-12S05 12V 5V 5A 0.5% 80mV 78%
MDK25-24S05 24V 5V 5A 0.5% 80mV 78%
MDK25-48S05 48V 5V 5A 0.5% 80mV 78%
MDK25-12S12 12V 12V 2A 0.5% 80mV 80%
MDK25-24S12 24V 12V 2A 0.5% 80mV 80%
MDK25-48S12 48V 12V 2A 0.5% 80mV 80%
MDK25-24S24 24V 24V 1A 0.5% 80mV 82%
MDK25-48S24 48V 24V 1A 0.5% 80mV 82%
