鲁杯DASLK-60A-EISA-0.234mH 电抗器作为变频器的进线电抗器

鲁杯DASLK-60A-EISA-0.234mH 电抗器作为变频器的进线电抗器

一、 用途：
??该系列干式铁芯进线电抗器用于与变频器的进端相串联，作为变频器的进线电抗器。变频器在工作时将产生较大的谐波，以5、7、11、13次为主，谐波含量很高，如果不装进线电抗器，将大大缩短变频器及其它设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响；加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。而且该进线电抗器在负载合闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。

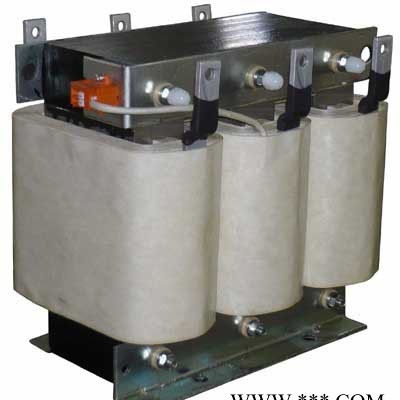

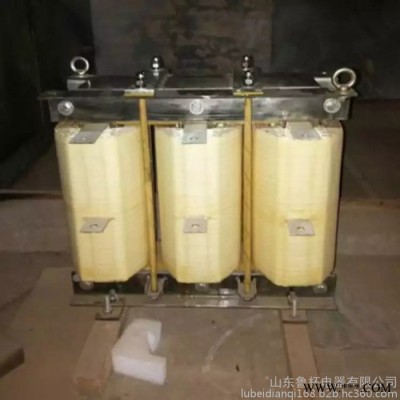

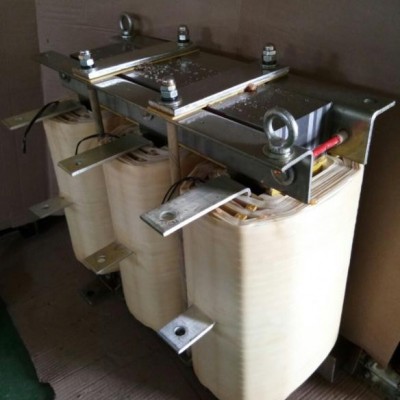

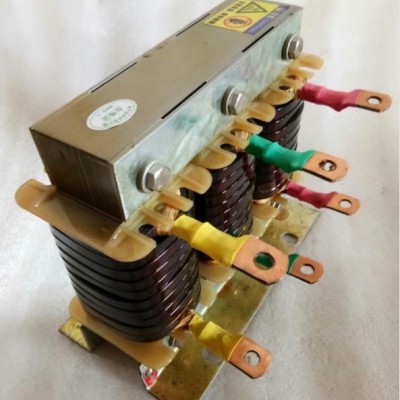

二、进线电抗器结构特点
??1.该进线电抗器为三相，均为铁芯干式。
??2.铁芯采用低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化。
??3.线圈采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有的美感且有较好的散热性能。
??4.进线电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
??5.进线电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象。
??6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。
??7.该进线电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，。
三、进线电抗器使用环境条件
??1.海拔高度不超过2000米。
??2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
??3.周围无有害气体，无易燃易爆物品。
??4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
??5.耐温等级H级（180℃）以上。
四、进线电抗器性能参数
??1.可用于400V、660V系统。
??2.额定绝缘水平3kV/min。
??3.进线电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
??4.进线电抗器噪声不大于45dB。
??5.三相进线电抗器的任意两相电抗值之差不大于±3%。
