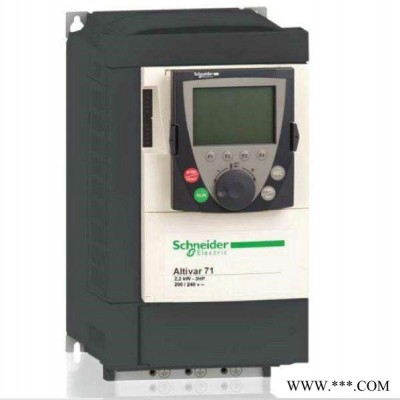

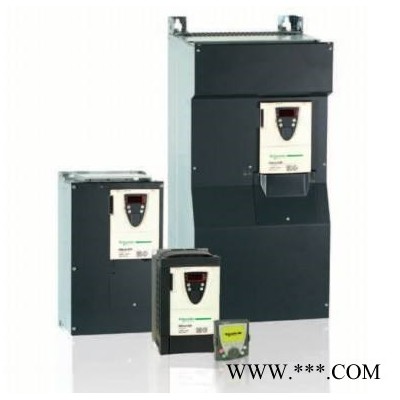

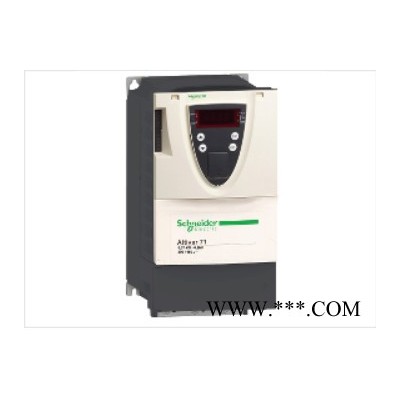

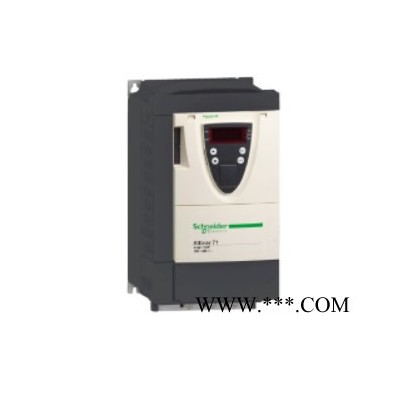

| 产品系列 | ATV71 |
|---|---|
| 电源相数 | 三相 |
| 额定电流 | 63A |
| 额定电压 | 380V |
| 额定容量 | 35 |
| 供电电压 | 高压 |
| 控制方式 | V/F闭环 |
| 滤波器 | 滤波器内置 |
| 适用电机功率 | 15KW |
| 外形尺寸（mm） | 400X213X230 |
| 营销方式 | ** |
| 输出电压调节方式 | PWM控制 |
| 外型 | 塑壳 |
| 品牌 | Schneider/施耐德 |
| 加工定制 | 否 |
| 直流电源性质 | 电流型 |
深圳市图腾自动化科技有限公司
联系人：廖金勇
手机：18807060207
销售电话：0755-36841381
公司传真：0755-23302501
商务QQ: 805141934
产品资料：
| 产品功能 | 异步电机 同步电机 | |
| supply voltage limits | 323...528 V | |
| 供电频率 | 50...60 Hz (- 5...5 %) | |
| 网络频率 | 47.5...63 Hz | |
| 速度范围 | 1...100 适用 异步电机 处于开环模式下, 无速度反馈 1...50 适用 同步电机 处于开环模式下, 无速度反馈 1...1000 适用 异步电机 在带编码器反馈的闭环模式下 | |
| 速度精度 | +/- 0.01 % 标称速度 适用 0.2 Tn 至 Tn 转矩变化 在带编码器反馈的闭环模式下 +/- 10 % 标称滑距 适用 0.2 Tn 至 Tn 转矩变化 不带速度反馈 | |
| 扭矩精度 | +/- 15 % 处于开环模式下, 无速度反馈 +/- 5 % 在带编码器反馈的闭环模式下 | |
| transient overtorque | 220 % of nominal motor torque +/- 10 % for 2 s 170 % of nominal motor torque +/- 10 % for 60 s every 10 minutes | |
| 制动力矩 | <= 150 % 带有制动或起重电阻器 30 % 不带制动电阻器 | |
| 同步电机控制配置模式 | 矢量控制无速度反馈 | |
| 调节回路 | PI监控 | |
| 电机滑差补偿 | 可调 自动 无论负载情况 不可用电压/频率比（2 或 5 点） 可抑制 | |
| 本地信号 | 1 LED 红色 状态 设备电压 | |
| 输出电压 | <= 电源电压 | |
| 隔离 | 电源与控制之间的电路 | |
| 电缆类型 | With a NEMA Type1 kit : 3-strand UL 508 cable at 40 °C, copper 75 °C PVC With an IP21 or an IP31 kit : 3-strand IEC cable at 40 °C, copper 70 °C PVC 不带安装套件 : 1-绞股 IEC 电缆 在…上 45 °C, 铜 70 °C PVC 不带安装套件 : 1-绞股 IEC 电缆 在…上 45 °C, 铜 90 °C XLPE/EPR | |
| 电气连接 | AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 端子 2.5 mm² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 端子 35 mm² / AWG 2 | |
| tightening torque | AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 5.4 N.m / 47.7 lb.in | |
| supply | 内部电源 用于参考电位计 (1 至 10 kOhm), 10.5 V 直流 +/- 5 %, <= 10 mA 适用 过载和短路保护 内部电源, 24 V 直流, 电压限制 21...27 V, <= 200 mA 适用 过载和短路保护 | |
| 模拟量输入数量 | 2 | |
| analogue input type | AI1-/Al1+ 双极差分电压 +/- 10 V 直流, 输入电压 24 V 最大, 分辨率 11位+符号位 AI2 软件-可配置电流 0...20 mA, 阻抗 242 Ω, 分辨率 11 位 AI2 software-configurable voltage 0...10 V DC, input voltage 24 V max, impedance 30000 Ohm, resolution 11 bits | |
| sampling duration | AI1-/Al1+ 2 ms, +/- 0.5 ms for analog input(s) Al2 2 ms, +/- 0.5 ms for analog input(s) LI1...LI5 2 ms, +/- 0.5 ms for discrete input(s) LI6 (if configured as logic input) 2 ms, +/- 0.5 ms for discrete input(s) | |
| 响应时间 | <= 100 ms 在 STO (安全转矩关闭) 内 AO1 2 ms, 公差 +/- 0.5 ms 适用 模拟 输出 R1A, R1B, R1C 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 R2A, R2B 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 | |
| 精度 | AI1-/Al1+ +/- 0.6 % 用于60 °C的温度变动 AI2 +/- 0.6 % 用于60 °C的温度变动 AO1 +/- 1 % 用于60 °C的温度变动 | |
| 线性度误差 | AI1-/Al1+, AI2 最大值 +/- 0.15 % AO1 +/- 0.2 % | |
| 模拟量输出数量 | 1 | |
| analogue output type | AO1 software-configurable current 0...20 mA, impedance 500 Ohm, resolution 10 bits AO1 软件-可配置逻辑输出 10 V <= 20 mA AO1 software-configurable voltage 0...10 V DC, impedance 470 Ohm, resolution 10 bits | |
| 离散量输出数量 | 2 | |
| discrete output type | R1A, R1B, R1C configurable relay logic NO/NC, electrical durability 100000 cycles R2A, R2B 可配置的继电器逻辑 NO, 电气寿命 100000 次 | |
| minimum switching current | Configurable relay logic 3 mA at 24 V DC | |
| 最大开关电流 | R1, R2 在…上 阻性（负载） 负载, 5 A 250 V AC, cos phi = 1, R1, R2 on resistive load, 5 A at 30 V DC, cos phi = 1, R1, R2 on inductive load, 2 A at 250 V AC, cos phi = 0.4, R1, R2 on inductive load, 2 A at 30 V DC, cos phi = 0.4, | |
| 离散量输入数量 | 7 | |
| discrete input type | LI6 : switch-configurable 24 V DC with level 1 PLC, impedance: 3500 Ohm PWR : 安全输入 24 V 直流, impedance: 1500 Ω 符合 ISO 13849-1 d 级 LI1...LI5 : programmable 24 V DC with level 1 PLC, impedance: 3500 Ohm LI6 : 开关可配置 PTC 探头 0...6, impedance: 1500 Ω | |
| discrete input logic | LI1...LI5 正逻辑(源), < 5 V (状态 0), > 11 V (状态 0) LI1...LI5 负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 0) LI6 (如果配置为逻辑输入的话) 正逻辑(源), < 5 V (状态 0), > 11 V (状态 0) LI6 (如果配置为逻辑输入的话) 负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 0) | |
| 加速和减速倾斜 | 超出刹车能力时的坡道自适应，采用电阻 从 0.01 至 9000 s 独立线性可调 S, U 或自定义 | |
| 制动至停止 | 采用直流注入 | |
| 保护类型 | 驱动 防止超出限制速度 驱动 防止输入相位丢失 驱动 控制电路上制动 驱动 输入断相 驱动 线路电源过压 驱动 总线供电欠压 驱动 输出相线和接地之间的过流 驱动 过热保护 驱动 直流总线过压 驱动 电机各相线之间短路 驱动 热保护 马达 电机断相 马达 拆卸电源 马达 热保护 | |
| insulation resistance | > 1 mOhm at 500 V DC for 1 minute to earth | |
| 频率分辨率 | 模拟量输入 0.024/50 Hz 显示单元 0.1 Hz | |
| communication port protocol | CANopen Modbus | |
| 端口类型 | 1 RJ45 适用 Modbus 前面板 1 RJ45 适用 Modbus 接线端 RJ45的针型SUB-D 9 适用 CANopen | |
| 物理接口 | 2线制RS485 适用 Modbus | |
| 传输帧 | RTU 适用 Modbus | |
| 传输率 | 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 适用 Modbus 接线端 9600 bps, 19200 bps 适用 Modbus 前面板 | |
| 数据格式 | 8 位, 1 停止, 偶校验 适用 Modbus 前面板 8 位, 奇偶 或无可配置的校验 适用 Modbus 接线端 | |
| 地址数 | 1...247 适用 Modbus 1...127 适用 CANopen | |
| 访问方法 | 从（站） 适用 CANopen | |
| 标识 | CE | |
| 操作位置 | 垂直方向 +/- 10° | |
| height | 400 mm | |
| depth | 213 mm | |
| width | 230 mm | |
| product weight | 13 kg | |
| 选项卡 | CC-link 通信卡 型号： ATV01,ATV11,ATV31,ATV61,ATV71,ATV38,ATV58,ATV68产品全国总代理 |
