| 额定电压 | 三相AC380-480V |
|---|---|

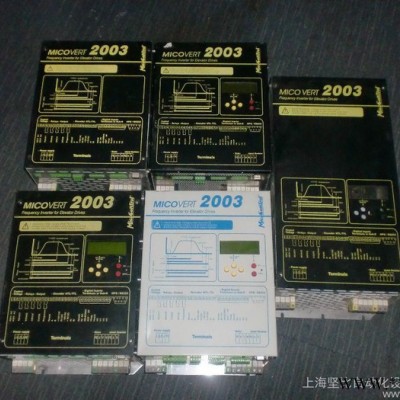

| 型号 | MICOVERT2003-32-400 |
| 产品系列 | 2003 |
| 电源电压 | 380V |
| 防护等级 | IP55 |
| 接口 | DIN(大/中/小) |
| 控制方式 | 程序控制 |
| 容量 | 150MB |
| 应用范围 | 工程型 |
| 营销方式 | ** |
| 品牌 | MICOERT |
米高变频器维修 上海电梯变频器维修，浙江米高变频器维修，江苏米高变频器维修 福建米高变频器维修 江西米高变频器维修 安徽米高变频器维修.
电梯行新时达,德国里霸 OTIS奥的斯,蒂森,迅达,三菱,日立,东芝,通力,中秀,威森 XIZIOTIS门子奥的斯,沈阳蓝光,厦门汉京米高,奔克,摩登根,富士,富士达等各种品牌电梯的主板,门机控制板,显示板,分频板,变频器,驱动器等.(我们最专业)
我们维修米高以下系列型号：
MICOVERT2003-12-400-24
MICOVERT2003-22-400-24
MICOVERT2003-32-400-24
MICOVERT2003-42-400-24
MICOVERT2003-52-400-24
MICOVERT2003-62-400-24
另我司还维修以下：
安川616G5、安川676GL5、安川676VG3、G7、L7电梯变频器，
富士VG3、富士VG7、富士G11S、富士G9、富士VG5N电梯变频器，
三菱S500、E500、A500、F500、F700、A700电梯变频器
日本日立L100、L200、SJ100、SJ200、SJ300、L300P电梯变频
艾默生TD3100电梯变频器，
科比F4、F5电梯变频器，
英国CT电梯专用变频器、Unidrive ES电梯专用驱动器
施耐德ATV71-Lift 电梯专用变频器
米高MICOERT340变频器
西威变频器 AVY、AVO、AGY XVY-EV G-AGY 系列
米高矢量变频器维修,米高风机水泵变频器维修,米高电梯变频器维修,米高注塑机变频器维修,通用变频器
维修. 伺服电机维修,上海坚比自动化设备有限公司专业高精度维修工业自动化电气,以高精尖端电气产品
维修为主(公司网址上可以看到很多维修过的产品图片)..维修矢量变频器,维修风机水泵变频器,维修电梯
变频器,维修注塑机变频器,维修米高通用变频器
米高2003变频器调试经验
电梯层站:12层/12站 1.75M/S 1000KG
电梯配置:SM-01-F 米高2003变频器 OTIS主机
型号:MTY2-4-15 380v 50Hz 29.5A 1460R/MIN
主板程序:沈工的程序(01ASTMC013)
以下需要在使用米高变频器时注意的主板数据.
F16 | 抱闸延时1 | 启动 | 58 | 0-200 |
F17 | 抱闸延时2 | 停止 | 75 | 0-200 |
F24 | 驱动模式 | 0-数字量 1-模拟量 | 0 | 0-1 |
F32 | 数字量时设置变频器的类型代码 | 0:YASKAWA,CT,FUJI 1: SIMENS 2: KEB 3: MICO | 3 | 0-3 |
F48 | 数字量段给定时再平层 时间设定 |
| 75 | 0～250 |
F58 | 从内部起动指令到速度曲线给出的延时时间 |
| 10 | 0～250 |
F122 | 从断开抱闸接触器到 抱闸抱住的动作时间 |
| 10 | 0～250 |
参数表
菜单选项 | 米高MICOVERT 2003 | 设定值 |
| |||
SPEED（速度） |
| |||||
| ADJUSTMENT SPEED Vn再平层速度Vn （转速及m/s） | 0010 Upm |
| |||
INSPECTION SPEED VI检修速度VI （转速及m/s） | 0200 Upm |
| ||||
RUN-IN SPEED V0 爬行速度V0 （转速及m/s） | 0055 Upm |
| ||||
INTERIM SPEED V1 中速V1 （转速及m/s） | 0930 Upm |
| ||||
FINAL SPEED V2 高速V2 （转速及m/s） | 1432 Upm |
| ||||
FINAL SPEED V3 高速V3 （转速及m/s） | 1701 Upm |
| ||||
SPEED CURVE （速度曲线） |
| |||||
| ACCELERATION 加速度 （IN% 和 m/s2） | 0.66% |
| |||
JERK ACCELERATION急加速度 （IN% 和 m/s3） | 0.47% |
| ||||
DECELERATION 减速度 （IN% 和 m/s2） | 0.88% |
| ||||
JERK DECELERATION 急减速度 （IN% 和 m/s3） | 0.65% |
| ||||
BRAKING DISTANCE减速距离V1（转速及m/s） | OFF |
| ||||
BRAKING DISTANCE减速距离V2（转速及m/s） | OFF |
| ||||
BRAKING DISTANCE减速距离V3（转速及m/s） | OFF |
| ||||
START / STOP （启动/停止） |
| |||||
| START DELAY启动延时（当机械抱闸打开，m/s） | 750mse |
| |||
RUN-IN RAMP爬行斜率（V1->0） | 0.12 m/s |
| ||||
DIRECT RUN-IN 直接停靠(ON-OFF) | OFF |
| ||||
CATCH-RESCUE救援金(ON-OFF) | OFF |
| ||||
ENGINE/GEAR (主机/传动) |
| |||||
| 异步电机 |
|
| |||
DIGITAL ENCODER数字式编码器ON/OFF |
| on | ||||
ENCODER PULSES编码器脉冲(300-20000) | 脉冲数(见铭牌) | 1024 | ||||
ENCODER PULSE CHANNEL编码器脉冲相序A-B,B-A | (右-左) | A-B | ||||
MOTOR ROTATION FIELD电机磁场旋转方向(右-左) | (右-左) | right | ||||
Nom speed | 额定额定速度(见铭牌) | 1460 | ||||
Nom frequ | 电机额定频率(见铭牌) | 50HZ | ||||
NOMINAL CURRENT额定电流 | 电机额定电流(见铭牌) | 29.5A | ||||
COS PHI电机功率因数 | 电机功率因数(见铭牌) | 0.89 | ||||
GEARBOX TRANSMISSION输入传动比 (1:XX) | 1:25.0 |
| ||||
GEARBOX DRIVE WHEEL输入驱动轮直径(XXXXmm) | 625mm |
| ||||
GEARBOX SUSPENSION输入钢丝绳的悬挂比(1:1 BIS 1:4) | 1:1 |
| ||||
OPTION FUNCTION(可选功能) |
| |||||
| RELAY V03 继电器 V03 (速度界限) | 0.30m/s |
| |||
PROGRAMRELAY可编程继电器 (界限V或变频器温度) | Controller temp |
| ||||
RELAY V08 继电器 V08 (速度界限) | 0.8m/s |
| ||||
OPERATING PARAMETERS操作参数 |
| |||||
| Password管理密码 | OFF |
| |||
SOFTWARE VERSION软件版本 |
|
| ||||
DISPLAY LANGUAGE 显示语言 (德国或英语) | ENGLISH |
| ||||
CODE NUMBER 编码号码 | NUMBER |
| ||||
REGULATION |
| |||||
| ATTENUATION START起动阻尼(调整振动) | 20% |
| |||
ATTENUATION ACCELERATION 加速阻尼(调整振动) | 0% |
| ||||
ATTENUATION TRAVEL 运行阻尼(调整振动) | 0% |
| ||||
ATTENUATION DECELERATION 减速阻尼(调整振动) | 20% |
| ||||
|
|
|
|
|
|
|
注:1 米高变频器抱闸控制应该有变频器自己控制,否则很难调好启动舒适感.(可以配合主板来调整,一般停车有变频器控制,启动如果有倒溜车则在主板抱闸时间1加大来解决溜车问题)
2:米高变频器的上行启动很难调整,可以调整主板控制时序和加大START DELAY启动延时(该参数一定要调大)来解决启动问题. 若在起动时出现振动（如电机振动，电机发出噪音），可加大ATTENUATIONSTART起动阻尼.
3:米高变频器停止时是在爬行速度中停止的,一般爬行速度0.055就可以了,不能太小.(本数据直接影响平层精度).平层不到则可以加大该数据;平层冲过则减小该数据.
4:米高变频器停车舒适感可以调整RUN-IN RAMP爬行斜率来解决. 若在停车时出现振动（如电机振动，电机发出噪音），可加大ATTENUATIonDECELERATION 减速阻尼.
接线注意:
米高变频器接受高电平信号(配F板时的接线如下).
31 OV-----------------COM
32 DOWN---------------JP10.5
33 UP-----------------JP10.4
34 VI-----------------JP10.7
35 VN-----------------JP10.8
36 VO-----------------JP10.9
37 V1-----------------JP10.1
38 V2-----------------JP10.2
24V +24V-----------------JP10.10/JP10.3
