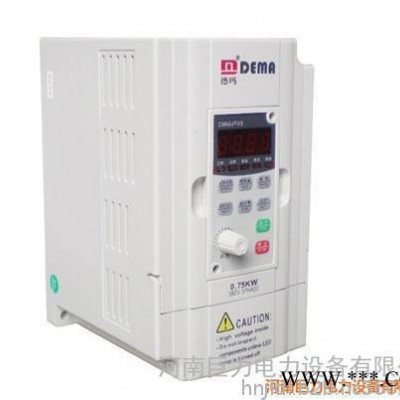

德玛变频器销售(图)、5.5KW德玛变频器、德玛变频器

 变频器异常显示故障代码及对策

 变频器内部存储了**3次的异常记录，可通过操作面板或通讯口读出。有异常发生，在排除异常原因2秒后，“STOP/RESET”键才有效变频器出现异常时，用户应详细记录异常现象，再按下表提示进行诊断并采取对应的排除方法，若仍然不能解决，请与产品供应商或德玛电气有限公司总部联系。

   注意：E.XXX型异常报警会造成变频器停机保护，AE.XXX型异常报警时变频器的保护行为与相关功能参数的设置有关。

   异常代码异常类型可能的异常原因排除方法

   (E.ocb)起动瞬间过流电机内部有短路检查电机电机接线有短路检查电机连线变频器功率器件有损坏寻求服务起动开始电压过高检查转矩补偿设置

 (E.ocA)加速运行过流加速时间太短延长加速时间采用V/F控制时V/F曲线设置不合适调整V/F曲线设置，调整手动转矩补偿量或者正确设置电机参数保证自动转矩补偿正常对旋转中电机实施再起动将01_02设置为转速跟踪起动方式电网电压低检查输入电源变频器功率偏小选用更大功率等级的变频器

   (E.ocd)减速运行过流减速时间太短延长减速时间有势能负载或负载惯性转矩大外加合适的能耗制动组件变频器功率偏小选用更大功率等级的变频器

 （E.ocn）恒速运行过流负载发生突变减小负载的突变加减速时间设置太短延长加减速时间负载异常检查负载电网电压低检查输入电源变频器功率偏小选用更大功率等级的变频器

 （E.ouA）加速运行过压电源输入电压异常检查输入电源电压加速时间设置太短延长加速时间对旋转中电机实施再起动将01_02设置为转速跟踪起动方式

?块。　　

 通用规格

 项目名称D5M系列控制方式V/F曲线控制输入电源380V电源：380±15%

 220V电源：220±15%四位数码显示及状态指示灯显示频率、电流、转速、电压、计数器、温度、正反转状态、故障等。通信控制RS-485操作温度-10～40℃湿  度0～95%相对湿度（不结露）振

 动0.5G以下频率控制范围0.10～400.00Hz精度数字式：0.01%（-10～40℃）；模拟式：0.1%

 （25±10℃）设定解析度数字式：0.01Hz；模拟式：操作频率的1%输出解析度0.01Hz键盘设定方式可直接以

 设定模拟设定方式外部电压0～5V，0～10V，4～20mA，0～20mA。其它功能频率下限 、启动频率、停车频率三个跳跃频率可分别设定一般控制加减速控制4段加减速时间（0.1～6500秒）任意选择V/F曲线可任意设定V/F曲线转矩控制可设定转矩提升，10.0%

 ，启动转矩在1.0Hz时可达150%多功能输入端6路可编程输入，实现8段速控制、程序运行、4段加减速切换、UP、DOWN机能、计数器、外部急停等功能。多功能输出端1路可编程输出；实现运转中、零速、计数器、外部异常、程序运行等指示及报警。其它功能自动稳压（AVR）、减速停止或自由停止、直流刹车、自动复位再起动、频率跟踪、PLC程序控制、横动控制、牵伸控制、自动节能运行、载波可调（高达20KHz）等。保护功能过载保护电子电驿保护马达驱动器（恒转矩150%/1分钟，风机类120%/1分钟）。FUSE保护FUSE熔断，马达停止过电压220V级：直流电压＞390V   380V级：直流电压＞800V低电压220V级：直流电压＜200V   380V级：直流电压＜400V瞬停再起动瞬停后可以频率跟踪方式再起动失速防止加/减速运转中失速防止输出端短路电子线路保护其它功能散热片过热保护、反转限制、开机后直接起动、故障复位、参数锁定等。

Q:如何地减少干扰（具体对策）？

A:变频器的干扰包括：传导干扰，通过电线、接地线；感应干扰，由电磁感应、静电感应；辐射干扰，通过电线、变频器。对产生干扰方（变频器）的对策如下：

1传导干扰，在输入侧使用输入专用干扰滤波器、零相电抗器、接地电容、绝缘变压器；

2感应干扰，把输入/出线、动力线、信号线分离；采用屏蔽线，并使用电源线滤波器（共用扼流圈、磁环），正确接地；

3辐射干扰，注意控制柜中的安装和动力线的金属配管；

4降低载波频率也有效果。

对被干扰方的对策如下：

1如果受到干扰的电线或对象明确的话**针对处理；

2如果不明确**根据以下顺序处理：①尽量远离变频器；②信号线采用屏蔽线，且屏蔽线只有一端和共用端相接；③还可以使用磁环和滤波电容；④在电源线中插入电源线滤波器（正常状态扼流器、小型的噪音滤波器）；⑤接地线的分离。

Q: 何为载波频率，如何调整？

A：A．SPWM变频器的输出电压是一系列的脉冲，脉冲频率等于载波频率。

B．在电动机的电流中，具有较强的载波频率的谐波分量，它将引起电动机铁芯的振动而发出噪声。如果噪声的频率与电机铁芯的固有震荡频率相等而发生谐振时，噪音将增大。为减小噪音，变频器为用户提供了可以在一定范围内调整载波频率的功能，以避开噪音的谐振频率。

C．载波频率的谐波分量具有较强的辐射能力，对外界电子设备会产生电磁干扰。

D．从改善电流波形的角度来说，载波频率越高，电流波形越平滑。但是，对外界的电磁干扰也越强。

E．载波频率设置越高，电机噪音越小，但是变频器自身功率器件开关损耗越大，变频器发热越严重。载波频率设置越低，电机噪音越大，但是变频器自身功率器件开关损耗越小。

Q:变频器能用来驱动单相电机吗？可以使用单相电源吗？

A:基本上不能用。对于调速器开关起动式的单相电机，在工作点以下的调速范围时将烧毁

辅助绕组；对于电容起动或电容运转方式的，将诱发电容器。变频器的电源通常为3相，但对于小容量的，也有用单相电源运转的机种。
