| 产品系列 | 变频一体柜系列 |
|---|---|
| 额定电压 | 其它 |
| 应用范围 | 通用 |
| 品牌 | 合康变频器 |
| 型号 | 变频一体柜系列 |

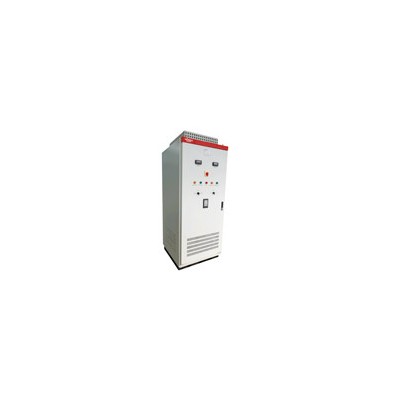

变频一体柜包括通用变频一体柜和根据客户需求定制的定制变频一体柜。通用变频一体柜又包括一拖一通用变频柜、一用一备通用变频柜、无旁路通用变频柜。应客户所需，变频一体柜内的设计可根据柜内变频器的选型进行调整，当变频柜中变频器功率为90KW到315KW时（包含90KW），通用变频柜安装开放式变频器，在90KW以下时安装壁挂式变频器。（开放式变频器是我公司根据客户要求，为大功率通用变频一体柜（90KW和90KW以上）定制的一种变频器，须与电气柜配合使用。相比其它变频柜有成本低、散热好、体积小的优势。）
原理
原理
一拖一变频柜和一用一备变频柜可实现工频与变频之间的切换，一用一备变频器还具备主电机回路与备用电机回路之间的切换。
二次控制回路由电压表、电流表、电压转换开关、小型断路器、三位旋转开关、指示灯和时间继电器组成。电压表、电流表分别测量输入电源的电压与电流；小型断路器作为控制回路电源开关；指示灯用来表示变频柜输出状态和变频器故障报警，时间继电器用于变频向工频切换时的保护。
变频柜用变频器操作面板来控制变频器的运行，停止和对变频器参数进行设置。
一拖一通用变频柜控制过程
闭合塑壳断路器QF，将小型断路器Q1打开，三位旋转开关打到节能端时，交流接触器KM1闭合，KM2处于断开状态，在键盘按键设置变频器参数，参数设置完成后启动变频器，电机以变频方式运行。旋转开关打倒零位变频器自由停车，KM1延时0.2秒断开。将三位旋转开关打到市电，KM2闭合，KM1处于断开状态，电机市电运行。
电机运行过程中可以通过旋转电压转化开关测量三相电压中的两两之间的电压，用电流表观察输入电流。
一用一备通用变频柜控制过程
闭合塑壳断路器QF，将小型断路器Q1打开，三位旋转开关SA1打到节能端，SA2打到主电机，交流接触器KM1闭合，KM2、KM3、KM4处于断开状态，在键盘按键设置变频器参数，参数设置完成后运行变频器，主电机以变频方式运行。将旋转开关SA1打倒零位，变频器自由停车，KM1延时0.2秒断开。将三位旋转开关SA1打到市电，交流接触器KM2闭合，KM1处于断开状态，主电机市电运行。
将SA1、SA2恢复到零位，旋转SA2，使SA2指向备用电机，旋转SA1，选择备用电机的运行方式。备用电机节电时交流接触器KM3闭合，市电时交流接触起KM4断开。节电向市电切换时，SA1应先旋转到零位端，当KM3断开后在旋转到市电端，KM3滞后旋转开关0.2秒断开。
负载运行过程中可以旋转电压转换开关测量三相电压中两两之间的电压，用电流表观察输入电流。
无旁路变频柜控制过程
闭合塑壳断路器QF，用键盘按键设置变频器参数，参数设置完成后，点击面板上的运行按钮，运行变频器，变频器运行。
功能
适应性设计
可靠
采用严格的EMC标准设计，减少对设备控制回路和传感器的干扰。采用独立风道设计 ，保证了变频器排放的热风顺利排出变频一体柜，使其柜内元器件在正常的温度下运行。进风口安装了防尘过滤网及海绵，保证了在粉尘严重的情况下，变频一体柜顺利进风，可适用粉尘多的环境场合。
安全
将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用。电源切换与保护，变频一体柜中设有低压塑壳短路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路、过载进行保护，并可在维护时切断电源。
方便
采用模块化设计，具备了宽大的电机线缆接线空间。客户只需把电源线、电机线和控制线直接引入变频柜，不用改动原有设备的接线方式，减少客户接线成本，保证快速安装与调试；且可快速、方便的解决变频一体柜内故障问题，提高工作效率和安全系数。多种现场安装方式 -- 可根据客户实际的要求来进行现场安装。可以安装在设备现场，亦可安装在控制室。变频一体柜底座上下均已打好安装固定孔，用户只需在地基上打好安装固定螺栓柱，即可安装；用户也可根据现场的需要，拆掉变频一体柜底座，将变频一体柜安装在现场槽钢上。变频一体柜设计了文件盒 -- 方便用户随时查询资料和保存资料。
功能性设计
DCS集中控制功能
变频一体柜内变频器提供了2路4-20mA模拟量信号输入，2路4-20mA模拟量信号输出，8路数字开关量输入，2路数字量输出，1路具有MODBUS协议的485 通讯端口，用户可方便的将变频一体柜融入到中央DCS控制系统中。
远程控制功能
当变频一体柜安装在控制室，为了减少用户在控制室与现场设备之间的往返次数，节约时间，变频一体柜增设了远程控制功能。
面板控制功能
可根据系统工况需要在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。
加装外围设备
根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（PLC），电度表，散热风扇等。
优势
减少了客户的接线，用户只需电源和电机接线，保证快速安装、调试。同时将负载以外的所有主回路器件统一装入变频柜内，便于客户管理，提高安全系数。单独的冷却风道设计，同时保证了温升处于合理范围。提供多回路控制：可根据客户要求增加工频回路与备用回路，加大了客户选择余地。公司为专业的变频器生产商，可为用户解决从变频器元件到控制柜所有问题。
电源：3相380V 50HZ；690V 50Hz功率：0.75KW～315KW工作温度：-10?C～+40?C(环境温度高于40?C时候请降额使用)工作湿度：<90％RH（无凝露）工作海拔高度：<1000m抗震参数：最大振幅< 5.8M/S2(0.6g)防护等级：IP20柜体颜色：RAL7035
备注：
X可表示：A(即一拖一)；B(即一用一备)；C(无旁路)。 Y表示一台变频柜内安装变频器的数量（用户可根据现场实际情况安装多台变频器）。K: 开放式变频器。T7系列可根据客户需求定制。
