| 额定电压 | 380V |
|---|---|
| 功率范围 | 2.2KW |
| 供电电压 | 低压 |
| 频率范围 | 0-3000 |
| 营销方式 | 代理 |
| 品牌 | 海为 |
| 型号 | E2.2T4 |
| 加工定制 | 否 |
| 系列 | E系列经济型 |
E2.2T4
| 产品系列 | |
| 通讯口 | |
| 网络制式 | |
| 内置PID功能。支持国际标准RS485通讯（Modbus RTU）。简易PLC，多段速运行。V/F曲线多样化，V/F可分离。自动稳压功能（AVR），保持输出电压恒定。 | |
| 变频器型号 | 电源容量KVA | 输入电流A | 输出电流A | 适配电机 | 发热功耗KW | |
| KW | HP | |||||
| 三相380V | ||||||
| E2.2T4 | 4 | 5.8 | 5.1 | 2.2 | 3 | 0.066 |

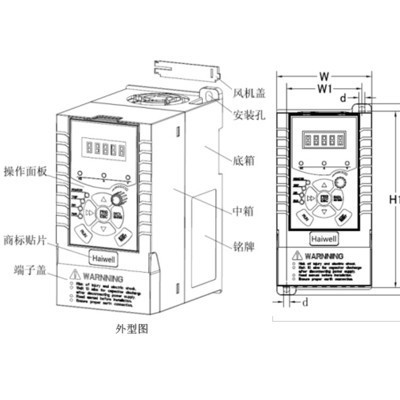

产品外形及安装尺寸
| 变频器型号 | 外形及安装尺寸（mm） | 重量（kg） | |||||
| W | W1 | H | H1 | D | Φd | ||
| 三相380V | |||||||
| E2.2T4 | 82.6 | 65.5 | 166 | 154 | 118.5 | Φ5.2 | 1.25kg |

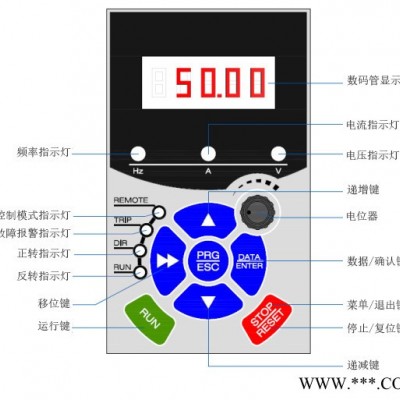

操作面板
主控示意图
| 项目 | 规格 | |
| 基本功能 | 频率 | 矢量控制：0～300Hz V/F 控制：0～3000Hz |
| 载波频率 | 0.5kHz～16kHz 可根据负载特性，自动调整载波频率。 | |
| 输入频率分辨率 | 数字设定：0.01Hz 模拟设定：频率×0.025% | |
| 控制方式 | 开环矢量控制（SVC）、V/F控制 | |
| 启动转矩 | G 型机：0.5Hz/（SVC） P 型机：0.5Hz/ | |
| 调速范围 | 1：100（SVC） | |
| 稳速精度 | ±0.5%（SVC） | |
| 过载能力 | G 型机：150% 额定电流 60s；180% 额定电流 3s P 型机：120% 额定电流 60s；150% 额定电流 3s | |
| 转矩提升 | 自动转矩提升；手动转矩提升 0.1%～30.0% | |
| V/F 曲线 | 三种方式：直线型；多点型；N 次方型 V/F 曲线 （1.2 次方、1.4 次方、1.6 次方、1.8 次方、2 次方） | |
| V/F 分离 | 2种方式：全分离、半分离 | |
| 加减速曲线 | 直线或 S 曲线加减速方式。四种加减速时间，加减速时间范围 0.00s～65000s。 | |
| 直流制动 | 直流制动频率：0.00Hz～频率 制动时间：0.0s～36.0s 制动动作电流值：0-100 | |
| 点动控制 | 点动频率范围：0.00Hz～50.00Hz 点动加减速时间：0.00s～65000s | |
| 简易 PLC、多段速运行 | 通过内置 PLC 或控制端子实现16段速运行 | |
| 内置 PID | 可方便实现过程控制闭环控制系统 | |
| 自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | |
| 快速限流功能 | 减小过流故障，保护变频器正常运行 | |
| 转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制 | |
| 个性化功能 | 出色的性能 | 以高性能的电流矢量控制技术实现异步电机控制 |
| 瞬停不停 | 瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 | |
| 快速限流 | 避免变频器频繁的出现过流故障 | |
| 虚拟 IO | 五组虚拟 DIDO，可实现简易逻辑控制 | |
| 定时控制 | 定时控制功能：设定时间范围 0.0Min～6500.0Min | |
| 多电机切换 | 二组电机参数，可实现二个电机切换控制 | |
| 多线程总线支持 | 支持：RS-485总线 | |
| 强大的后台软件 | 支持变频器参数操作及虚拟示波器功能。通过虚拟示波器可实现对变频器内部状态的图形监视 | |
| 运行 | 命令源 | 操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换 |
| 频率源 | 10 种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换。 | |
| 辅助频率源 | 10 种辅助频率源。可灵活实现辅助频率微调、频率合成。 | |
| 输入端子 | 标准： 5个数字输入端子; 2 个模拟量输入端子，1 个仅支持 0～10V 电压输入；1 个支持 0～10V 电压输入或 0～20mA 电流输入。 | |
| 输出端子 | 标准： 1 个数字输出端子； 1 个继电器输出端子； 1个模拟输出端子，支持 0～20mA 电流输出或 0～10V 电压。 | |
| 显示与键 盘操作 | LED 显示 | 显示参数 |
| LCD 显示 | 可选件，中 / 英文提示操作内容 | |
| 参数拷贝 | 可通过 LCD 操作面板选件实现参数的快速复制 | |
| 按键锁定和功能选择 | 实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作 | |
| 保护功能 | 上电电机短路检测、输出缺相保护、过流保护、过压保护、欠压保护、 过热保护、过载保护等 | |
| 环境特性 | 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 |
| 海拔高度 | 低于 1000m | |
| 环境温度 | －10℃～＋40℃（环境温度在 40℃～50℃，请降额使用） | |
| 湿度 | 小于 95%RH，无水珠凝结 | |
| 振动 | 小于 5.9m/s2（0.6g） | |
| 存储温度 | －20℃～＋60℃ | |
