| 产品系列 | SC-800 |
|---|---|
| 电源相数 | 三相 |
| 额定电压 | 三相AC380-440 |
| 供电电压 | 低压 |
| 控制方式 | V/F开环 |
| 滤波器 | 内置滤波器 |
| 应用范围 | 通用 |
| 营销方式 | ** |
| 适配电机功率 | 其它 |
| 输出电压调节方式 | PWM控制 |
| 外型 | 塑壳 |
| 品牌 | 微能Winner |
| 型号 | SC-800-3R7T4 |

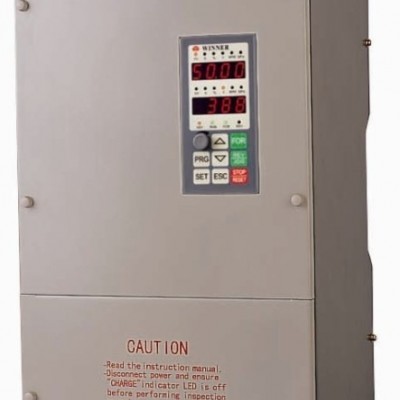

SC-800系列变频器
输出功率：10V-45V 220V-300V
应用范围：各大产品超市
主要特点：·采用优化无感矢量PWM控制，输出电流谐波成分大小，运行平稳，效率高
·输出频率0.1-400Hz
·超低噪音，载波频率可自1KHz-18Hz调整
·具有动态稳压调节功能（AVR），即使输入电压存在较大的波动，输出电压也基本保持不变
·数字键盘、模拟电位器、电压源等，控制方式灵活方便
技术参数
| 控制特性 | 控制方式 | 正弦波PWM方式/（V/F控制&无感测器向量控制） | |
| 频率设定解析度 | 0.1Hz | ||
| 输出频率解析度 | 0.1Hz | ||
| 转矩特性 | 具自动转矩补偿、自动转差补偿，启动转矩在5Hz时可达150%额定转矩 | ||
| 过负载能力 | 额定输出电流的150%运行60秒 | ||
| 禁止设定频率 | 可自0.1到400Hz设定3点 | ||
| 加速/减速时间 | 0.1～600秒（2段加/减速时间可分别独立设定） | ||
| 失速防止位准 | 可以马达负载特性以驱动器额定电流的20～200%设定 | ||
| 直流制动 | 停止时可自0.1～60Hz操作，制动电流0～100%的额定电流启动时间0～5秒，停止时间0～25秒 | ||
| 回升制动转矩 | 大约20%（外皆选购的制动电阻可达125%） | ||
| V/F曲线 | 任意V/F曲线设定 | ||
| 运转制特性 | 频率设定信号 | 数位操作器 | 由▲▼控制 |
| 外部端子 | 电位器5K/0.5W, 0～+10VDC, 4～20mA,多功能输入选择0～5（7段速；寸动、上/下指令）、串列通讯埠（RS-485） | ||
| 运转操作信号 | 数位操作器 | 由RUN, STOP键设定 | |
| 外部端子 | 2线/3线式（Run, Stop, Fwd/Rev）：寸动运转，串列通讯埠（RS485），多机能的AUTO-RUN运转 | ||
| 智慧型输入端子 | 7段可预设速度切换，7段可程式运行，加减速禁止指令，2段加减速切换、外部计数器、寸动运转、程序运转、外部B.B(NC,NO)选择、辅助机保养、辅助马达控制失效、驱动器重置、逐增/逐减频率端子设定、寸动运转 | ||
| 智慧型输出端子 | 运转中，频率到达输出，零速指示，程序运转，计数器到达指示，过转矩，外部输出遮段b.b中，操作模式，故障指示，驱动器准备完成、过热预警，紧急停止 | ||
| 类比信号输出 | 可指示输出频率/电流信号输出 | ||
| 故障信号接点 | 驱动器故障时接点“ON”(一个“C”解点的继电器或一组开极集输出) | ||
| 内建功能 | 自动稳压输出调节，加速/减速S曲线设定，遇电压、过电流失速防止，3组异常记录，禁止反转，瞬时停电再启动，直流制动，自动转矩补偿，转差补偿，自动调试马达参数，载波频率调整，输出频率上下限设定，参数重置，向量控制，PID回授控制，外部计数，可程序控制，MODBUS通讯，异常重置，异常再启动，节能运转，数位频率信号输出，散热风扇运转方式选择，睡眠/苏醒功能，1st/2nd频率来源选择 | ||
| 保护功能 | 过电压，过电流，低电压，外部异常中断，马达过载，接地保护，驱动器过载，驱动器过热，电子热动电驿 | ||
| 数位操作器 | 内含6个功能键，4位数的7段LED显示器，4个状态LED灯，可设定频率，显示实际输出频率，输出电流，使用者自定单位，参数浏览及修改设定及参数锁定，异常故障显示，可执行运转、停止、重置、正转/反转 | ||
| 环境 | 保护等级 | IP20 | |
| 污染环境程度 | 2 | ||
| 使用场所 | 高度1000米以下，室内（无腐蚀性气体、液体、无污垢） | ||
| 环境温度 | -10℃～+40℃（+50℃无防尘盖）（无结露且无结冻） | ||
| 保存温度 | -20℃～60℃ | ||
| 湿度 | 90%RH以下（无结露） | ||
| 振动 | 20Hz以下9.80665m/s（1G）20～50Hz5.88m/s（0.6G） | ||
