| 电源相数 | 三相 |
|---|---|
| 额定电流 | 2.5-860 |
| 额定电压 | 380V |
| 供电电压 | 380 |
| 控制方式 | V/F控制 |
| 滤波器 | 内置 |
| 应用范围 | 通用 |
| 适配电机功率 | 0.75-500 |
| 输出电压调节方式 | PWM控制 |
| 外型 | 塑壳 |
| 品牌 | 英威腾 |
| 电源性质 | 电源矢量 |
产品介绍：

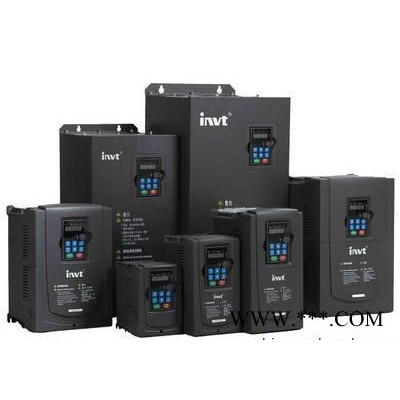

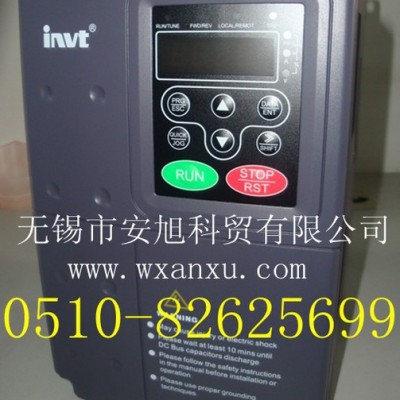

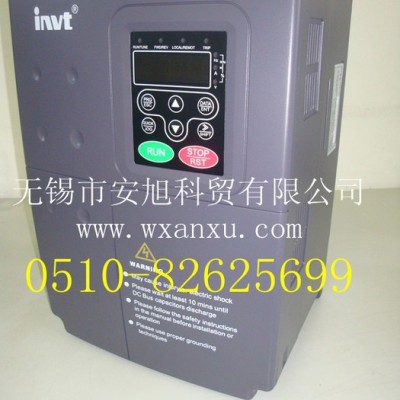

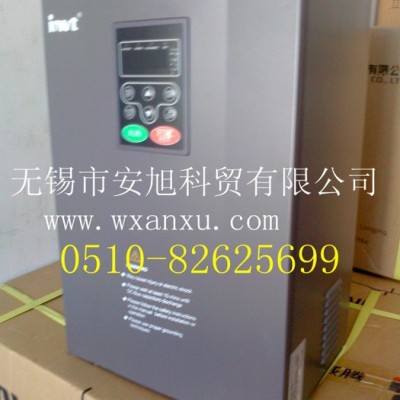

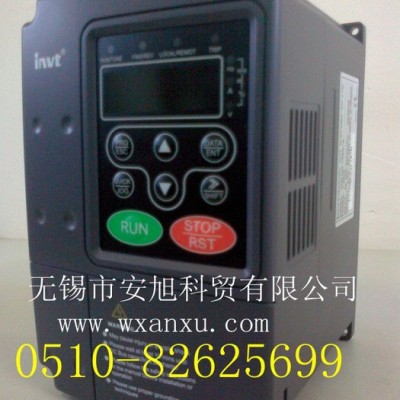

CHF100A系列矢量通用型变频器为CHF系列功能增强型产品，其融合CHF100CHE100所有优点于一身，采用DSP控制系统，完成优化的雾速度传感器控制、V/F控制，功能更优化，应用更灵活，性能更稳定。可广泛应用于风机、泵类负载及对速度控制精度、转矩响应速度、低频输出特征有较高的应用场合。
1、三种控制方式：无PG矢量控制（SVC）、V/F控制、转矩控制；
2、启动转矩：无PG矢量控制：0.5HZ/150%(SVC);
技术特点：
3、18.5KW~90KW变频器内置直流电抗器，提高输入侧功率因数，提高整机效率及稳定性；
4、0.75KW~15KW各规格内置制动单元，如需快速停车，可直接连接制动电阻；
5、16段简易PLC、多段速控制及PID控制；
6、支持多种频率设定方式：数字设定、模拟量设定、PID设定、通讯设定等；
7、支持启动、停机直流制动；
8、输入、输出端子均自由编程，用户可根据需要组合出多种工作模式；
9、具备跳跃频率控制功能，避免机械共振，使系统更加稳定可靠；
10、具备自动电压调整功能，有效解决大功率电机低频振荡问题；
11、具备振荡抑制功能；
12、提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能。
应用场合
锅炉鼓、引风机、煤矿井下排风机；
中央空调节能改造；
油田注水泵、输油泵；
空压机节能改造；
音乐喷泉。
英威腾变频器、国产变频器、变频器代理、变频器维修、江苏变频器、无锡变频器
CHF100A系列外形尺寸及安装尺寸
机型 | 外形尺寸 | 额定输出电流（A） | 适配电机（KW） | ||
A(mm) | B(mm) | C(mm) | |||
3AC 380V±15% | |||||
CHF100A-0R7G-4 | 120 | 180 | 140 | 2.5 | 0.75 |
CHF100A-1R5G-4 | 3.7 | 1.5 | |||
CHF100A-2R2G-4 | 5 | 2.2 | |||
CHF100A-004G/5R5P-4 | 160 | 250 | 175 | 9/13 | 4/5.5 |
CHF100A-5R5G/7R5P-4 | 13/17 | 5.5/7.5 | |||
CHF100A-7R5G/011P-4 | 220 | 320 | 180 | 17/25 | 7.5/11 |
CHF100A-011G/015P-4 | 25/32 | 11/15 | |||
CHF100A-015G/018P-4 | 32/37 | 15/18 | |||
CHF100A-018G/022P-4 | 290 | 467 | 215 | 37/45 | 18/22 |
CHF100A-022G/030P-4 | 45/60 | 22/30 | |||
CHF100A-030G/037P-4 | 60/75 | 30/37 | |||
CHF100A-037G/045P-4 | 375 | 577 | 270 | 75/90 | 37/45 |
CHF100A-045G/055P-4 | 90/110 | 45/55 | |||
CHF100A-055G/075P-4 | 110/150 | 55/75 | |||
CHF100A-075G/090P-4 | 460 | 755 | 330 | 150/176 | 75/90 |
CHF100A-090G/110P-4 | 176/210 | 90/110 | |||
CHF100A-110G/132P-4 | 210/250 | 110/132 | |||
CHF100A-132G/160P-4 | 490 | 1275 | 391 | 250/300 | 132/160 |
CHF100A-160G/185P-4 | 300/340 | 160/185 | |||
CHF100A-185G/200P-4 | 340/380 | 185/200 | |||
CHF100A-200G/220P-4 | 750 | 1358 | 402 | 380/415 | 200/220 |
CHF100A-220G/250P-4 | 415/470 | 220/250 | |||
CHF100A-250G/280P-4 | 470/520 | 250/280 | |||
CHF100A-280G/315P-4 | 520/600 | 280/315 | |||
CHF100A-315G/350P-4 | 600/640 | 315/350 | |||
CHF100A-350G-4 | 1200 | 1950 | 502 | 640 | 350 |
CHF100A-400G-4 | 690 | 400 | |||
CHF100A-500G-4 | 860 | 500 | |||
