| 产品系列 | AVF200 |
|---|---|
| 电源相数 | 单相 |
| 额定电压 | 单相/三相AC220 |
| 控制方式 | V/F闭环 |
| 应用范围 | 通用 |
| 营销方式 | 现货 |
| 适配电机功率 | 0.75KW |
| 输出电压调节方式 | PWM控制 |
| 外型 | 铁壳 |
| 品牌 | 松下 |
| 型号 | AVF200-0072 |
| 电源性质 | 电压型 |
| 外形尺寸 (mm) | 112*143*150 |
| 物料编号 | 150812391 |

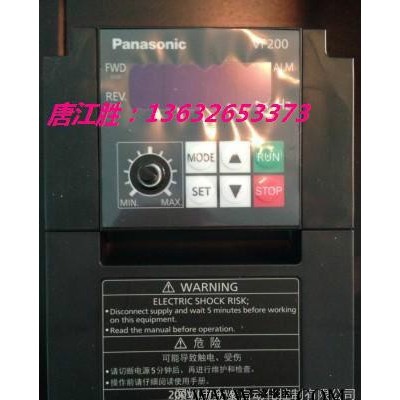

高效运行，性能卓越的简易矢量型变频器VF200
特点
利用矢量控制输出较高的低速力矩
·采用本公司独创的矢量控制技术，即使在中低速中也能产生较高的力矩(1Hz→150％)。在负载变动较大且需要充足的起动力矩的装置中，如载有大量半成品的传送带和重型转车台等，也可顺利运转。在同样需要低速力矩的罐头敛缝机、冲压机、射出成型机等的运转中也可发挥威力，无需使用放大1 个等级或者2 个等级以上容量的变频器，为降低成本和消减安装空间做出贡献。
·此外，还备有自动调谐功能，可对参数进行简单、适当的设定，从而发挥良好的电机特性。
|
采用大型的操作面板，进一步提高了操作性
·大型清晰的7 段显示
·便于操作的大型电位器
·简洁易于识别的键配置
操作面板为可拆卸式
·只需要安装在其他设备上，即可复制参数进行使用。
·72mm×72mm 的DIN 尺寸，即使安装在柜面上，也可保持美观。
·用户只需准备市售LAN 线缆(直线型)即可连接操作面板和主机，具有采购简单，价格实惠的特点。(最长5m)
|
标准配备串行接口RS485
通过RS485 串行通信最多可控制31 台VF200。通信协议对应Modbus-RTU 和MEWTOCOL, 可简单地通过计算机或者PLC 发出速度指示，或进行数据收集。
(本公司FP系列PLC具备Modbus-RTU和MEWTOCOL主站功能)。
对应纺织络筒机功能
●纺织绕线往复运转功能
·绕线模式控制功能在下图所示的三角波模式的频率下运行。
●全新的运行模式
· 随机摆动模式：可以有效防止绕线堆积在同一点
· 绕线长度停止模式：绕线累计一定长度后自动停止功能
· 脉冲输入长度计算模式：方便显示统计绕线长度，计算结果可通信
· 两点模式：基准频率随绕线长度平滑最终变化至第二频率
内置输出短路保护电路
即使因过负载等使电机发生故障，引起短路，VF200 也 会检测到过电流，通过瞬间断开输出来保护电路，因此可 放心使用。
配备高速电流限流功能
即使因负载变动而在瞬间内流过过大电流，VF200 也不会跳闸，而是继续运转，从而提高了生产性。对重型转车台的急速加速和面包、面类等粘性较高的物体的搅拌等有效。
高度的施工性和维护性
系统构成
使用本公司小型PLC[FP-X] 和VF200 来控制水槽泵压
PLC构成
应用说明
■对工厂内食堂排水进行细菌分解，用泵汲取沉淀槽内蓄积的清水，经过过滤器过滤后，作为工业用水送至蓄水槽。
■用VF200来控制电机速度，从而调整泵的压力。
■利用PLC[FP-X]向VF200输出速度指令，利用(0-10V)模拟信号。
■从FP-X输出的速度指令(0-10V模拟输出)依据流量计②的值。流量计的值变小后，为提高泵压，增加模拟输出值。
■流量计①和流量计②的差值超过一定值后，判断为过滤器堵塞，从FP-X输出更换信号。
■将模拟I/O插卡(AFPX-A21)安装到FP-X后，可对应两个流量计的模拟输入和VF200的模拟输出，通过利用安装面积较小的扩展插卡，同时组合使用小型变频器VF200,从而为控制柜的小型化做出大贡献。
种类
机型 | 操作面板 | 适用电机输出(kW) | 额定输出电流(A) | 额定输出容量(kVA) | 电源容量(kVA) | 大概重量(kg) | 操作面板 | |||
单相200V输入型 | AVF200-0022 | 0.2 | 1.5 | 0.6 | 0.9 | 1.0 | ||||
AVF200-0042 | 0.4 | 2.5 | 1.0 | 1.3 | 1.0 | |||||
AVF200-0072 | 0.75 | 4.2 | 1.7 | 2.3 | 1.4 | |||||
AVF200-0152 | 1.5 | 7.0 | 2.8 | 3.6 | 1.6 | |||||
AVF200-0222 | 2.2 | 10.0 | 4.0 | 5.0 | 2.1 | |||||
三相400V输入型 | AVF200-0074 | 0.75 | 2.1 | 1.7注2) | 2.6注3) | 1.6 | ||||
AVF200-0154 | 1.5 | 4.0 | 3.2注2) | 4.8注3) | 1.7 | |||||
AVF200-0224 | 2.2 | 5.5 | 4.4注2) | 6.4注3) | 1.9 | |||||
AVF200-0374 | 3.7 | 8.7注1) | 6.9注2) | 10.4注3) | 2.0 | |||||
AVF200-0554 | 5.5 | 12注1) | 9.6注2) | 13.6注3) | 3.5 | |||||
AVF200-0754 | 7.5 | 17注1) | 13.5注2) | 17.6注3) | 3.6 | |||||
AVF200-1104 | 11 | 22注1) | 17.5注2) | 21.1注3) | 6.8 | |||||
AVF200-1504 | 15 | 31注1) | 24.5注2) | 27.7注3) | 7.0 | |||||
注1): | 3.7kW以上的变频器的额定输出电流需要根据设定的载波频率来降低输出电流。 | |||||||||
注2): | 额定输出容量：单相200V型表示输出电压为230V AC时的数值，三相400V型表示输出电压为460V AC时的数值。 | |||||||||
注3): | 电源容量根据电源侧的阻抗而发生变化。请准备上表所示值的电源。 | |||||||||
注4): | 过电流反复流过，或者在高温下使用时，可能会出现过电流跳闸现象。 | |||||||||
注5): | 操作面板AVF200-REM1适用于200V•400V产品。 | |||||||||
