为了更好地使用 QJB型推流  列潜水搅拌机，在安装使用前，请认真阅读以下说明。

二 用途

低速推流  列搅拌机适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

QJB型潜水搅拌机的使用条件：

1、 连续运行时，介质温度不高于40℃；

2、 介质PH值为6-9。

3、 大潜没深度10m。

三 结构图

四 型号表示示例

Q J B 1.5 / 4 – 1800 / 2 – 42

                              叶轮转速r/min

                              叶片枚数

叶轮直径mm

电机极数

电机额定功率kW

潜水搅拌机代号

五 装配与安装

我们建议用原装的零部件来安装潜水搅拌机。

1、叶片的装配

注意：

在搅拌机装上安装  统前，先根据工作条件选择角度调整片。

确保两枚叶片在安装时为同一角度。

步骤1、松开轮毂（1）上端盖（2）的螺钉（3）(M16*80左螺纹)，卸下端盖；

步骤2、将一枚叶片从上插入轮毂的孔中，使叶轮轴的槽对外，用已选择好的角度调整片（4）放入叶轮轴的槽内，用两颗螺钉与轮毂连接，用内六角扳手先拧紧左侧的螺钉（5），再拎紧右侧的螺钉（6）。

为了便于安装 二枚叶片，将轮毂旋转180o，然后用上述方法安装 二枚叶片。

步骤3、盖上端盖，将两片齿型垫圈和 M16*80左螺纹螺钉拧入。

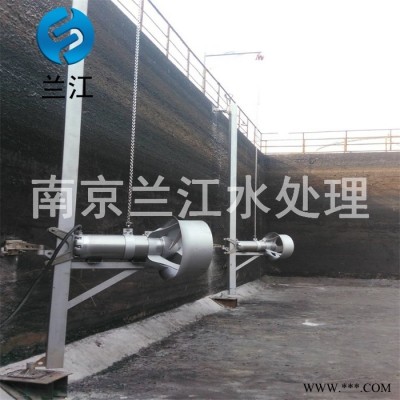

2、搅拌机的安装

将导杆和吊架按要求用胀锚螺钉固定好。

装上减振块和滑套。

用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机**位前，检查升降是否灵活自如。

缓慢均匀地放下搅拌机，确保搅拌机**位正确。使手摇葫芦钢丝绳处于松弛状态。

确保电缆在搅拌机运行时，不被卷入叶轮中！

3、试运转

开机前，由合格专业人员检查整个  统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

**调试时，必须检查叶轮的旋转方向是否正确。方法是：将潜水搅拌机悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮应为顺时针方向运转。如旋转方向不正确，更换电源电缆的两相。如多台搅拌机连接在同一个控制柜上时，应对每台搅拌机进行单独检查旋向。

注意：检查旋转方向时，要确保旋转的叶轮不会伤害工作人员，也不要靠近旋转的叶轮。

4、运转

在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保搅拌机安装到位。接通电源进行运转，并检查是否正常。

5、注油与换油

搅拌机在出厂前减速箱内已注油。 一次运转100小时后应更换新油，以后可每3-6个月更换一次。润滑油牌号为90号工业齿轮油或20号机械油。加油量约为1.2升。

换油应按下列方法进行：

把搅拌机放置好，松开上下两只螺塞，放出润滑油，然后用洗涤油清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。

如果换下的油中发现有水（呈奶状乳化液），按规定清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。三星期后必须重新检查一次，如果油又变成奶状乳化液，应检查机械密封件，必要时应进行更换（请与我公司或维修  部联  ）。
