| 材质 | 其他 |
|---|---|
| 电压 | 220v/380v |
| 风量 | 21（m3/m） |
| 功率 | 0.12（kw） |
| 类型 | 离心式鼓风机 |
| 升压 | 6（kPa） |
| 适用范围 | 6 |
| 性能 | 低噪音风机 |
| 用途 | 管道风机 |
| 重量 | 10~60（kg） |
| 风机压力 | 中压风机 |
| 气流方向 | 其他 |
| 品牌 | 其他 |
| 型号 | HG-120（其它型号价格请联系客服） |
| 加工定制 | 否 |

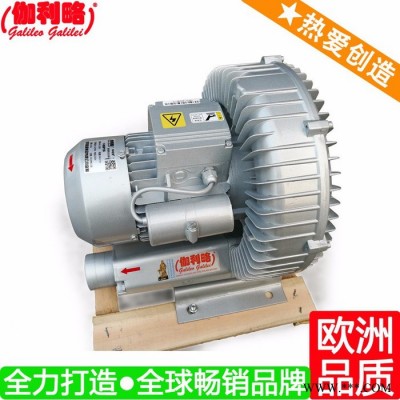

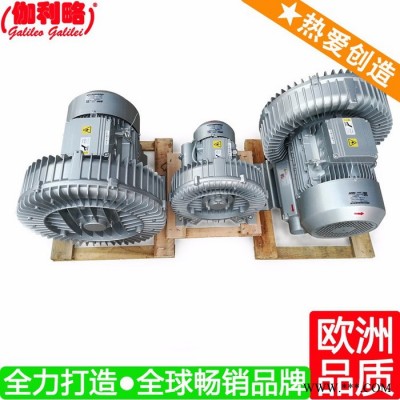

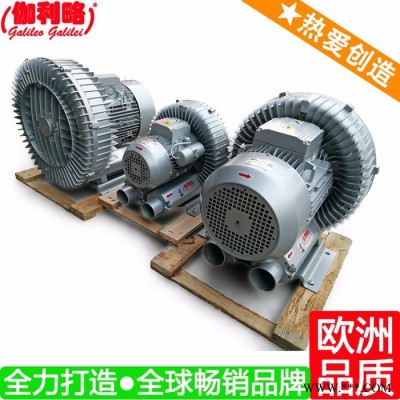

HG旋涡风机

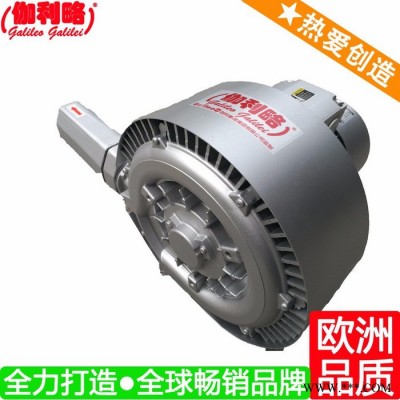

备注：380V可定做双叶轮款，详情请联系客服。
HG旋涡风机产品特点:
离心循环设计,压力高,风量大；
气流缓冲设计,噪音更低；
起动力矩小,工作过程稳定,可靠；
无油润滑设计,气体更纯净；
表面磷化处理,静电喷涂,色泽均匀,附着力更强；
功率配置范围广,产品使用寿命长；
HG旋涡风机产品用途:
适用于切纸机、卷烟滤嘴成型机、电镀槽液搅拌、雾化干燥机、水处理曝气、丝网印刷机、照相制版机、注塑机自动上料烘干机、液体灌装机、电焊设备、电影机械、纸张运送、干洗衣服、清洗、空气除尘、干瓶、气体传送、送料、收集等方面。
DF多翼式低噪声离心鼓风机
DF系列多翼式低噪声离心鼓风机是一种小功率微型风机，具有效率高、噪声低、体积小等特点。
DF系列多翼式低噪声离心鼓风机广泛应用于塑料、印刷、干燥、电机等机械行业，用于温控、冷却、吸风和通风换气净化作用
风机安装前得检查
A 了解风机的规格,形式,进出风口位置及相应的安装尺寸,配用电机的电力要求.
B 安装前应认真检查风叶及机壳有否因运输而损坏变形,检查螺栓是否坚固,否则应待修复后方可安装使用.
C 排烟口与排烟风机应设联锁装置,当任何一个排烟口开启时,排烟风机即能自动启动.
D 风机启动前,首先要检排烟风机查风机及管道内有无妨碍转动的物品;检查电气线路是否完好.
E 安装后,定期检查风机各部件,检查轴承润滑是否充足,以保证风机能随时启动,正常动作.
F 叶轮旋转方向必须与风筒的箭屋顶风机头标记一致.
CZR离心式中压台湾鼓风机
CZ低噪音中压吹风机
台湾鼓风机的介绍
1、 台湾式鼓风机是一种新型风机，具有风量大、噪声低、体积小运转平衡，最大优点就是风门可以调节，通过调节风门来改变风量的大小，灵活运转、效率高。
2、 根据产品型号可以分为：2寸、2.5寸、3寸等，可订造110v、220v、380v、230v等电源电压及各种制式插头（英式、美式、法式、、、、、）
台湾鼓风机的用途
注意事项
1.正确安装，使用，维护产品。正确使用可以使产品表现优越的性能，保证使用寿命。
2.拆开包装后，请检查各部件是否完整无损，如有任何问题，请立即联系经销商。
3.如在使用过程中出现故障，请勿随意拆卸，找专业人士检修。
4.使用要求：电压，频率保持稳定，电容可以在一定程度上增强产品对环境的适应。
5.在移动，维护和清洁前请关掉电源，移动时请覆盖保护包装。确保产品远离儿童与非专业人士，以保证安全。
6.避免日晒，雨淋，受潮等环境。清洁维护后，请确保所有部件干燥无水份遗留。
7.为了防止起火，请误在本产品旁放置汽油，酒精等易燃品。
8.安装时请不要靠近主开关，但是要在附近安装单独的点换开关，以便有事故即使断电。
9.为确保风机正常运转，请注意管道通畅。
台湾鼓风机的结构性能
1、外壳和叶轮是由铝金压铸而成
2、 重量轻、结构强、风量大、压力高
3、 结构简单、并且携带方便，带有提手可以随意挪动
1．风机剧烈振动
①风机轴与电机轴不同心，皮带轮槽错位；
②机壳或进风口与叶轮磨擦；
③基础的刚度不够或不牢固；
④叶轮铆钉松动或叶轮变形；
⑤叶轮轴盘孔与轴配合松动；
⑥机壳、轴承座与支架，轴承座与轴承盖等联接螺栓松动；
⑦风机进、出口管道安装不良，产生共振；
⑧叶片有積灰、污垢、叶片磨损、叶轮变形、轴弯曲使转子产生不平衡。
1． 轴承升温过高
①轴承箱剧烈振动；
②润滑剂质量不良，变质或含有灰尘，砂粒、污垢等杂质或填充量不足；
③轴承箱盖、座联接螺栓之紧力过大或过小；
④轴与滚动轴承安装歪斜、前后两轴承不同心；
⑤滚动轴承损坏或轴弯曲。
3．电机电流过大和温升过高
①开车时进、出气管道闸门未开；
②电机输入电压低或电源单相断电；
③受轴承箱剧烈振动的影响；
④主轴转速超过额定值。
安装于使用方法
安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密。叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。
安装时：注意检查机壳，壳内不应有掉入、遗留的工具和杂物。在一些结合面上为了防止生锈、减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结合面，进出风管道联接时应调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上。并注意保证风机的水平位置。
安装要求：
1．按图纸所示的位置与尺寸安装，为确保高效率特别要保证进风口与叶轮的轴向和径向间隙尺寸。
2．安装后试拔传动组，检查是否有过紧或与固定部分碰撞现象。
3．全部安装完毕，总检合格后，才能进行风机的试运转。
为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出阀门稍开）的情况下进行，如情况良好，逐步开启阀门直到规定的工况为止。在运转过程中应严格控制电流，不得超过额定值。
风机的操作：
（1）风机启动前，应进行下列准备工作：
a． 将进风阀门关闭，出风阀门稍开。
b． 检查风机各部的间隙尺寸，转动部分与固定部分有无碰撞及磨擦现象。
（2）风机启动后，达到正常转速时，应在运转过程中，经常检查轴承温度是否正常，当轴承温度没有特殊要求时，轴承温升不得超过周围环境温度的40℃；轴承部位的均方根振动速度值不得大于6.3mm/s。如发现风机有剧烈的振动、撞击，轴承温升迅速上升等现象时，则必须紧急停车。
1． 风机维护工作注意事项：
①只有风机设备完全正常的情况下方可运转。
②如风机设备在检修后开动时，则需注意风机各部位是否正常。
③定期清除风机内部積灰、污垢等杂质，并防止生锈。
④为确保人身安全，风机的维护必须在停车时进行。
2．风机正常运转的注意事项：
①在风机开车、停车或运转过程中，如发现不正常现象时应立即进行检查，若是小故障应及时查明原因设法消除。发现大故障应立即停车检修。
②除每次检修应更换润滑剂外，正常情况下根据实际情况更换润滑剂。
四、风机检查与维护
（一）、风机的安装和使用
安装前：应对风机各部件进行全面检查，各部件联接是否牢固，传动部件是否运转灵活。
安装时：风机进、出口管道联接应调整使之自然吻合，不得强行联接，必要时可采用软联接。
安装后：1）应手动盘车，检查风机是否运转灵活，有无碰撞现象，方可试运转。
2）为了防止电机过载烧毁，风机启动时必须在无载荷情况下启动，如情况良好逐渐增大载荷。
风机的操作：
1）风机启动前应将进气口关闭。
2）检查风机各部位是否正常。
3）风机在规定载荷下运转一段时间后，应检查轴承温度是否正常。当轴承温度无特殊要求时，轴承温升一般不得高于环境温度40℃。轴承部位的振动速度有效值Vrms≤7.1mm/s。如发现有剧烈振动、撞击，轴承温升迅速上升等现象时必须紧急停车。
（二）、风机的维护与故障排除
1．风机维护工作中的注意项目：
①风机只有在完全正常情况下方可运转。
②如果风机在维修后开动时，则需注意风机各部位是否正常。
③定期清除风机内部积灰、圬垢等杂质，随时检查皮带松紧度，防止皮带打滑。
④风机的维护必须在停车时进行。
⑤风机运转过程中，如发现不正常现象时，应立即停车，进行检查。
⑥除每次拆修后应更换润滑脂外，正常情况下每六个月更换一次润滑脂。
2．风机主要故障及产生的原因：
①风机振动剧烈
a.机壳或进风口与叶轮摩擦；
b.叶轮铆钉松动或变形；
c.风机进、出气口管道安装不良，产生共振；
d.叶片有积灰、污垢；叶片磨损；叶轮变形；轴弯曲使转子产生不平衡。
e.两个皮带轮位置没有对正。联轴器安装不正确，联轴器两边中心没有对正；联轴器工作一段时间后，位置变化；联轴器的弹性元件变形过大、磨损过大。
②轴承温升过高
a.轴承箱振动剧烈；
b.轴承损坏或轴弯曲；
c.润滑脂质量不良或含杂质。
d.轴承缺油或轴承加油过量。
③电机电流过大和温升过高
a.开机时进、出口管道未关严；
b.输入电压过低或电源单相断电；
c.主轴转速超过额定值；
d.输入介质密度过大或温度过低。
e.电机轴承损坏；轴承缺油或加油过量。
f.系统发生变化，导致风机负载变大，电机负载变大。
木箱、泡沫或纸箱包装。重量轻一般发快递，其它只能发物流（需到物流站自提），详情请联系我们。
上海进变实业为一般纳税人，可开17%增值税专用发票或增值税，详情请联系我们。
售后服务承诺
1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海进变实业将及时免费更换和修理。
2.产品实行终身包修，免费保修期满后买方如委托上海进变实业进行维护保养，上海进变实业将对设备进行维护更换件（出厂价），并详细列出维保内容。
3.上海进变实业本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
产品品质承诺
1.上海进变实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海进变实业承担相应的责任。如因操作不当引起的后果，上海进变实业将以最低成本价对设备进行维护。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；
3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
