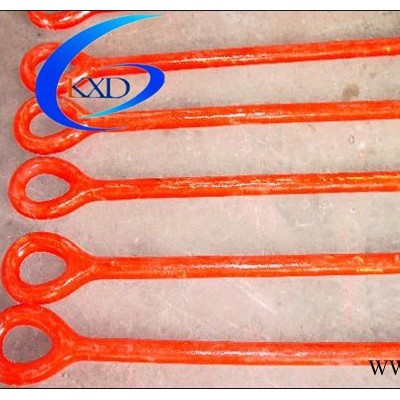

单臂吊环 DH75

使用说明

 1) 吊环使用前，操作者应负责确定吊环的提升作业安全工作载荷。建议吊环的提升作业安 全工作载荷取额定载荷的 0.8 倍。

 2) 吊环使用前，操作者应确认使用的吊环的额定载荷与大钩和吊卡的额定载荷相匹配。

 3) 使用前应检查所配对的吊环是否有效的固定在一起，两吊环的配对号码是否一致。

 4) 使用时，将配对的吊环拆开，吊环的大环套在大钩付钩上，吊环的小环套入吊卡两侧的 耳孔内**插入安全销，以防吊环脱出（注意：安装     吊环时应将吊环小头弯曲部分朝 内） 。

 5) 吊环出厂前均进行严格探伤检查，使用一个时期（建议 3 个月或一口井钻探结束）后， 应对吊环进行全面的探伤检查，其结果：高应力区应符 合 JB4730 规定的 2 级要求，其 它区域满足 3 级要求，如出现裂纹则严禁使用，不得维修。所有的检验应进行记录，并 保存，以便产品的追踪。 吊环高应力区图见图 1。

 6) 吊环在起吊作业中应垂直起吊。

 7) 严禁超出额定载荷（动载荷和静载荷的总和）作业。

 8) 吊环如出现承载面过度磨损（吊环上、下环顶端磨损量≥3mm） ，应严禁使用。

 9) 吊环材料经–20℃试验，性能满足规定要求。因此，如气温低于–20℃时，吊环应停止使 用。

 维护保养：
 1) 吊环每天使用后，应用软管将吊环冲洗或用刷子刷洗干净，以保持吊环的清洁。

 2) 吊环在不连续使用的情况下，表面应涂防锈油脂防锈，并放在通风干燥处。

 3) 吊环在使用过程中或使用前应每天应进行检查，其检查内容包括：吊环有无裂纹、有无 过度磨损，如发现裂纹或过度磨损，应停止使用或更换。

 4) 每口井钻井作业结束后，应卸下吊环清洗干净，并作无损探伤检查，以确保吊环使用过 程中的安全性。

 5) 吊环不允许进行维修和焊补。

吊环是石油钻采、地质勘探等部门用于悬挂吊卡的专用工具。

     设计安全系数n=2.25～3。
     额定载荷：75～750USton。
     单臂吊环两头为模锻成形，中间杆自由锻拔长。
     锻件经特殊热处理。
     产品**进行无损探伤检测。
     单臂吊环均经过1.5倍额定工作载荷的出厂载荷试验。
     单臂吊环上有额定载荷等标识。
     单臂吊环表面涂成品漆。
     适用于深井及超深井的钻井作业。
     此单臂吊环成对使用。
