| 电机功率 | 0 |
|---|---|
| 配套动力 | 0 |
| 用途 | 矿山铁路施工建设 |
| 品牌 | 智创 |
| 型号 | GB-2102 |
| 加工定制 | 是 |
应用范围：矿山机械
螺纹公差：5g
加工定制：是
表面处理：磷化
螺栓头：40*40mm
标准编号：GB-2102
直径：24mm
总长度：220mm
牙距：3mm
牙长：80mm
公称长度：180mm
规格：M24
类型：斗型螺栓
连接受力方式：普通螺栓
材质：碳钢
性能等级：6.8
精度等级：A
头型：斗型
制造标准：国标
型号：24*180

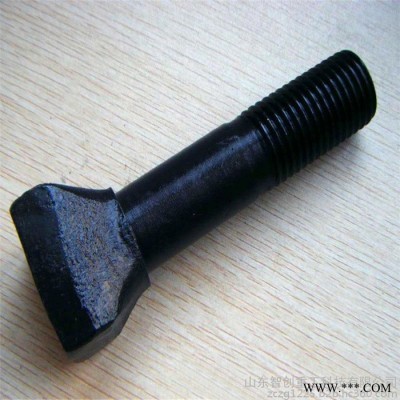

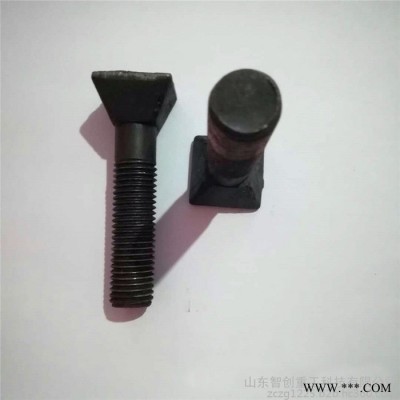

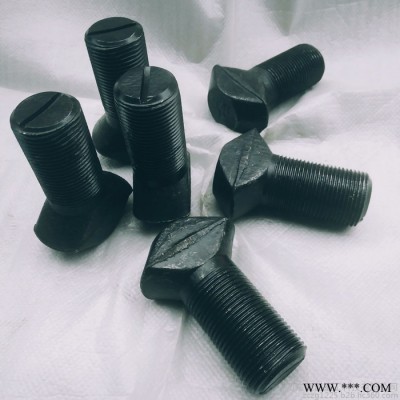

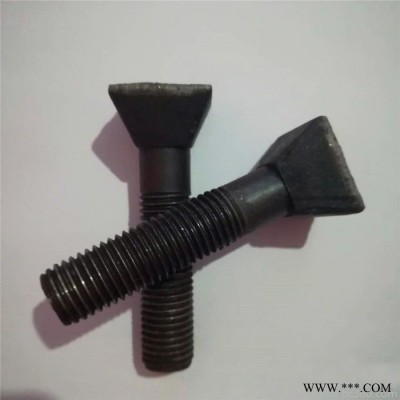

斗型螺栓：是使用在球磨机、破碎机上的衬板上的一类非标紧固件。
螺栓由正棱台的头部、螺杆、螺纹（带有外螺纹的圆柱体组成。
斗型螺栓的性能等级可以分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级，其中8.8级（含）以上强度螺栓材质为中碳钢以及合金钢经热处理 ，这些螺栓称为高强度螺栓，其余通称为普通强度螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓的公称抗拉强度值和屈强比值。例如：
1、性能等级4.8级的螺栓，其含义是：
(1)、螺栓材质公称抗拉强度达400MPa级；
(2)、螺栓材质的屈强比值为0.8；
(3)、螺栓材质的公称屈服强度达400X0.8=320MPa级
2、性能等级8.8级的螺栓，其含义是：
(1)、螺栓材质公称抗拉强度达800MPa级；
(2)、螺栓材质的屈强比值为0.8；
(3)、螺栓材质的公称屈服强度达800X0.8=640MPa级
3、性能等级10.9级的螺栓，其含义是：
(1)、螺栓材质公称抗拉强度达1000MPa级；
(2)、螺栓材质的屈强比值为0.9；
(3)、螺栓材质的公称屈服强度达1000X0.9=900MPa级
螺栓性能等级的含义是通用的标准，相同性能等级的螺栓，不管材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。螺栓的强度等级为10.9级是指螺栓的抗剪切应力等级为10.9GPa。
螺纹螺距的标准：
| M10 | 1.5 | 1.25 | 1 | 0.75 |
|
| M12 | 1.75 | 1.5 | 1.25 | 1 |
|
| M14 | 2 | 1.5 | 1.25 | 1 |
|
| M16 | 2 | 1.5 | 1 |
|
|
| M18 | 2.5 | 2 | 1.5 | 1 |
|
| M20 | 2.5 | 2 | 1.5 | 1 |
|
| M22 | 2.5 | 2 | 1.5 | 1 |
|
| M24 | 3 | 2 | 1.5 | 1 |
|
| M27 | 3 | 2 | 1.5 | 1 |
|
| M30 | 3.5 | (3) | 2 | 1 |
|
| M33 | 3.5 | (3) | 2 | 1.5 |
|
| M36 | 4 | 3 | 2 | 1.5 |
|
| M39 | 4 | 3 | 2 | 1.5 |
|
| M42 | 4.5 | 3 | 2 | 1.5 |
|
| M45 | 45 | 4 | 3 | 2 | 1.5 |
| M48 | 5 | 4 | 3 | 2 | 1.5 |
