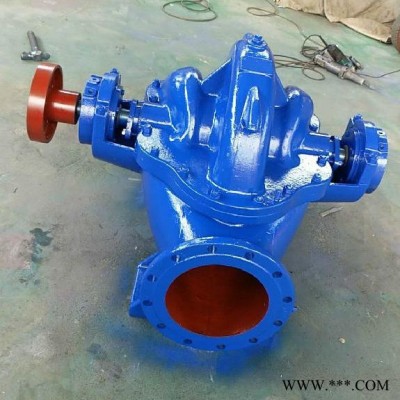

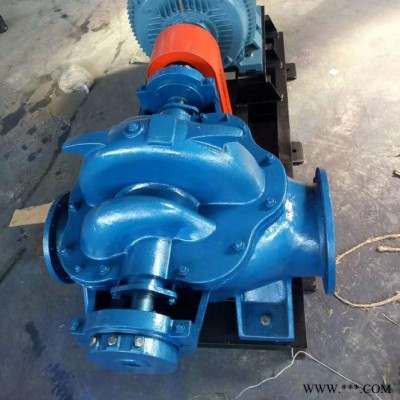

欧通泵业 单级双吸泵 S型离心式中开泵 SH中开双吸泵 机封型双吸泵 铜叶轮双吸泵 耐腐蚀双吸泵

用途	化工泵
驱动方式	电动
输送介质	清水泵
叶轮吸入方式	双吸式
流量	486（m3/h）
叶轮数目	1
扬程	65.1（m）
汽蚀余量	3.1（m）
吸入口径	0.（mm）
排出口径	0.（mm）
结构原理	中开泵
级数	单级
重量	222（kg）
电压	380（V）
功率	22（kw）
规格	250S-65 双吸泵
轴功率	112.6
材质	铸铁
产地	河北
性能	无泄露
泵轴位置	卧式
叶轮结构	半开式叶轮
品牌	欧通泵业
型号	250S-65 双吸泵

S型单级双吸离心泵的应用范围

S型离心泵的零件用不锈钢板压制，经激光焊接而成，并有多种牌号的不锈钢可供选用，因而S型离心泵的用途十分广泛，主要适用于输送各种洁净水及轻腐蚀液体，可用于住宅供水及增压、工业锅炉给水、空调系统循环体会水、水处理和反渗透系统、食品工业、医药工业用水等。

S型单级双吸离心泵的工作条件

流量范围：0.8m3/h~120 m3/h；
扬程范围：5.6m~330m；
温度范围：-20℃~120℃；
输送液体种类：各种清洁水及轻腐蚀液体；
泵腔承压：≤4.0MPa。

S型单级双吸离心泵的结构特点

1. 结构紧凑 外形美观，稳定性好，便于安装。
2. 运行平稳 优化设计的双吸叶轮使轴向力减小到限度，且有优异水力性能的叶型，泵壳内表面及叶轮表面具有抗汽蚀性能。
3. 轴承选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。
4. 轴封选用机械密封或填料密封。能保证8000小时运行无泄漏。
5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。
6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。

S型单级双吸离心泵的结构示意图

	1.泵体	5.双吸密封环	9.填料压盖
	2.泵盖	6.轴套	10.填料
	3.叶轮	7.联轴器
	4.轴	8.联轴体

S型单级双吸离心泵的型号意义

S型单级双吸离心泵的技术参数

型号	流量Q ( m3/h)	扬程H (m)	转速n (r/min)	功率(KW)		效率η (%)	汽蚀余量(NPSH)r(m)
				轴功率	电机功率
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75		23	30	64	2.5
150S100	160	100		59.8	75	73	3.5
150S78	160	78		45	55	73.5	3.5
150S78A	144	62		33.8	45	72	3.5
150S50	160	50		27.3	37	80	3.9
150S50A	144	40		20.9	30	75	3.9
150S50B	133	36		18.6	22	70	3.9
200S95	280	95		91.7	110	79.2	5.3
200S95A	270	75		73.5	90	75	5.3
200S63	280	63		58.3	75	82.7	5.8
200S63A	270	46		45.1	55	75	5.8
200S42	280	42		38.1	45	84.2	6
200S42A	270	36		33.1	37	80	6
250S65	485	65	1450	109	132	78.6	3
250S65A	468	54		89.4	110	77	3
250S39	485	39		61.5	75	83.6	3.2
250S39A	468	30.5		49.3	55	79	3.2
250S24	485	24		36.9	45	85.8	3.5
250S24A	414	20.3		27.6	37	83	3.5
250S14	485	14		21.5	30	85.8	3.8
250S14A	432	11		15.8	18.5	82	3.8
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4
300S90A	756	78		217	280	74	4
300S90B	720	67		180	220	73	4
300S58	790	58		149.9	180	84.2	4.4
300S58A	720	49		118.6	160	81	4.4
300S58B	684	43		100	132	80	4.4
300S32	790	32		79.2	110	86.8	4.6
300S32A	720	26		60.7	75	84	4.6
300S19	790	19		47	55	86.8	5.2
300S19A	720	16		39.2	45	80	5.2
300S12	790	12		30.4	37	84.8	5.5
300S12A	684	10		3.9	30	78	5.5
350S125	1260	125		534	710	80.5	5.4
350S125A	1181	112		462	630	78	5.4
350S125B	1098	96		373	500	77	5.4
350S75	1260	75		303	355	85.2	5.8
350S75A	1170	65		247	280	84	5.8
350S75B	1080	55		197	220	82	5.8
350S44	1260	44		173	220	87.5	6.3
350S44A	1116	36		131	160	84	6.3
350S26	1260	26		102	132	87.5	6.7
350S26A	1116	21.5		78.8	90	83	6.7
350S16	1260	16		64.5	75	85.3	7.1
350S16A	1044	13.4		48.8	55	48	7.1
500S98	2020	95	970	678	800	79.5	4
500S98A	1872	83		540	630	78.5	4
500S98B	1746	74		452	560	78	4
500S59	2020	59		391	450	83	4.5
500S59A	1872	49		333	400	75	4.5
500S59B	1746	40		257	315	74	4.5
500S35	2020	35		219	280	88	4.8
500S35A	1746	27		151	220	85	4.8
500S22	2020	22		144.1	185	84	5.2
500S22A	1746	17		101	132	80	5.2
500S13	2020	13		86.2	110	83	5.7
600S75	3170	75		727	800	89	7.5
600S75A	2880	65		580	630	88	7.5
600S47	3170	47		465	560	88	7.5
600S32	3170	32		310	400	89	7.5
600S32A	2880	27		238	280	89	7.5
600S22	3170	22		223	280	85	7.5
600S22A	2880	18.2		168.5	200	84.5	7.5
