| 加工定制 | 是 |
|---|---|
| 适用范围 | 125TSWA多级水泵离心 |

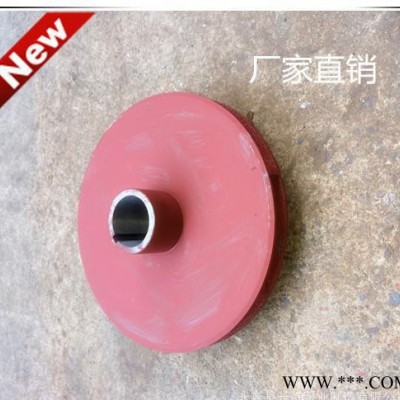

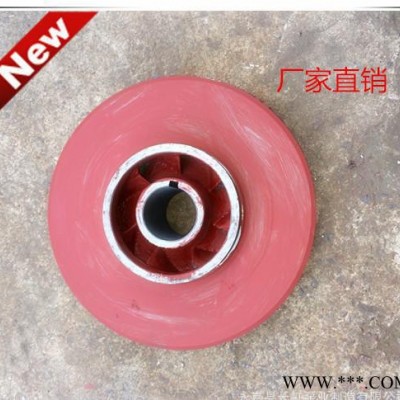

| 产品别名 | 叶轮 |
| 重量 | 4（kg） |
| 规格 | 叶轮 |
| 品牌 | 运锚 |
| 型号 | 125TSWA叶轮 |
本系列多级泵由于采用了优秀的水力模型及低转速电机,因而具有高效节能、运行平稳、噪声低、振动小等优点,同时,易损件寿命成倍增长大六延长了泵的使用寿命。该系列泵主要适用于城市高层建筑给排水及消防用水,工厂、矿山给排水,远距离输水,生产工艺循环中用水,暖通空调循环、生活用水等多种用途。
2、介质温度：-15℃-80℃；
3、工作压力：系统压力≤3.0MPa；即：系统压力=入口压力+泵工作时的压力≤3.0MPa；
4、周围环境的温度应低于40℃，相对湿度应不超过95%；
5、由于本型泵主要不见均为铸铁材质，因此所输送介质应无强腐蚀性。注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。TSWA型卧式多级离心泵--型号意义100TSWA×5
100-泵吸入口口径为100m
T-透平式
S-单吸式叶轮结构
W-输送温度≤80℃的清水或类似清水的介质
A-第一次更新设计
5-泵级数为5
TSWA型卧式多级离心泵性能参数
型号 | 级数 | 流量Q | 扬程H（m） | 电机功率（kw） | 吸程Hs(m） | |
（m3/h) | (L/s） | |||||
50TSWA | 2 | 18 | 5 | 18.4 | 2.2 | 7.2 |
3 | 18 | 5 | 26.6 | 3 | 7.2 | |
4 | 18 | 5 | 36.8 | 4 | 7.2 | |
5 | 18 | 5 | 46 | 5.5 | 7.2 | |
6 | 18 | 5 | 55.2 | 5.5 | 7.2 | |
7 | 18 | 5 | 64.4 | 7.5 | 7.2 | |
8 | 18 | 5 | 73.6 | 7.5 | 7.2 | |
9 | 18 | 5 | 82.8 | 7.5 | 7.2 | |
75TSWA | 2 | 36 | 10 | 23 | 5.5 | 7.2 |
3 | 36 | 10 | 34.5 | 7.5 | 7.2 | |
4 | 36 | 10 | 46 | 11 | 7.2 | |
5 | 36 | 10 | 57.5 | 11 | 7.2 | |
6 | 36 | 10 | 69 | 15 | 7.2 | |
7 | 36 | 10 | 80.5 | 15 | 7.2 | |
8 | 36 | 10 | 92 | 18.5 | 7.2 | |
9 | 36 | 10 | 103.5 | 18.5 | 7.2 | |
100TSWA | 2 | 39 | 19.2 | 31.2 | 11 | 7 |
3 | 39 | 19.2 | 46.8 | 15 | 7 | |
4 | 39 | 19.2 | 62.4 | 20 | 7 | |
5 | 39 | 19.2 | 78 | 30 | 7 | |
6 | 69 | 19.2 | 93.6 | 30 | 7 | |
7 | 69 | 19.2 | 109.2 | 37 | 7 | |
8 | 69 | 19.2 | 124.8 | 45 | 7 | |
9 | 69 | 19.2 | 140.4 | 45 | 7 | |
125TSWA | 2 | 90 | 25 | 43.2 | 22 | 7.7 |
3 | 90 | 25 | 64.8 | 30 | 7.7 | |
4 | 90 | 25 | 86.4 | 45 | 7.7 | |
5 | 90 | 25 | 108 | 55 | 7.7 | |
6 | 90 | 25 | 129.6 | 75 | 7.7 | |
7 | 90 | 25 | 151.2 | 75 | 7.7 | |
8 | 90 | 25 | 172.8 | 90 | 7.7 | |
9 | 90 | 25 | 194.4 | 90 | 7.7 | |
