不过敏型101A/B-2 百叶轮胶

双组份百叶轮胶

(101A/B-2)

一、产品特性

101A/B-2系无溶剂型，液态环氧树脂粘接剂，用于常温或低温固化，固化后粘接部位粘接强度高、抗冲击，耐震动，中等硬度，具有良好的机械特性，能承受温度之变动及挠曲撕剥应力，固化物耐酸碱性能好，无腐蚀性，防潮防水、防油防尘性能佳，耐湿热和大气老化；
二、产品使用范围
  广泛适用于金属、陶瓷、橡胶、玻璃，纤维制品等之粘接，具有超卓之粘着性，推荐用于千叶轮、百叶轮、砂布丝轮等磨具磨料产品，具有卓越的粘着性。

三、产品特点

●本产品为不过敏型环氧胶黏剂

● 可低温或常温固化，固化速度较快，有一定的止流性；

● 固化后粘接部位粘接强度高、抗冲击，耐震动，硬度较好，有很好的坚韧性；

● 固化物耐酸碱性能好，防潮防水、防油防尘性能佳，耐湿热和大气老化；

● 固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性。

四、技术参数

五、使用说明

粘接施工流程:

粘接面处理（干净、干燥）→配制胶→涂胶和粘接→固定、固化、维护

1、粘贴面处理

    粘贴处用干净棉布蘸取酒精拭净表面，并保持干燥。

2、配制胶

 2.1、瑞创牌百叶轮胶为A、B两组份，配制宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。少量(指0.5公斤以内)也可用Φ6、Φ8细钢筋棍人工搅拌。(注意：仅用腻刀拌和，不能保证搅拌均匀)。

2.2、取洁净容器(塑料或金属盆,不得有油污/水/杂质)和称重衡器按比例混合,并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。搅拌时**好沿同一方向搅拌,尽量避免混入空气形成气泡。

2.3、每次配胶量不宜过多，现配现用。

2.4.所用主要器具:搅拌器、容器、衡器、腻刀、手套。

3、涂胶和粘贴

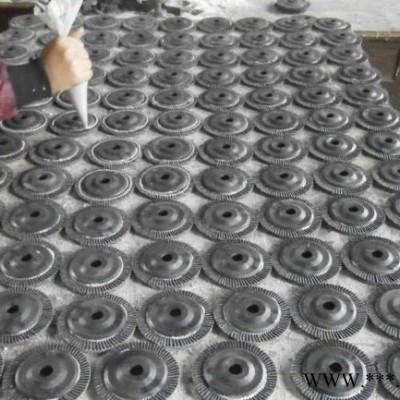

3.1、胶粘剂配制好后，用塑料袋分装好，挤滴在叶轮壳体要粘接处，或用腻刀均匀地涂抹在粘接面上，对准位位置用手指略微施压，以胶液刚从周边挤出为宜。

3.2、所用主要器具:胶袋、腻刀、手套。

4、固化、维护

4.1、瑞创牌百叶轮胶在常温、低温下均可良好固化，且粘接力随时间的延长而继续增长。若固化温度25℃左右，12小时基本固化，72小时完全固化；加温80℃时2-3小时或者90℃1-2小时完全固化；

 4.2、常温固化时、粘贴固定后12小时内不应扰动产品，若有较大扰动宜重新粘贴。

5.注意事项

5.1、本品属非危险品，但勿入口和眼。

5.2、要粘接密封的部位需保持干燥、清洁，工作场所需保持通风；

5.3、操作时，须按标准重量配比，混合并搅拌均匀。搅拌时注意搅拌器四周与底部，都须均匀混合。混合在一起的胶量越多，周围环境温度越高，其反应**越快，固化速度也会越快，可操作时间越短。请注意控制一次配胶的量，在大量使用前，请先小量试用，掌握产品的使用技巧，以避免不必要的浪费。

 5.4、包装桶内一次用不完的胶注意重新盖严密封贮存。

 5.5、混合后材料尽早使用完毕，以免反应胶稠而损失，固化过程中请及时清洁使用器具，以免胶水凝固在器具上；未使用完之原料应密封储存，并注意远离火源及潮湿场所。

 5.6、车间温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热30-50℃2小时左右使用，应注意不得让水混入桶内。

六、包装、贮存及运输
1.本产品为20kg/组，含A胶15kg、B胶5kg。A、B组份均需密封保存，小心运输过程中泄漏。

2.本产品的贮存期为12个月(25℃下)。超过保存期限的产品应确认有无异常后方可使用。

3.此类产品属于非危险品，可按一般化学品运输。
