| 材质 | 铸铁 |
|---|---|
| 电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 7.5kw |
| 级数 | 3级 |
| 流量 | 12.5m3/h |
| 排出口径 | 40 |
| 驱动方式 | 电动 |
| 输送介质 | 清水 |
| 吸入口径 | 50 |
| 性能 | 无泄露,卫生 |
| 扬程 | 75 |
| 用途 | 清水 |
| 执行标准 | 国标 |
| 转速 | 2950 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 恒泉 |
| 型号 | DG12-25*3 |
| 质量认证 | ISO9001 |

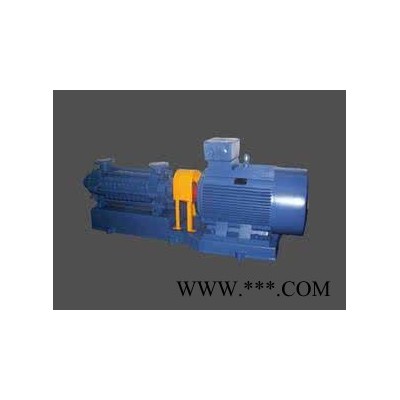

概述
DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。

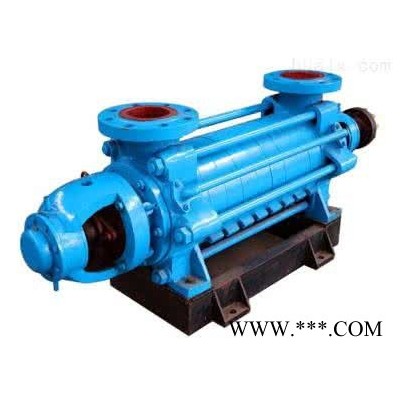

结构说明
本型泵是单壳体节段式多级离心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。DG型高压泵的吸入段、中段、吐出段采用锻件。
轴封
本系列泵轴封采用软填料密封，用冷却水冷却，也可根据用户要要采用机械密封。
轴承和平衡装置
DG型中压型泵转子由泵轴两端的滚动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压型泵转子由泵轴两端的滑动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。在平衡室和前段之间装有回水管。
DG型高压型泵转子由泵两端的滑动轴承来支承。轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。
传动
中压、次高压型泵通过弹性联轴器由电动机驱动。从传动方向看，泵为顺时针方向旋转。
高压型泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转
型号说明
例：DG45-80×6
DG——单吸多级次高压锅炉给水泵
45——泵设计点流量
80——泵单级扬程
6——泵级数
